下一代ODN網絡建設解決方案

ODN 網絡概述

ODN 是無源光網絡（PON, Passive Optical Network） 從通信中心機房（CO, Central Office）的光線路終端（OLT, Optical Line Terminal）到達用戶側的光網絡單元（ONU, Optical Network Unit）或光網絡終端設備（ONT, Optical Network Terminal）所經由的光傳輸通道。ODN 網絡設施位于中心機房和用戶側的中間，由多種無源設施、器件組成，起到光纖互聯或交叉連接、光纖接續、光功率分配/ 波長分配及光路的保護等作用。

網絡結構

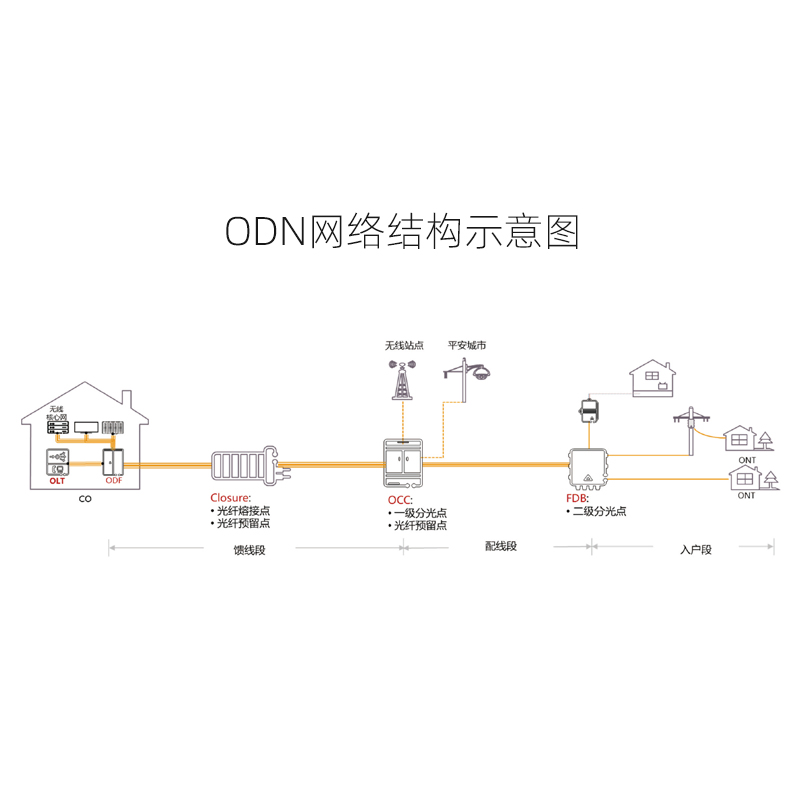

端到端的PON 網絡由“OLT—ODN—ONT”組成，以典型的光纖到戶（Fibre-to-the-Home,FTTH）為例，ODN 網絡結構可以分成饋線段、配線段和入戶段（也稱引入段）三部分。ODN 網絡主要由光纜、光分支器件及連接器和光配線設備設施等組成。

光纜

為使光纖達到工程應用的要求，具有良好的機械性能和環境性能，適應多種環境，便于施工敷設，將光纖和保護元件等組合成一體，這種組合體就是光纜。光纜一般由纜芯、加強元件、填充物和護層等幾部分組成，根據需求還可以有防水層、緩沖層等，不同的應用場景可以采用不同結構的光纜。光纜應能承受施工過程和長期使用條件下的拉伸、壓扁、沖擊、彎曲、扭轉等機械作用，以保證纜中光纖良好的受力狀態，并且使光纖在各種環境下可靠工作。光纜可通過變換不同的光纜組成部件（如外護套）適應不同的應用場景。光纜按應用場景可分室外及室內光纜，通常室外光纜具有較強的抗機械作用性能和耐環境性能，室內光纜具有良好的阻燃性能。

光分路器件及連接器

光分路器件是ODN 網絡P2mP（點到多點，即一個OLT 端口連接多臺ONU/ONT）架構的主要器件。在FTTx 中使用的光分支器件主要是光分路器，它實現了局端光功率1：N 的分配，從而實現OLT 端口帶寬被分配到不同的用戶。無源波分器件則將不同的波長分配給不同的用戶，目前由于成本等因素應用較少。

連接器是光纖線路中可反復插拔實現光纖之間光學連接的器件，用于光路的聯通和靈活配接。

光節點設備設施

光節點設備設施包括光配線架（ODF，Optical Distribution Frame）、光纜交接箱（OCC, Optical Cross-connect Cabinet）、光纜接頭盒（Closure）、光纜分纖箱（FDB, Fibre Distribution Box）以及光纖墻面盒（Outlet）等接續、配線設備設施。這些設備設施通常由光纖管理系統（FMS, Fibre Management system）和保護結構組成，作為光纖線路管理的節點，承擔接續、分光和配線功能，采用不同的設計或安裝配件可應用于地下、地面、架空、掛墻、抱桿等不同的安裝使用場景。

預連接ODN 解決方案

傳統ODN 建網的困難是每個ODN 節點設備設施與光纜連接都需要進行復雜的光纜開剝、固定和熔接操作，費時費力。為了減少現場熔纖，預連接ODN 解決方案應運而生，提高了現場安裝的速度，也被稱為快速ODN 方案（Quick ODN）。目前預連接方案已經可以用于FTTH 的全程建網。

預連接ODN 解決方案價值

預連接ODN 解決方案采用雙端預裝連接器的光纜組件替代傳統光纜，如網線一樣簡單地把ODN 節點設備設施連接起來，提升ODN 施工效率，預連接ODN 解決方案的價值如下：

1. 人力成本降低

技工需求變?yōu)槠展ば枨螅瑹o需專業的熔接設備，人力成本降低30%以上。

2. 施工效率提升

光纜與節點設備設施連接操作簡單，可將施工時長由90 分鐘縮短到15 分鐘，同時由于光纜和節點為分段式，可以并行施工。

3. 可靠性提升

全密封不可開啟的盒體在工廠組裝好，現場只需要將盒子作為一體化器件外部插接預制光纜組件，后續運維也無需打開盒子，提升節點設備設施的可靠性。
