手動光纖偏振控制的使用原理和實驗測量結果

使用原理

通過180旋轉?波片和?波片, 可以獲得偏振態的旋轉變化。

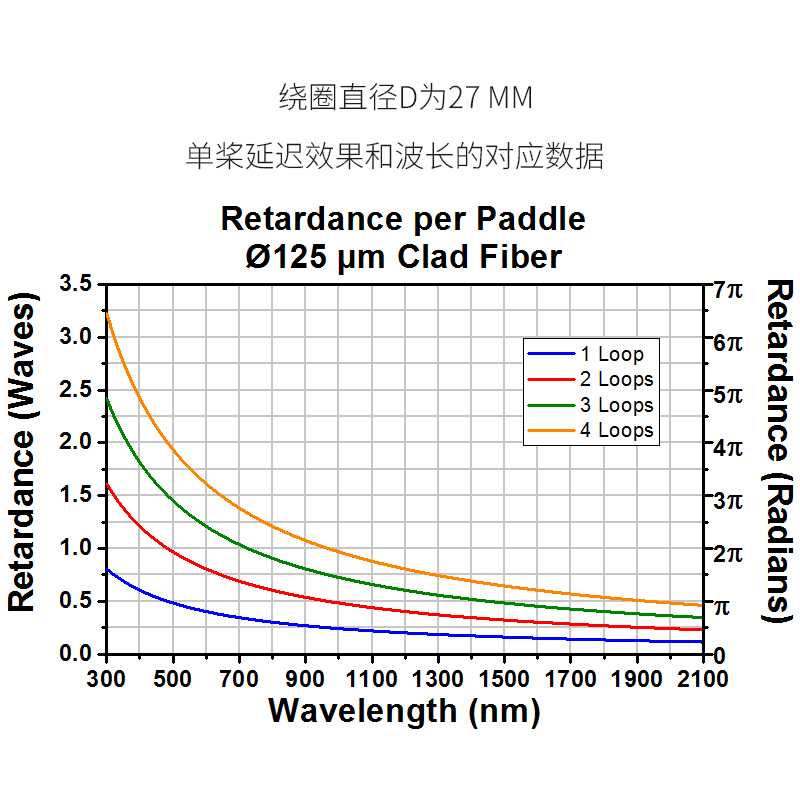

手動偏振控制器利用了應力誘導雙折射原理來產生三種單獨的波片(光纖延遲器)，通過將單模光纖繞三個單獨的線盤上，來改變單模光纖中透射光的偏振狀態。光纖中產生的雙折射的大小是光纖包層，線盤直徑（固定的），每個線盤上的光纖環數和光波長的函數。（注意：所需要的雙折射是由光纖環數決定的，而不是旋轉槳來實現的）。通過手動旋轉槳，在線盤平面內的光纖的快軸會隨著透射偏振矢量一起調整。為了把任意偏振狀態的輸入光變成任意偏振態輸出光，需要使用三個旋轉槳（一個1/4波片，一個半波片和一個1/4波片）。

三旋轉槳偏振控制器串聯了一個 1/4 波片，一個半波片和一個 1/4 波片，能把任意偏振態變?yōu)槠渌我馄駪B(tài)。一個四分之一波片將輸入光的偏振態轉換成線偏振態。半波片旋轉線偏振光，一個 1/4 波片可以將線偏振光的偏振狀態變成任意的偏振態。因此，調節三個槳(光纖延遲器)可以在很大的波長范圍內(500 至 1600 nm)完全控制的輸出光的偏振態。

實驗測量結果：使用光纖槳操縱偏振

---由于光纖偏振控制器的旋轉和扭力，對輸出偏振態的影響的實驗室測量結果

該控制器利用應力引致的雙折射效應，改變通過受應力的光纖中傳輸?shù)墓獾钠駪B(tài)。通過扭轉或旋轉產生應力，可以發現如果在每個槳上使用適當?shù)墓饫w圈數，就可以連續調節應力引致的雙折射，從而將任意的輸入偏振態旋轉成任意的所需輸出偏振態。然后可以得出實現所要的輸出偏振態需要的程序，并在邦加球上作出偏振變化圖，從而說明達到所要的偏振態需要的步驟。

實驗使用法布里-玻羅激光器(1310 nm)作為光源，并將它耦合到一根?900 μm0緊密緩沖層的光纖中。該光纖通過光纖偏振控制器，且輸出通過光纖準直器準直成一束自由空間光束。從這里開始測量光束，光束測量可直接由偏振態測量儀完成，或通過由一片四分之一波片、一片線性偏振片和一臺功率計組成的分析儀裝置來完成。

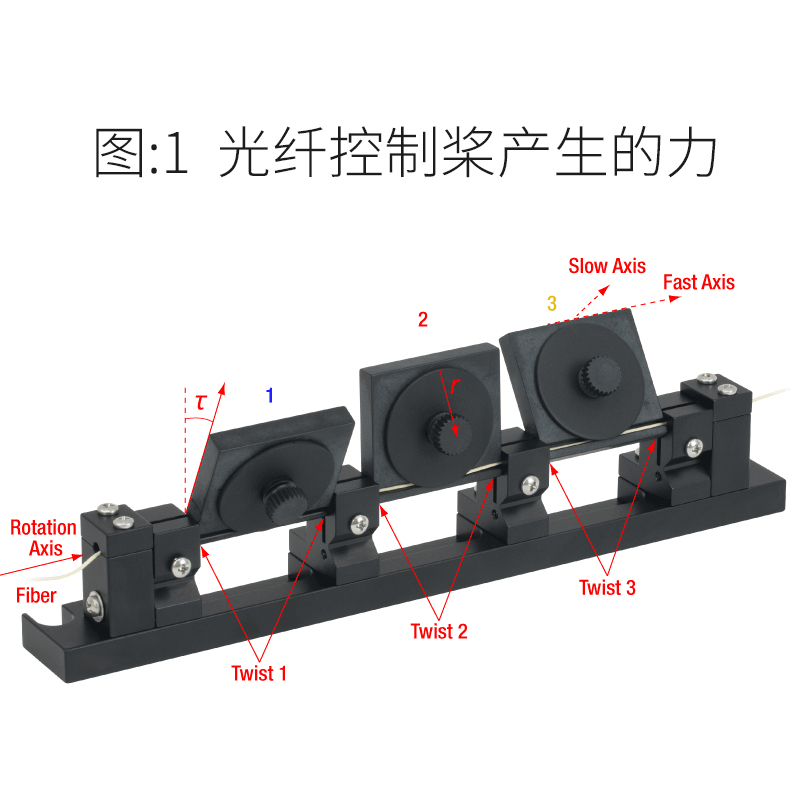

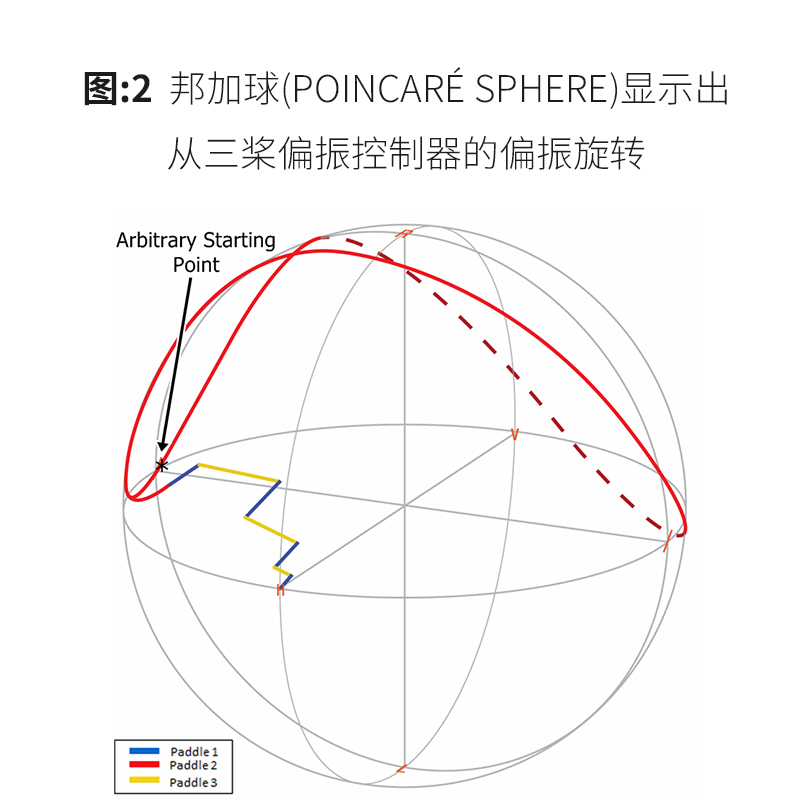

圖2概括了操縱光纖中的光偏振態的測量結果，它作為旋轉和扭轉力的函數呈現在邦加球上。彩色線表示偏振控制器的三個槳，它們對應于圖1的彩色數字。為了產生四分之一波片的作用，光纖需要繞槳循環兩次，要實現半波片的作用需要循環3次。對于圖2中給出的結果，我們以2次-3次-2次循環的方式使用偏振控制器。如圖2中所示，從任意偏振態開始，可通過將每個槳旋轉幾次來實現任何所要的偏振態。由偏振控制器實現的這種偏振操縱不會產生內在損失；應力引致的雙折射反而被用作旋轉光纖中的光偏振的一種機制。實驗給出了偏振控制器每個槳的數據，且在邦加球上描繪了由它們產生的偏振變化。

常見問題解答:

1.     機械式偏振控制器使用什么樣的光纖工作?能否直接使用保偏光纖？

機械式偏振控制器適合于各種單模光纖工作,利用三個光纖環的旋轉產生對光纖的應力,從而調整光的偏振態,保偏光纖的設計消除了外部應力對傳輸光的偏振態的影響，所以機械式偏振控制器不適合保偏光纖。如果您的系統中使用的是保偏光纖，可以采用熔接的方式把單模光纖中的光信號注入到保偏光纖的慢軸，達到線性偏振態保持的目的。

2.     機械式偏振控制器對波長敏感嗎?

光纖環型偏振控制器本身對波長有一定的敏感性，這主要和光纖環的半徑有關.。機械式偏振控制器因為合理的設計，幾乎可以配合任何波長的單模光纖工作，例如：Corning SMF-28 光纖可以工作在 1260~1650nm。選擇波長合適的單模光纖，機械式偏振控制器可以在任何波長很好的工作。

3.     機械式偏振控制器的精度如何？有何作用？

機械式偏振控制器是一種精度不高的手動偏振控制器件，適合于試驗領域等粗略的調整。偏振控制器的作用是調整任意輸入偏振態到想要得到的輸出的偏振態。

4.     如何知道調整機械式偏振控制器達到了什么樣的偏振態?貴公司有相應的參考信息嗎?

想知道獲得了什么樣的具體偏振態需要復雜的測試儀器，例如偏振儀等，機械式偏振控制器主要應用在偏振敏感的系統中，通過測量光功率的方法知道系統中偏振態變化帶來的影響。

因為單模光纖本身對偏振態不能保持，而且機械式偏振控制器輸入端偏振態也不斷變化，所以無法提供相應的參考信息。

5.     購買的機械式偏振控制器因為多次使用,光纖的長度不夠,是否能夠提供光纖或者重新提供盤光纖的服務？

可以，需要適當收取相應的材料和人工的費用。
