(780~1550nm保偏波片式耦合器技術規格書-MY.pdf)
780~1550nm保偏波片式耦合器
1×2/2×2
780～1550nm
產品描述：
保偏波片式耦合器是一種專為保偏光纖應用設計的高性能光學器件，工作波長范圍覆蓋近紅外波段。該產品采用波片式結構設計，能夠有效保持輸入光的偏振狀態，確保偏振消光比在耦合過程中不受影響。可以生產780～1550nm范圍內各種波長、不同分光比的耦合器,廣泛用于光纖通信、光纖激光器、光纖放大器等領域。
技術指標
項目 | 指標 | |||||
1×2 | 2×2 | |||||
中心波長(nm) | 1550,1310 | 1064,980 | 850,780 | 1550,1310 | 1064,980 | 850,780 |
帶寬 | ±40 | ±20 | ±10 | ±40 | ±20 | ±10 |
附件損耗Max.(dB) | 0.7 | 0.8 | 0.8 | 1.0 | 1.2 | 1.2 |
均勻度(dB,僅供50/50) | 0.4 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 |
耦合比(%) | 01/99～50/50 | |||||
消光比Min.(dB) | 雙軸工作：20，快軸截止：22 | |||||
回波損耗Min.(dB) | 50 | |||||
最大光功率CW(mW) | 500 | |||||
最大拉力(N) | 5 | |||||
光纖類型 | 輸入，輸出：PM Panda fiber TAP：PM Panda fiber或780-HP,HI1060, SMF-28E | |||||
工作溫度(℃) | -5～+70 | |||||
儲存溫度(℃) | -40～+85 | |||||
如增加連接器，插入損耗增加 0.3dB,回波損耗降低 5dB，消光比降低 2dB。連接頭key鍵與慢軸對齊。

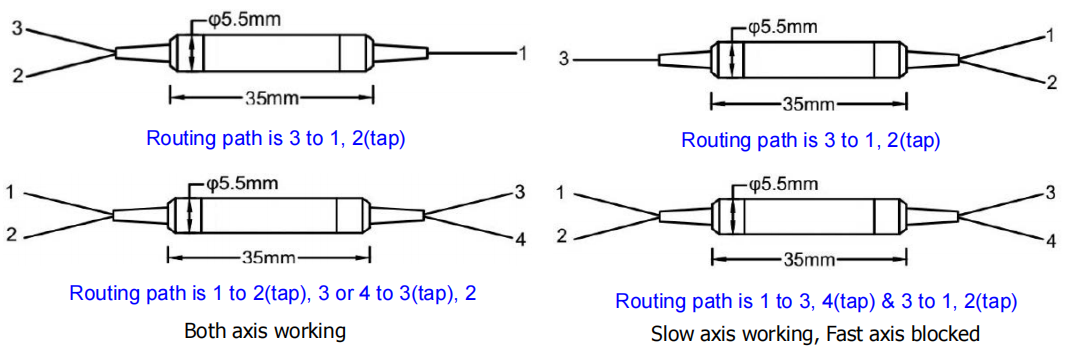

封裝信息
訂貨信息
1.1.中心波長：980nm；1064nm；1550nm；2000nm
2.結構：1×2；2×2
3.Tap比：1%；2%；...；50%
4.工作軸：快軸截止；雙軸工作
5.輸入、輸出光纖類型：PM1550；PM980；PM1950；PM780-HP
6.Tap光纖類型：PM1550；PM980；HI1060；SMF-28E
7.封裝尺寸：φ5.5×L35mm
8.尾纖類型：裸光纖；0.9mm套松管
9.尾纖長度：0.8m；1m
10.連接頭類型：FC/UPC；FC/APC；SC/APC；SC/APC
