(高功率光纖跳線技術規格書-MY.pdf)

產品描述：

高功率光纖跳線是針對高功率應用專門設計的，采用了可以應用在高功率領域的高功率傳送光纖，仔細處理的光纖端面設計，高功率連接器的特別設計等，適合高功率激光傳輸?shù)膽?yīng)用。

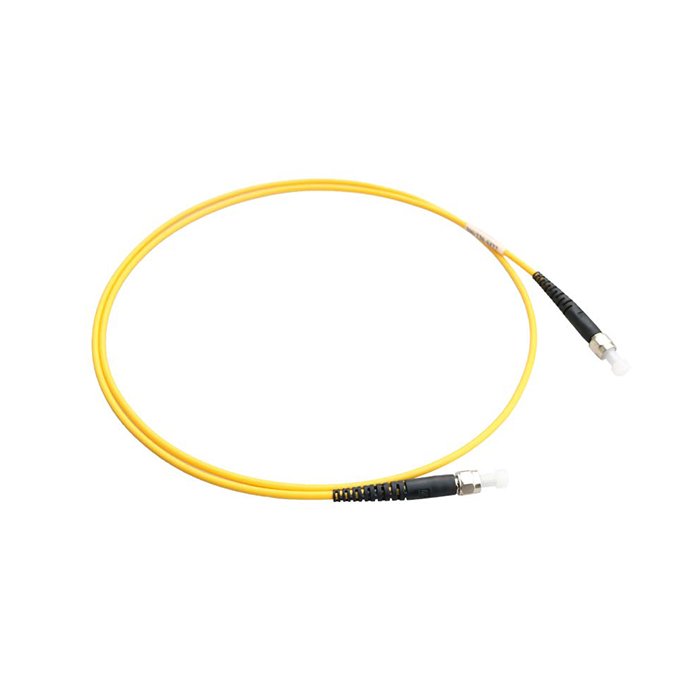

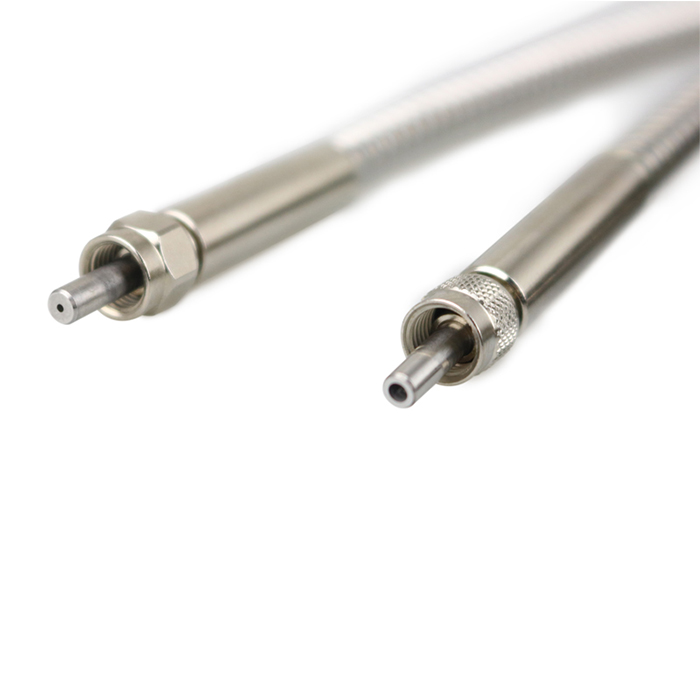

標準產品的接頭為 SMA905, FC型光纖連接器可選

在傳統的光纖連接器生產過程中，光纖靠膠水來固定，光纖的端面被研磨成一定的形狀，當系統在高功率工作時，光纖的端部會產生熱量積聚，熱量達到一定的高度，固定光纖的固化膠水會氣化燃燒，從而導致光纖端面的燃燒，導致光纖損壞。高功率光纖跳線地連接器采用了空氣間隔(air-gap)的原理設計，光纖會伸出1~1.5mm,這一段無膠的區域能夠保證高功率產生的熱量能夠安全的散發，從而不影響光纖跳線在高功率下工作。

高功率 FC型連接器的一個獨特的設計是這種連接器具有可調聚焦的功能，這種特別的連接器可以用來調整光纖伸出插芯的長度，從而精確定位光纖在air-gap    中的位置，使用者可以通過調整光纖連接器的散件(不旋轉光纖本身)實現對聚焦大小的調整，這對激光到光纖的耦合是非常理想的。

除了高功率光纖跳線以外，我們可以根據用戶的具體應用為您設計專門的高功率激光到光纖的耦合系統，無論是連續工作還是脈沖工作的耦合系統，我們都可以幫助您選擇合適的耦合產品、光纖和連接器來滿足各種應用的需求。

請仔細瀏覽我們的產品訂貨信息或者聯系我們的銷售人員,以方便您選擇合適的產品和服務.

產品特點：

適應高功率的獨特連接器設計

波長范圍200~2000nm 可以選擇

各種芯徑多模光纖(2~1500μm)芯徑可選

低數值孔徑，高數值孔徑光纖可選

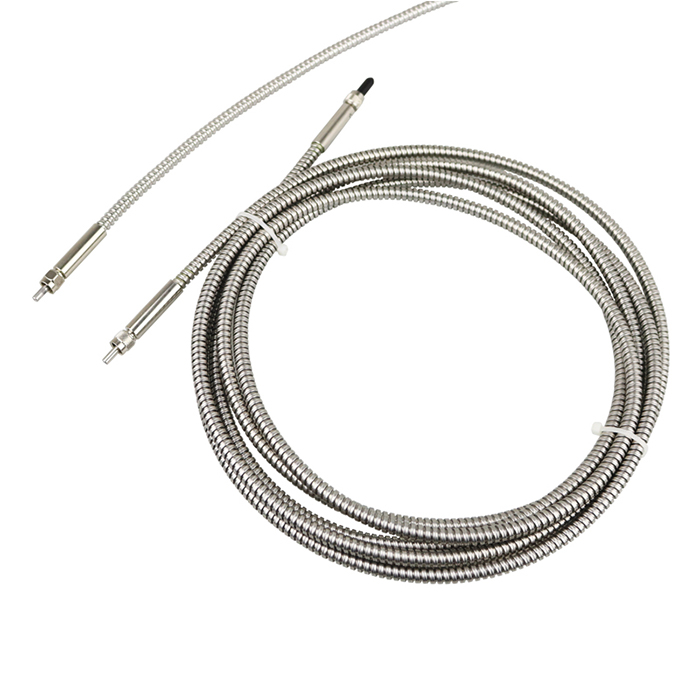

鎧裝或不銹鋼外護套保護，確保安全性

抗反射鍍膜可選

應用領域：

材料加工

激光切割，激光焊接等

高功率光譜學

非線性光學研究

激光雷達

激光醫療領域

高功率連接器結構圖：

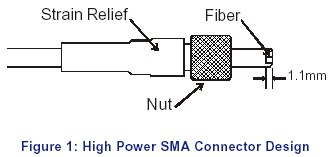

高功率SMA905 連接器設計:

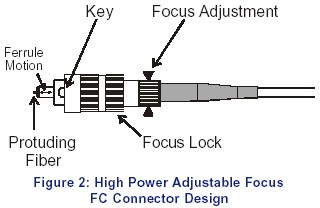

高功率可調聚焦的FC 連接器設計：

可以提供的選擇:

25;50;62.5;100;200; 400;550;600;940μm芯徑的多模光纖

0.12;0.16;0.22;0.37;0.46等等，各種數值孔徑的多模光纖

針對不同工作波長的光纖選擇，不同功率的光纖選擇

針對連續工作(CW);脈沖工作(Pulsed)工作的解決方案

訂貨信息：

1. A、B兩端高功率連接器類型：1.SMA905空氣間隔(Air-gap)連接器;2.可調聚焦FC連接器

2.    光纖類型，優先選用美國Nufern/Coherent品牌系列光纖，另有國產優良庫存，大致分為三類：高功率多模光纖、高功率單模光纖和高功率保偏光纖，詳細光纖規格資料請聯系我們的銷售人員獲取。(或者可提供以下要求供推薦參考：1.工作波長：?jiǎn)文?保偏;多模：UV-VIS:200~700nm，VIS-IR:400~2000nm;2.    光纖芯徑/包層直徑，例如：200/220， 400/430等，具體應用可以聯系我們的銷售人員)

3.    松套管類型，常用的有0.9mm海翠料(12種國標顏色任選)、2.0mm和3.0mm松套管PVC(常用黃色，另有黑色、藍色、桔色常備庫存，其余請與銷售人員溝通庫存情況，均可定制)、3.0mm不銹鋼外護套、5.0mm不銹鋼外護套或披塑、6.0mm不銹鋼外護套或披塑、3.0mm藍色鎧裝披塑外護套、5.0mm藍色鎧裝披塑外護套等

4. 跳線米數，常用米數1m、2m、5m、10m等，如需更長米數，因松套管材質不同而導致穿纖難度不同，請?zhí)崆芭c銷售人員溝通

5. 保偏光纖光軸對準方式：1.不對準，可旋轉;2.慢軸對準，鎖定

定制須知：

如何選購定做的產品:

本公司可以根據用戶的要求提供更多的定做產品,在選擇定做的高功率光纖跳線時請明確下面的問題,或者和我們的銷售人員聯系,以明確您的具體需求:

1. 您需要什么樣的工作波長?

2. 您的光源是連續工作還是脈沖工作?相應的功率?

3. 如果是脈沖工作，單脈沖能量(mJ)?脈沖寬度?脈沖重復頻率?

4. 您需要的是單模光纖，多模光纖還是保偏光纖?

5. 如果是多模光纖您需要折射率漸變型(Grade Index)還是折射率階躍(Step Index)型?

6. 您需要什么樣的光纖芯徑/包層直徑的多模光纖?數值孔徑?

7. 您需要多長的光纖?

8. 您需要什么樣的連接器?SMA905 還是FC?

9. 您需要什么樣保護套?鎧裝?不銹鋼鎧裝?

說明：

定做的產品可能因?yàn)樾枰厥獾牟牧虾透嗟臅r(shí)間，所以會比標準產品的價格更高，交貨周期也可能有一定的影響，我們會在給您提供的報價中指出。

常見問題解答:

1.單模光纖和保偏光纖的處理功率能力是多少?

這和光纖的芯徑和工作波長有關，例如：工作在488nm的單模和保偏光纖可以承受1-3W的連續功率，9/125um的單模光纖工作在1550nm時可以承受3-5W的連續功率，其他的單模光纖能夠承受的功率可以被認為在這兩個值之間。

2.脈沖的激光光源，如何選擇合適芯徑的光纖?

脈沖激光光源處理起來比較困難，例如脈沖能量，脈沖寬度和脈沖重復頻率等因素都必須考慮在內?因此我們建議您和我們的銷售人員聯系，他們會給您選擇合適的產品。

3.我能夠把兩根高功率光纖跳線連接起來嗎?

因?yàn)樵诟吖β使饫w跳線中，光纖的端面時懸空的，因此您不能像普通連接器那樣把兩根光纖相連接，不過您可以選用內置透鏡的通用適配器。我們提供這種產品。

4.在使用高功率光纖跳線時應該注意什么?

有兩個因素應該考慮，一，使用高功率光纖跳線時必須先在低功率的情況下先調整耦合效率，在高效率耦合的情況下，才能逐步提高工作功率。二，必須保證光纖連接器端面的完全清潔，必須注意，任何的污染和雜物都會導致光纖燒毀。

建議開始連接時的功率低于250mW.

建議以0.25W逐步提升功率，間隔為幾分鐘。

建議采用超聲波清洗裝置清潔連接器端面

注意：在不使用高功率跳線時蓋上防塵帽，不能使用塑料的防塵帽。
