瀏覽器自帶分享功能也很好用哦~多芯光纖扇入扇出模塊是實現多芯光纖與標準單模光纖高效耦合的關鍵器件。本產品采用特殊技術制備及模塊化封裝，具有低損耗、低串擾、高回損、高可靠性的優點。可提供標準規格產品及特殊訂制化服務。適用于光通信、光互連、光傳感等領域應用需求。
在線客服
客服一
客服二
(多芯光纖扇入扇出模塊技術規格書-MY.pdf)
產品描述：

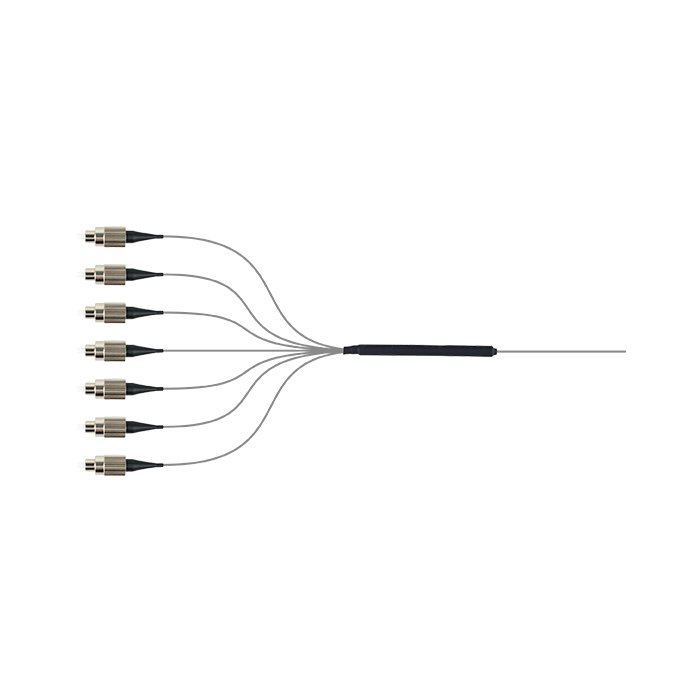

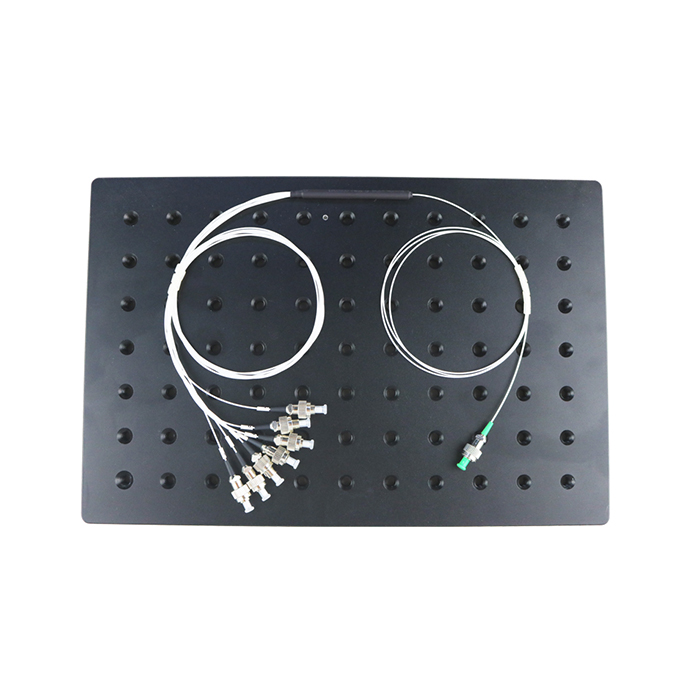

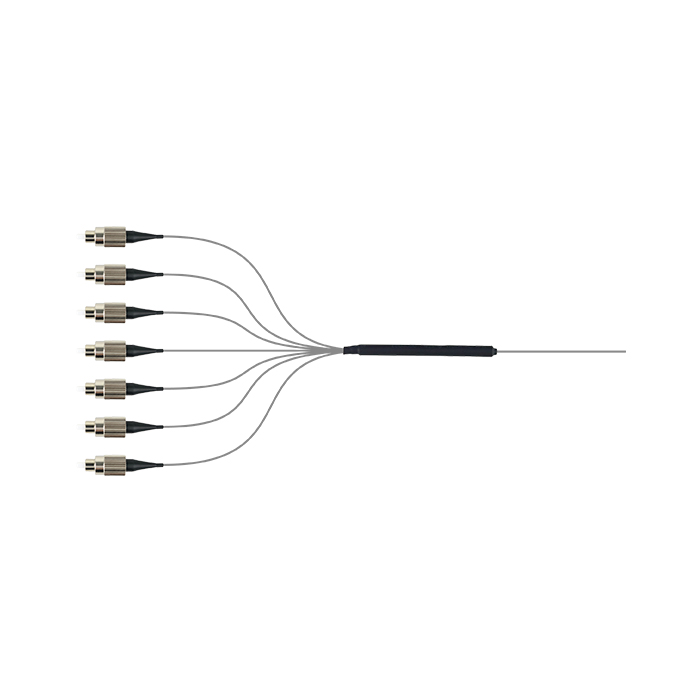

多芯光纖扇入扇出模塊是實現多芯光纖與標準單模光纖高效耦合的關鍵器件。本產品采用特殊技術制備及模塊化封裝，具有低損耗、低串擾、高回損、高可靠性的優點。可提供標準規格產品及特殊訂制化服務。適用于光通信、光互連、光傳感等領域應用需求。
產品特點：
l 低插入損耗、低芯間串擾、高回波損耗
l 通道一致性好、可靠性高、環境適應性好
l 支持多種封裝形式、接口使用方便
l 支持低損耗、超小芯間距等訂制化服務
技術指標：
項目 | 指標 | ||
| 芯數 | 4 | 7 | |
多芯光纖類型(Fibercore) | SM-4C1500(8.0/125) | SM-7C1250(5.2/125) | SM-7C1500(6.1/125) |
工作波長 | 1520~1650 | 1310 | 1520~1650 |
截止波長 | 1300~1500 | 1190~1310 | 1300~1500 |
數值孔徑 | 0.14~0.17 | 0.2~0.22 | |
模場直徑(μm) | 7.4~8.5@1550nm | 4.8~5.6@1310nm | 5.7~6.5@1550nm |
芯間距離(μm) | 50 | 35 | |
插入損耗(dB)@1550nm | 1.0(典型值) | 1.0~2.0(典型值) | 1.0(典型值) |
通道串擾(dB) | ＞45 | ||
回波損耗(dB) | ＞55 | ||

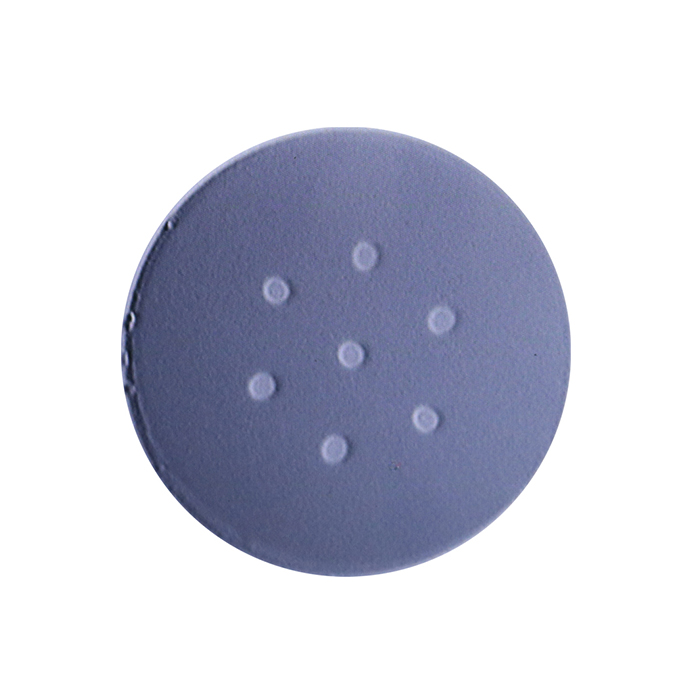

纖芯結構 | 正方形 | 正六邊形(含中心纖芯) | |
單模單芯光纖類型 | 康寧Corning SMF28 Ultra fiber | ||
多芯光纖長度 | 1+/-0.05 | ||
單模單芯光纖長度 | 1+/-0.05 | ||
尾纖類型 | 0.9mm松套管，多芯光纖（黑色），單芯光纖（白色） | ||
封裝尺寸 | 60×7×4 | ||
工作溫度(℃) | 0~+70 | ||
接頭類型 | SC/FC/LC/ST/MU，MTRJ/MPO，SMA905等多種可選 | ||
接頭端面研磨類型 | PC/UPC/APC可選 | ||

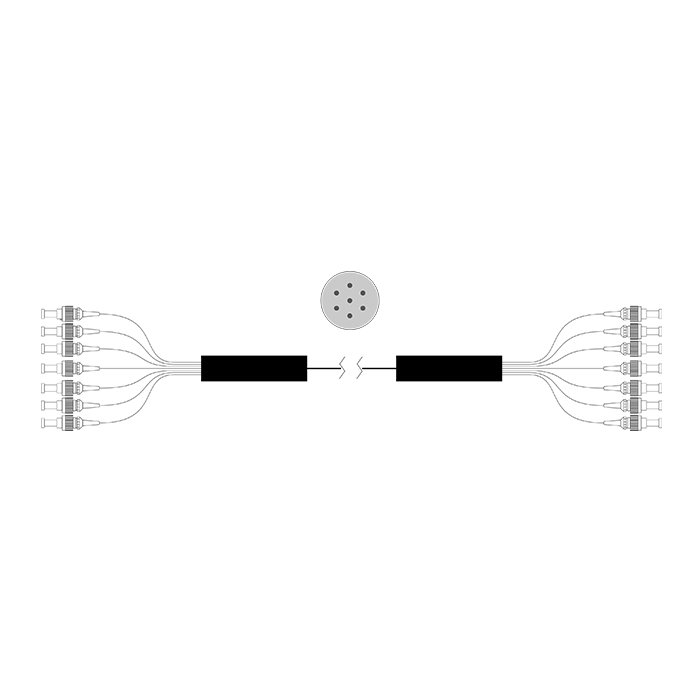

常用結構類型：
訂貨信息：
1. 多芯光纖芯數：2,3,4,7,8 & 19芯
2. 多芯光纖外徑：125μm，150μm & 200μm
3. 多芯光纖芯間距離：33μm，35μm，41μm，42μm，43μm，50μm & 61μm
4. 封裝類型：鋼管封裝，塑料盒封裝，金屬盒封裝，尺寸可定制
5. 松套管類型，常用的有0.9mmHytrel海翠料(12種國標顏色任選)、2.0mm和3.0mm松套管PVC(常用黃色，另有黑色、藍色、桔色常備庫存，其余請與銷售人員溝通庫存情況，均可定制)、3.0mm不銹鋼外護套、5.0mm不銹鋼外護套或披塑、6.0mm不銹鋼外護套或披塑、3.0mm藍色鎧裝披塑外護套、5.0mm藍色鎧裝披塑外護套等;
6. 跳線米數，常用米數1m、2m、5m、10m等，如需更長米數，因松套管材質不同而導致穿纖難度不同，請?zhí)崆芭c銷售人員溝通。
7. 連接器類型：SC/FC/LC/ST等各種連接器可選
多芯光纖扇入扇出模塊
多芯光纖扇入扇出模塊是實現多芯光纖與標準單模光纖高效耦合的關鍵器件。本產品采用特殊技術制備及模塊化封裝，具有低損耗、低串擾、高回損、高可靠性的優點。可提供標準規格產品及特殊訂制化服務。適用于光通信、光互連、光傳感等領域應用需求。
在線客服客服一客服二 (多芯光纖扇入扇出模塊技術規格書-MY.pdf)
產品描述：
多芯光纖扇入扇出模塊是實現多芯光纖與標準單模光纖高效耦合的關鍵器件。本產品采用特殊技術制備及模塊化封裝，具有低損耗、低串擾、高回損、高可靠性的優點。可提供標準規格產品及特殊訂制化服務。適用于光通信、光互連、光傳感等領域應用需求。
產品特點：
l 低插入損耗、低芯間串擾、高回波損耗
l 通道一致性好、可靠性高、環境適應性好
l 支持多種封裝形式、接口使用方便
l 支持低損耗、超小芯間距等訂制化服務
技術指標：
項目 | 指標 | ||
| 芯數 | 4 | 7 | |
多芯光纖類型(Fibercore) | SM-4C1500(8.0/125) | SM-7C1250(5.2/125) | SM-7C1500(6.1/125) |
工作波長 | 1520~1650 | 1310 | 1520~1650 |
截止波長 | 1300~1500 | 1190~1310 | 1300~1500 |
數值孔徑 | 0.14~0.17 | 0.2~0.22 | |
模場直徑(μm) | 7.4~8.5@1550nm | 4.8~5.6@1310nm | 5.7~6.5@1550nm |
芯間距離(μm) | 50 | 35 | |
插入損耗(dB)@1550nm | 1.0(典型值) | 1.0~2.0(典型值) | 1.0(典型值) |
通道串擾(dB) | ＞45 | ||
回波損耗(dB) | ＞55 | ||
纖芯結構 | 正方形 | 正六邊形(含中心纖芯) | |
單模單芯光纖類型 | 康寧Corning SMF28 Ultra fiber | ||
多芯光纖長度 | 1+/-0.05 | ||
單模單芯光纖長度 | 1+/-0.05 | ||
尾纖類型 | 0.9mm松套管，多芯光纖（黑色），單芯光纖（白色） | ||
封裝尺寸 | 60×7×4 | ||
工作溫度(℃) | 0~+70 | ||
接頭類型 | SC/FC/LC/ST/MU，MTRJ/MPO，SMA905等多種可選 | ||
接頭端面研磨類型 | PC/UPC/APC可選 | ||

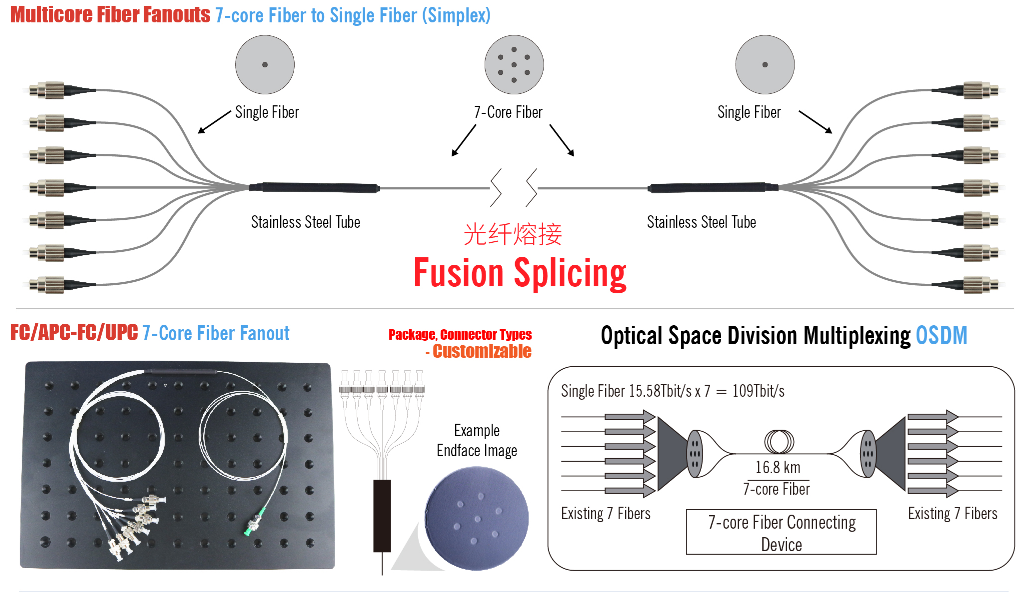

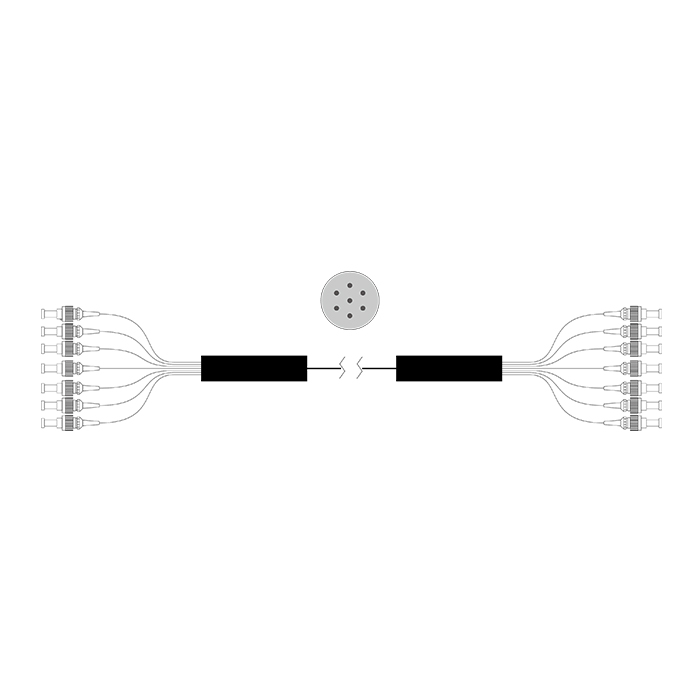

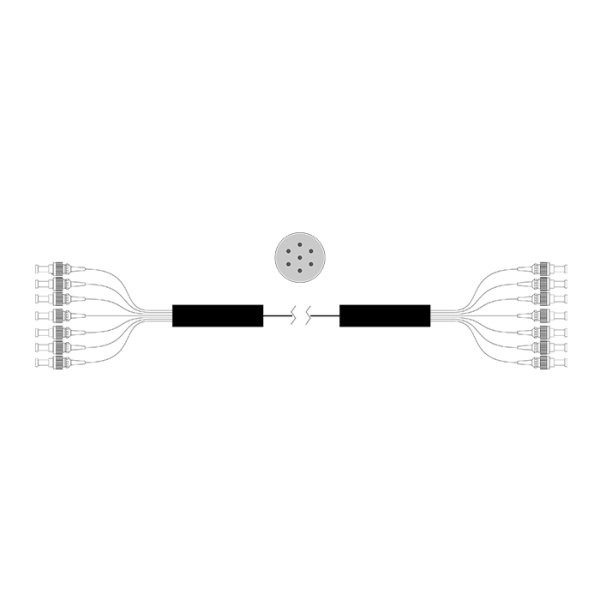

常用結構類型：
訂貨信息：
1. 多芯光纖芯數：2,3,4,7,8 & 19芯
2. 多芯光纖外徑：125μm，150μm & 200μm
3. 多芯光纖芯間距離：33μm，35μm，41μm，42μm，43μm，50μm & 61μm
4. 封裝類型：鋼管封裝，塑料盒封裝，金屬盒封裝，尺寸可定制
5. 松套管類型，常用的有0.9mmHytrel海翠料(12種國標顏色任選)、2.0mm和3.0mm松套管PVC(常用黃色，另有黑色、藍色、桔色常備庫存，其余請與銷售人員溝通庫存情況，均可定制)、3.0mm不銹鋼外護套、5.0mm不銹鋼外護套或披塑、6.0mm不銹鋼外護套或披塑、3.0mm藍色鎧裝披塑外護套、5.0mm藍色鎧裝披塑外護套等;
6. 跳線米數，常用米數1m、2m、5m、10m等，如需更長米數，因松套管材質不同而導致穿纖難度不同，請?zhí)崆芭c銷售人員溝通。
7. 連接器類型：SC/FC/LC/ST等各種連接器可選
