(高密度光纖配線架技術規格書-MY.pdf)

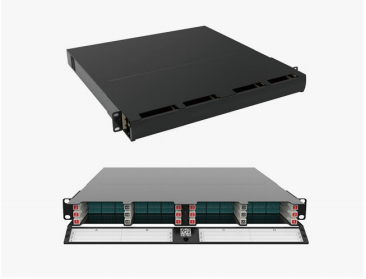

高密度光纖配線架
容量:144/576芯
產品描述：
MYUDF系列光纖配線架為室內/外光纜、垂直主干光纜與網絡設備之間提供互聯或交叉連接。可安裝MPO轉LC(MPO等)模塊、配線面板、熔纖盒等功能模塊。既支持預端接方式，也支持熔接方式。適用標準19英寸設備機柜或機架安裝。備有1U和4U光纖配線架。1U高度最大支持預端接/熔接144芯(雙LC適配器)或72口MPO,4U高度最大支持預端接/熔接576芯(雙LC適配器)或288口MPO。
技術指標：
項目 | 指標 | |
型號 | MYUDF1 | MYUDF4 |
容量(芯) | 144 | 576 |
尺寸 | 44×482×460 | 177×482×460 |
| 材料成分 | 箱體采用優質冷軋鋼材料，表面靜電環氧粉末噴涂而成 塑膠件阻燃性能符合GB5169.7實驗A要求 | |
適配器類型 | LC、MTP、MPO等 | |
電器性能 | 1)絕緣電阻：≥1000MΩ/500V(直流) 2)耐電壓：≥3000V(直流)/1min,不擊穿、無飛弧 | |
使用環境 | 室內 | |
| 產品標準 | GB/T2423.1-2008電工電子產品環境試驗第2部分：試驗方法試驗A:低溫 GB/T2423.2-2008電工電子產品環境試驗第2部分：試驗方法試驗B:高溫GB/T2423.3-2006電工電子產品環境試驗第2部分試驗方法試驗Cab:恒定濕熱試驗 GB/T2423.17-2008電工電子產品環境試驗第2部分：試驗方法試驗Ka:鹽霧GB/T2829-2002周期檢驗計數抽樣程序及表(適用于對過程穩定性的檢驗) GB/T3873-1983通信設備產品包裝通用技術條件 GB/T5169.9-2006電工電子產品著火危險試驗 第9部分：著火危險評定導則預選試驗規程的使用 GB/T9286-1998色漆和清漆漆膜的劃格試驗 GB/T12507.1-2000光纖光纜連接器第1部分：總規范 YD/T778-2006光纖配線架 | |
工作溫度(℃) | -25～+55 | |
| 環境濕度 | ≤93%(+40℃時) | |
| 大氣壓力(kPa) | 70～106 | |
訂貨信息：
1.模塊盒芯數：12芯；24芯
2.安裝方式：機柜固定式；滑動式
3.高度：1U；4U
高密度光纖配線架
在線客服客服一客服二(高密度光纖配線架技術規格書-MY.pdf)
高密度光纖配線架
容量:144/576芯
產品描述：
MYUDF系列光纖配線架為室內/外光纜、垂直主干光纜與網絡設備之間提供互聯或交叉連接。可安裝MPO轉LC(MPO等)模塊、配線面板、熔纖盒等功能模塊。既支持預端接方式，也支持熔接方式。適用標準19英寸設備機柜或機架安裝。備有1U和4U光纖配線架。1U高度最大支持預端接/熔接144芯(雙LC適配器)或72口MPO,4U高度最大支持預端接/熔接576芯(雙LC適配器)或288口MPO。
技術指標：
項目 | 指標 | |
型號 | MYUDF1 | MYUDF4 |
容量(芯) | 144 | 576 |
尺寸 | 44×482×460 | 177×482×460 |
| 材料成分 | 箱體采用優質冷軋鋼材料，表面靜電環氧粉末噴涂而成 塑膠件阻燃性能符合GB5169.7實驗A要求 | |
適配器類型 | LC、MTP、MPO等 | |
電器性能 | 1)絕緣電阻：≥1000MΩ/500V(直流) 2)耐電壓：≥3000V(直流)/1min,不擊穿、無飛弧 | |
使用環境 | 室內 | |
| 產品標準 | GB/T2423.1-2008電工電子產品環境試驗第2部分：試驗方法試驗A:低溫 GB/T2423.2-2008電工電子產品環境試驗第2部分：試驗方法試驗B:高溫GB/T2423.3-2006電工電子產品環境試驗第2部分試驗方法試驗Cab:恒定濕熱試驗 GB/T2423.17-2008電工電子產品環境試驗第2部分：試驗方法試驗Ka:鹽霧GB/T2829-2002周期檢驗計數抽樣程序及表(適用于對過程穩定性的檢驗) GB/T3873-1983通信設備產品包裝通用技術條件 GB/T5169.9-2006電工電子產品著火危險試驗 第9部分：著火危險評定導則預選試驗規程的使用 GB/T9286-1998色漆和清漆漆膜的劃格試驗 GB/T12507.1-2000光纖光纜連接器第1部分：總規范 YD/T778-2006光纖配線架 | |
工作溫度(℃) | -25～+55 | |
| 環境濕度 | ≤93%(+40℃時) | |
| 大氣壓力(kPa) | 70～106 | |
訂貨信息：
1.模塊盒芯數：12芯；24芯
2.安裝方式：機柜固定式；滑動式
3.高度：1U；4U
