(單模密集波分復用器技術規格書-MY.pdf)

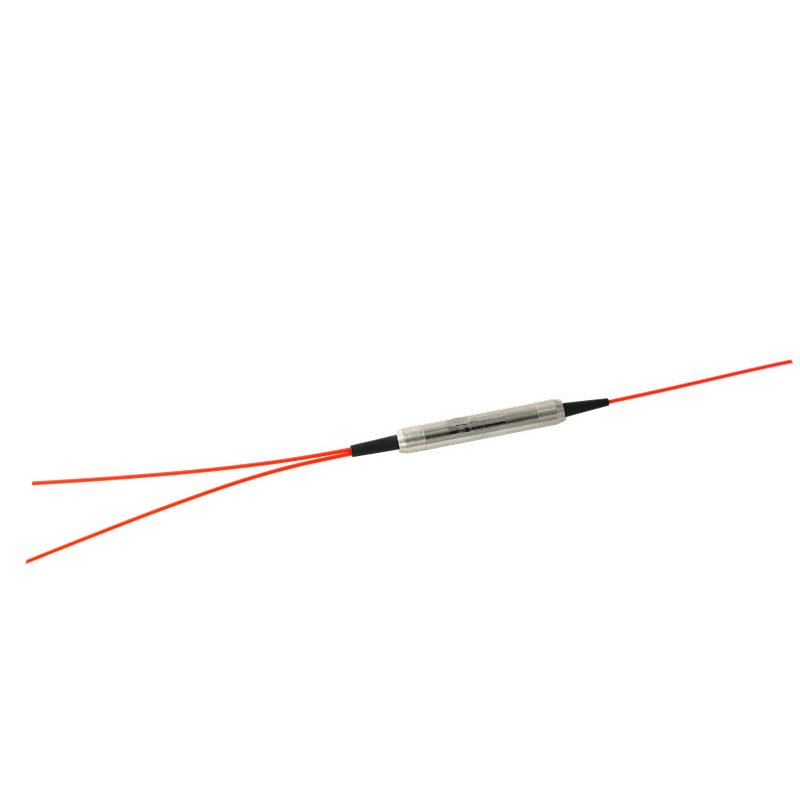

單模密集波分復用器
SM DWDM
ITU Grid
產品描述：
密集波分復用器是將不同波長的光信號復用至一根光纖上(復用),或?qū)?fù)用在一根光纖中的多個光信道按波長分開(解復用)。信道間隔密集光波分復用器/解復用器采用成熟的窄帶介質膜實現光的濾波,波長穩定性好,采用密封工藝封裝,環境穩定性高。本公司可以提供 ITU 標準的 50G 100G 200G 20nm 通道間隔的波分復用器以及不同封裝的模塊。
技術指標：
項目 | 指標 | |||
工作波長 | ITU Grid | |||
中心波長精度 | ±0.05 | ±0.1 | ||
| 信道間隔(GHz) | 50 | 100 | 200 | |
| 透射波長 | 帶寬min.(nm) | 0.2@-1dB/-3dB | [email protected] | [email protected] |
| C→P插入損耗max.(dB) | 0.8 | 1.0 | 0.9 | |
| C→P非鄰近通道 隔離度min.(dB) | 30 | |||
| 反射波長 | C→R插入損耗max.(dB) | 0.4 | 0.6 | 0.5 |
| C→R非鄰近通道 隔離度min.(dB) | 13 | |||
| 偏振相關損耗max.(dB) | 0.2 | 0.1 | ||
回波損耗min.(dB) | 45 | |||
承受功率(W) | 0.3、1、2、5、10可選 | |||
光纖類型 | SM fiber | |||
| 承受拉力(N) | 5 | |||
| 工作溫度(℃) | -5～+70 | |||
儲存溫度(℃) | -20～+85 | |||
注：測溫環境在25℃；以上數據不含頭，如增加接頭，插入損耗增加0.3dB，回?fù)p降低5dB。
封裝信息：
訂貨信息：
1.通道間隔：50GHz；10GHz；200GHz
2.通道波長：C01；C02；或其它
3.功率大小：<0.5w；1w；5w；或其它
4.光纖類型：SMF-28e
5.尾纖長度：0.8m；1m；或其它
6.尾套類型：0.25mm裸纖；0.9mm套管；或其它
7.連接頭類型：FC/PC；FC/APC；或其它
