平面波導型光分路器/耦合器

Plannar Lightwave Circuit

PLC (%): 均分

1260～1650nm

產品描述：

PLC Splitters 是一種基于平面光波導技術,能夠進行光功率分配的器件產品。該產品具有低插入損耗和偏振相關損耗以及高通道均勻性等特點。

產品分類：

1. 鋼封型(帶狀裸纖型)

PLC器件經過不銹鋼管封裝后直接輸出帶狀裸纖的封裝形式，可安裝在各種類型的尾纖盒中、測試儀表內或WDM系統中等實體空間非常緊湊的場景中，方便繞纖和熔接等操作;

2. 分支器型

鋼封型PLC器件輸出帶狀裸纖處加裝分支器后穿入0.9mm松套管的封裝形式，此種類型分路器可直接在0.9松套管上加工各種規格連接器成端，可安裝在托盤中、儀表箱內或其他光配線盒中;

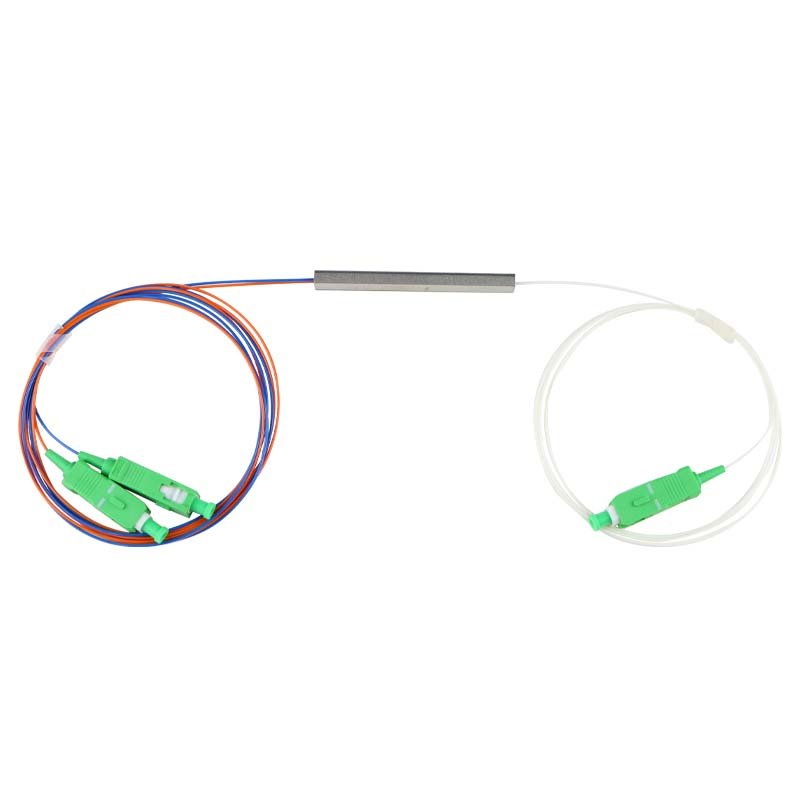

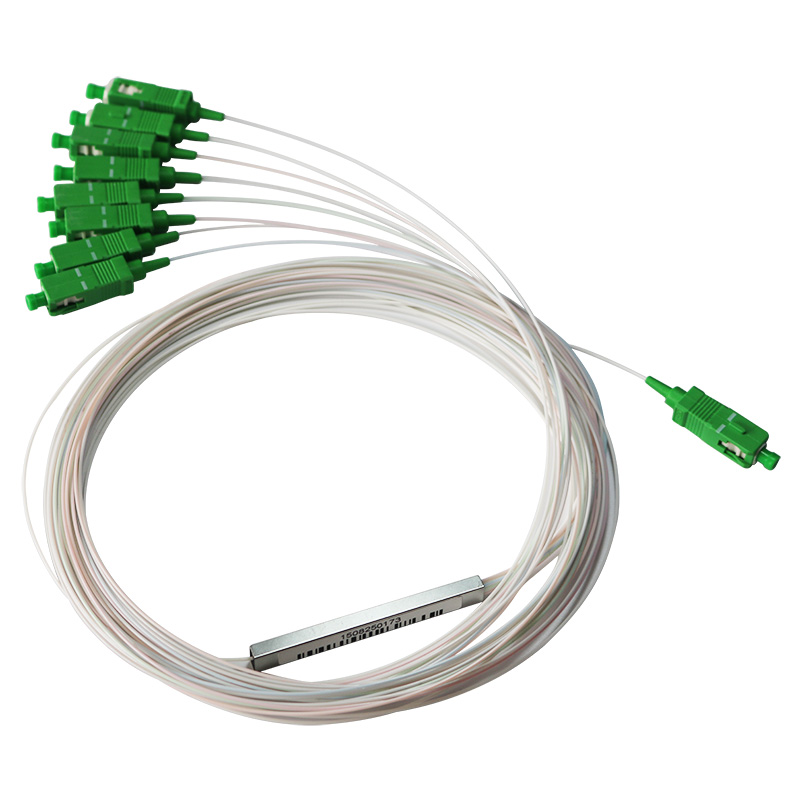

3. 微封型(Mini微型封裝型)

PLC器件經過不銹鋼管封裝后輸出尾纖為0.9mm松套管的封裝形式，可安裝在光纜接頭盒內、模塊盒中或各種光纜分纖配線箱體內等實體空間比較緊湊的場景中，方便繞纖和熔接的同時，也可以對裸光纖提供一定的保護作用。此種類型分路器可直接在0.9松套管上加工各種規格連接器成端，方便后期結構化布線安裝及維護;

4. 盒式(ABS模塊式)

鋼封型PLC器件在ABS盒中封裝后輸出尾纖為2.0mm(或3.0mm)松套管的封裝形式，可安裝在配線架(ODF)中、機架內、光纜交接箱或光纜配線箱等實體空間較為寬松的場景中，可以對器件進行多重保護，以便應對運輸和使用過程中的各種惡劣環境。此種類型分路器可直接在2.0mm(或3.0mm)松套管上加工各種規格連接器成端，方便后期結構化布線安裝及維護;

5. 插片式

微封型PLC器件加工連接器成端后安裝在裝有法蘭的插片盒中輸出為法蘭接口的封裝形式，主要用于FTTx方案中的插片式機架內、免跳接光纜交接箱中和FTTH光纜配線箱內。即插即用、模塊化封裝，規格統一，安裝及維護方便;

6. 托盤式(一體化模塊式)

分支器型或微封型PLC器件加工連接器成端后安裝在裝有法蘭的托盤內輸出為法蘭接口的封裝形式，該分路器托盤與ODF架和交接箱內的12芯一體化模塊的外觀尺寸一樣，可混合使用，主要用于FTTx方案中的ODF架、光纜交接箱和配線箱內;

7. 機架式

微封型PLC器件加工連接器成端后安裝在裝有法蘭的19英寸1U標準機架內輸出為法蘭接口的封裝形式，主要用于中心機房的ODF架中;

8. 定制LGX型

微封型PLC器件加工連接器成端后安裝在裝有法蘭的各種定制LGX盒內輸出為法蘭接口或直接尾纖輸出的封裝方式。

訂貨信息：

1. 結構：1×N;2×N

2. 封裝方式：鋼封型;分支器型;微封型;盒式;插片式;機架式

3. 成端方式：尾纖型;法蘭型

4. 連接器類型：FC;SC;LC或客戶指定

5. 尾纖類型：帶狀光纖;250μm裸纖;0.9mm/2.0mm/3.0mm松套管

6. 輸入尾纖長度：0.5米;1米;1.5米或客戶指定

7. 輸出尾纖長度：0.5米;1米;1.5米或客戶指定
