( 1471~1611nm疏波分復用器技術規格書-MY.pdf)

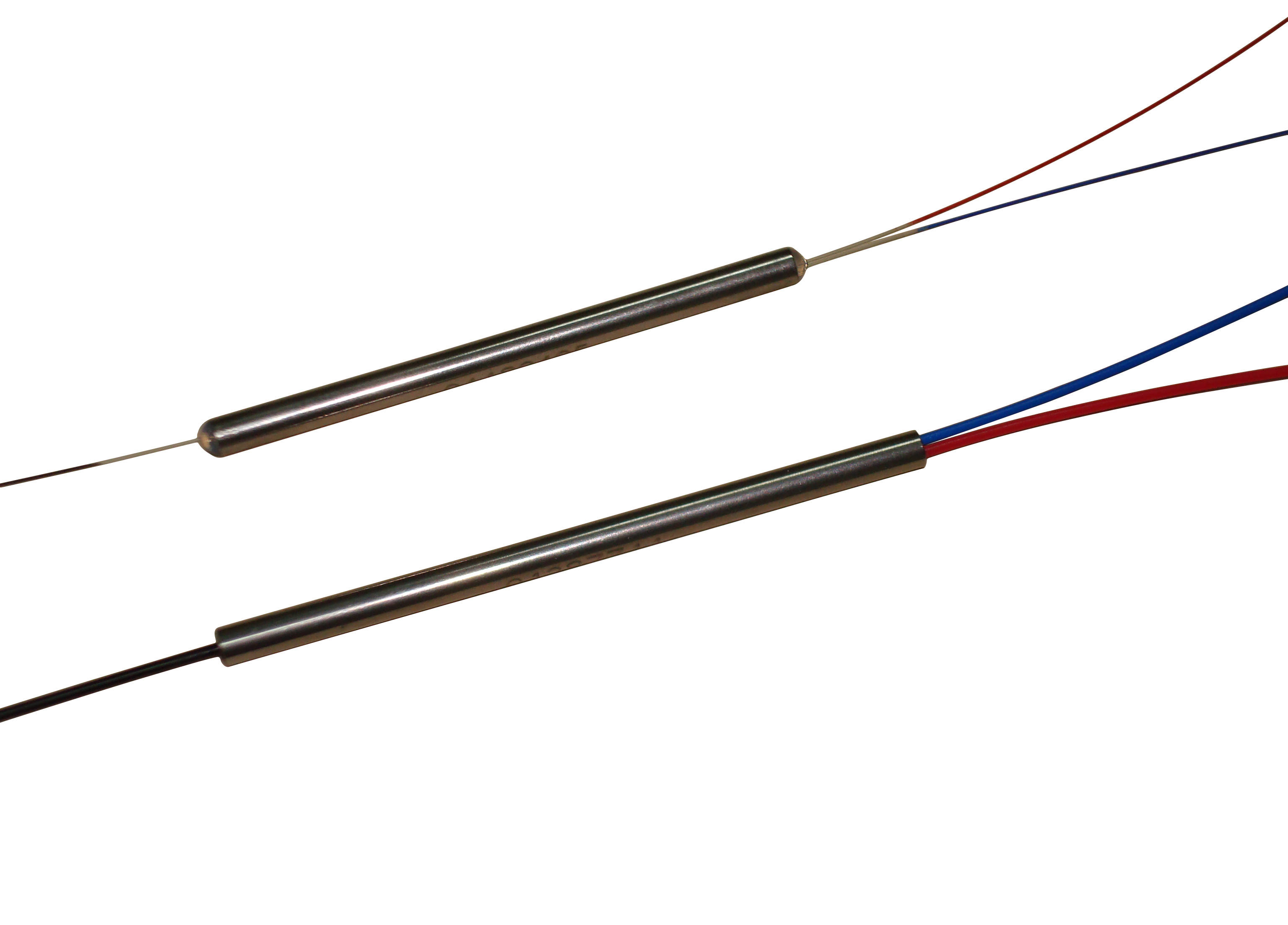

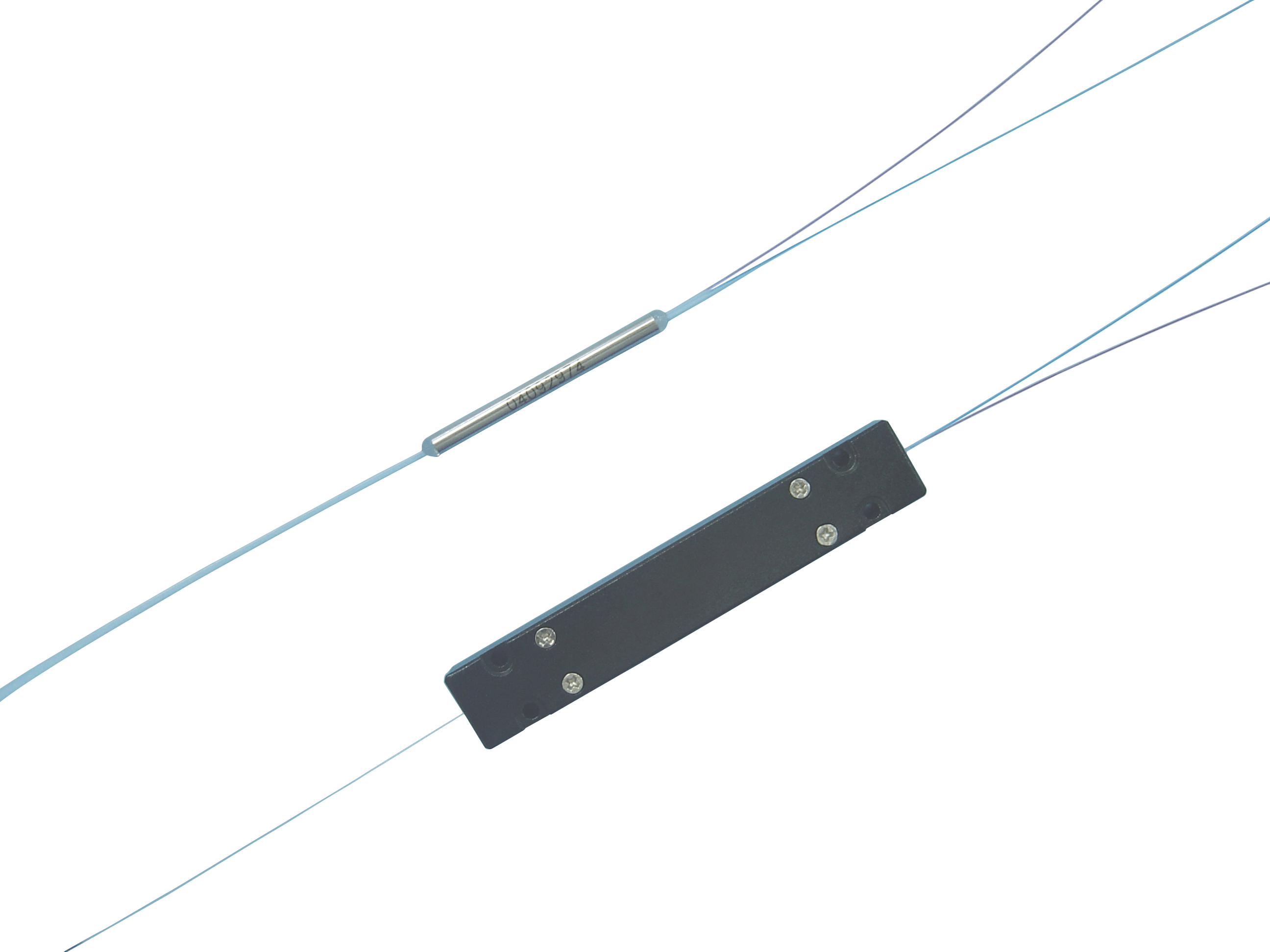

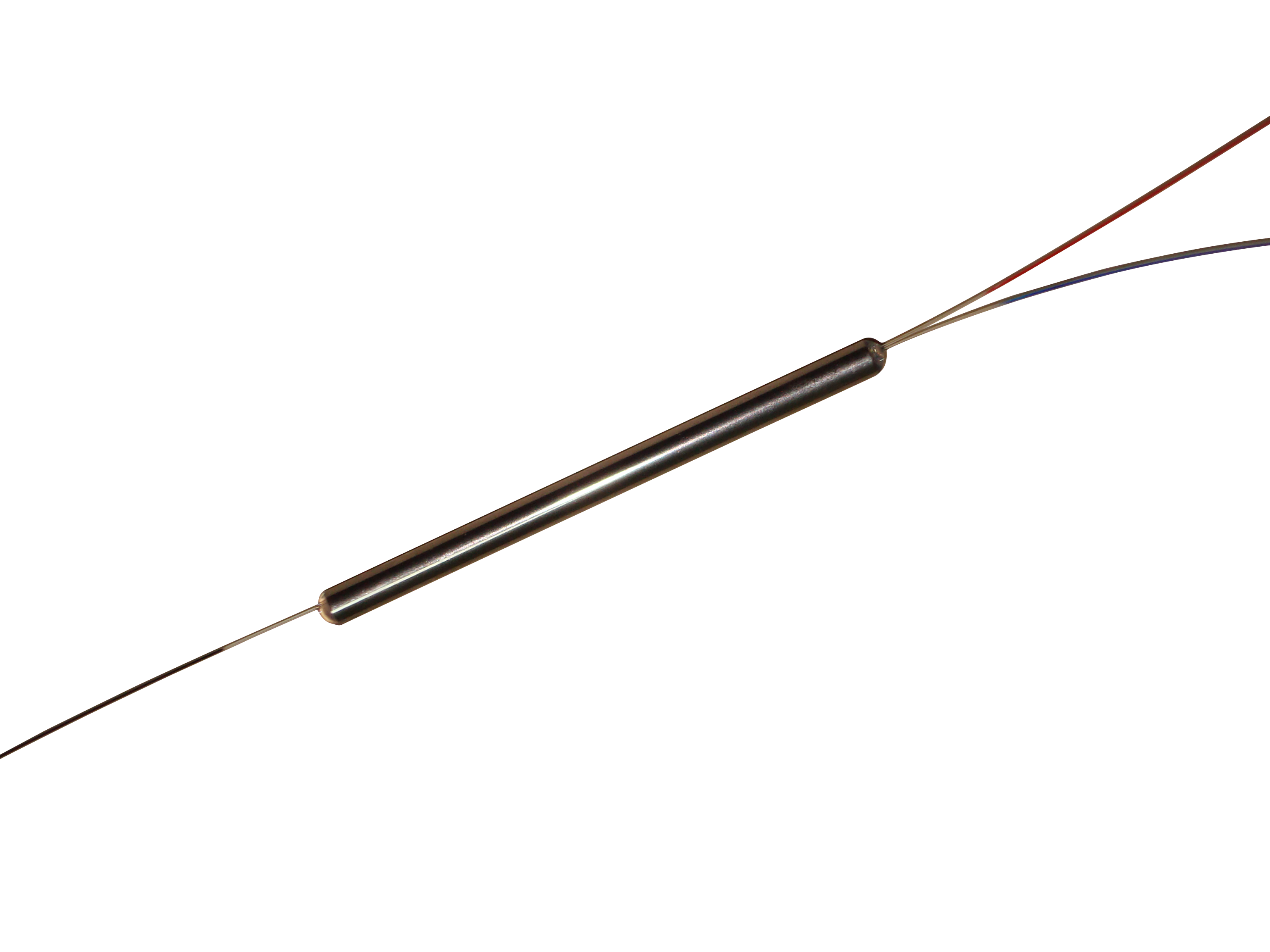

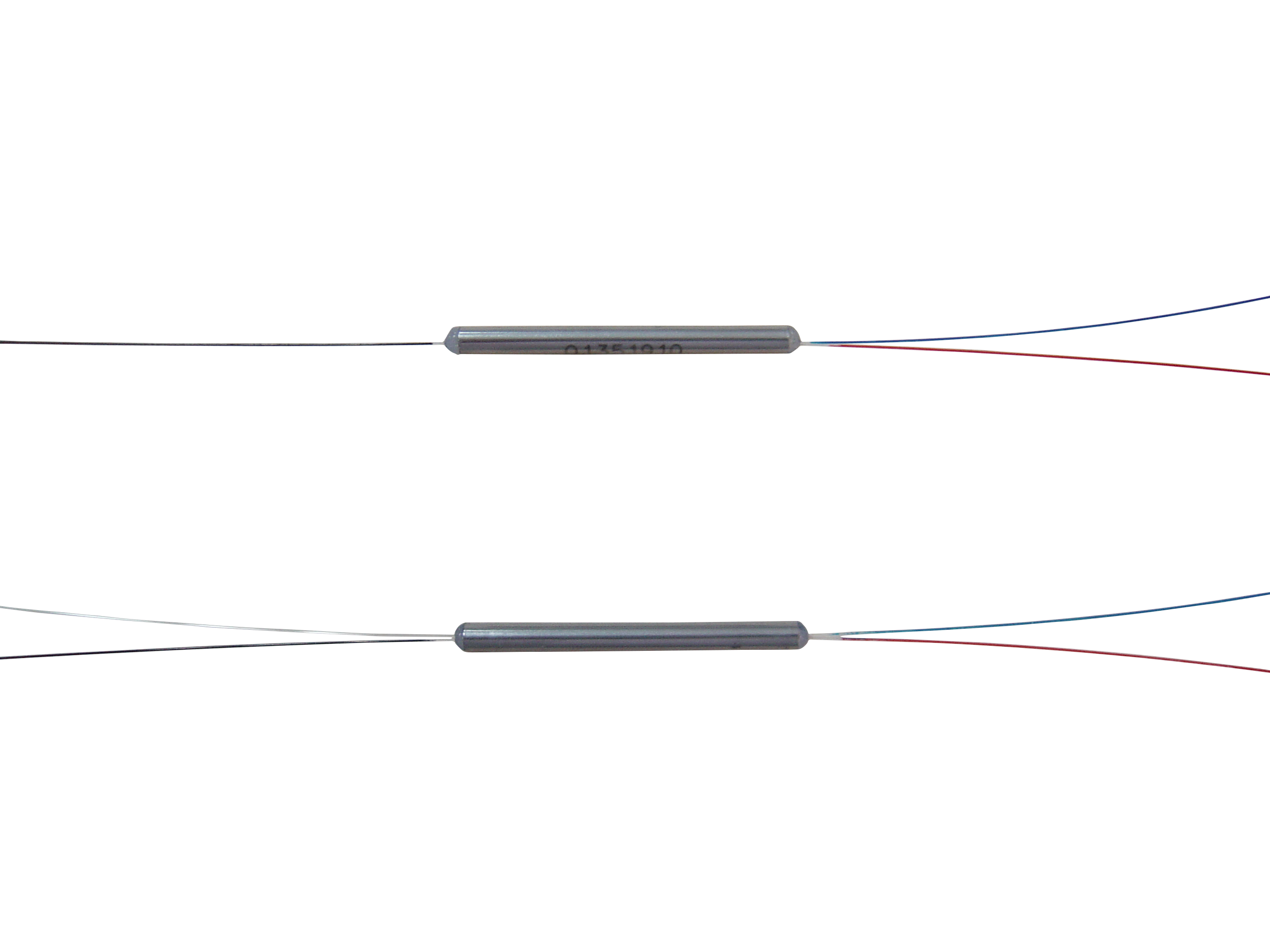

疏波分復用器
CWDM
1471～1611nm
產品描述：
粗波分復用器(CWDM)是一種基于稀疏波分復用技術、面向城域網接入層的無源光器件，廣泛應用于城域網和接入網的光纖通信系統。它通過將不同波長的光信號復用到單根光纖中傳輸，顯著提升光纖的帶寬利用率。
該產品采用成熟的薄膜濾波技術或陣列波導光柵技術，具有低插入損耗、高通道隔離度以及良好的溫度穩定性等特點。設備采用標準封裝形式，滿足不同應用場景的安裝需求。
技術指標：
項目 | 單位 | 指標 | |||||
| 通帶 | 工作波長 | nm | 1471，1491，1511，1531，1551，1571，1591，1611 | ||||
中心波長精度 | dB | ±0.5 | |||||
| 帶寬@-0.5dB | Min | nm | 13 | ||||
| 隔離度(23℃，All SOP) | 相鄰 | Min | dB | 30 | |||
| 非相鄰 | Min | dB | 45 | ||||
| 插入損耗(23℃，All SOP) | Max | dB | 0.6 | ||||
| 反射帶 | 平坦度 | Max | dB | 0.3 | |||
插入損耗(23℃，All SOP) | Max | dB | 0.5 | ||||
| 隔離度(23℃，All SOP) | Min | dB | 15 | ||||
| 偏振相關損耗PDL | Max | dB | 0.1 | ||||
| 偏振模色散PMD | Max | ps | 0.1 | ||||
| 回波損耗 | Min | dB | 45 | ||||
| 方向性 | Min | dB | 50 | ||||
承受光功率 | Max | mW | 300 | ||||
| 封裝尺寸 | mm | 5φ5.5×L35 | |||||
| 工作溫度 | ℃ | -5～+70 | |||||
儲存溫度 | ℃ | -20～+85 | |||||
注：以上數據不含頭，如增加接頭，插入損耗、回波損耗和偏振相關損耗輝受到影響。
SOP為偏振態(State of polarization)。
封裝信息：
訂貨信息：
1.波長：1471nm；1491nm；1511nm；1531nm；1551nm；1571nm；1591nm；1611nm；或其它
2.光纖類型：SMF-28，250μm；SMF-28，900μm；或其它
3.尾纖長度：1.0m；1.5m；2.0m；3.0m；或其它
4.連接頭類型：FC/PC；FC/APC；SC/PC；SC/APC；LC/PC；或其它
