(單模光纖熔融拉錐型波分復用器980nm系列技術規格書-MY.pdf)
單模光纖波分復用器
Fused WDM
980nm系列
產品描述：

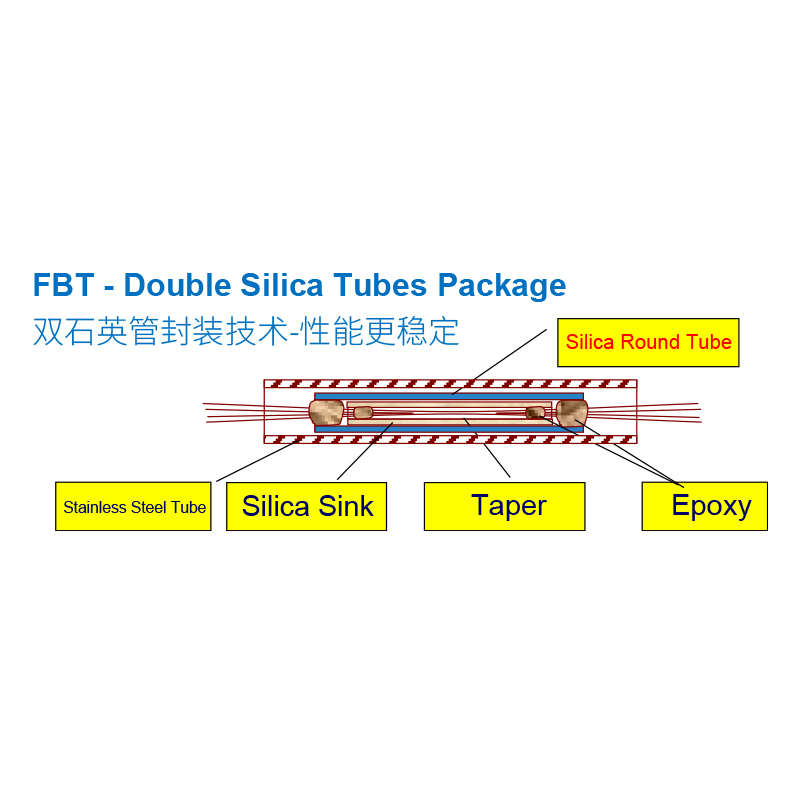

熔融拉錐型泵浦光波分復用器采用成熟的熔融拉錐工藝制作而成,專門應用于EDFA系列產品，性能長期穩定可靠。
全光纖結構的波分復用器具有良好的產品性能，插入損耗典型值小于0.1dB，偏振相關損耗小于0.1dB，方向型可以高達60dB，產品性能好，綜合指標居行業前列。
技術指標：
| 項目 | 指標 | ||
| 等級 | A | ||
尾纖類型 | WDM-980/1550 | WDM-980/1590 | WDM-980/1060 |
工作波長(nm) | 980 & 1550 | 980&1590 | 980&1060 |
帶寬 | ±15 @980nm ±25 @1550nm | ±15 @980nm ±25 @1590nm | ±5 |
插入損耗Max.(dB) | 0.15 | 0.15 | 0.35 |
隔離度Min.(dB) | 20 | 20 | 15 |
偏振敏感損耗(dB) | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 |
溫度穩定性(dB/℃) | ≤ 0.002 | ||
回波損耗(dB) | ≥ 60 | ||
方向性(dB) | ≥ 60 | ||
尾纖長度 | 1，其他客戶指定 | ||
其他波長可根據客戶需求定制，如980/1310、1060/1550、980/1040等 | |||

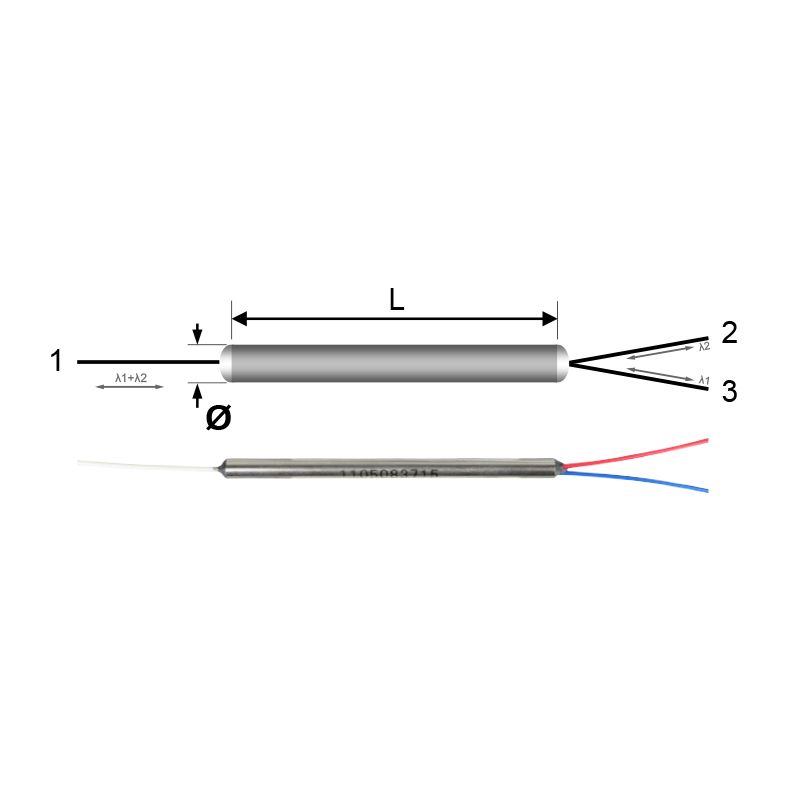

封裝信息：
尾纖類型 | WDM-980/1550 | WDM-980/1590 | WDM-980/1060 |
0：250μm 裸光纖 | A：φ3.0×L40mm或 B：φ3.0×L35mm | A：φ3.0×L40mm或 B：φ3.0×L35mm | A：φ3.0×L55mm |
1：900μm 松套管 | A：φ3.0×L56mm | A：φ3.0×L56mm | A：φ3.0×L72mm |
2：3mm(或2mm)松套管 | B：90×16×9mm | B：90×16×9mm | —— |
工作溫度(℃) | 0：250μm裸光纖：-40～+85 1：900μm松套管：-20～+70 | ||
訂貨信息：
1.結構：1×2；2×2
2.中心波長：980/1550nm；980/1590nm；980/1060nm
3.尾纖類型：0；1；2
4.封裝尺寸：A；B；
熔融拉錐型波分復用器
在線客服客服一客服二(單模光纖熔融拉錐型波分復用器980nm系列技術規格書-MY.pdf)
單模光纖波分復用器
Fused WDM
980nm系列
產品描述：

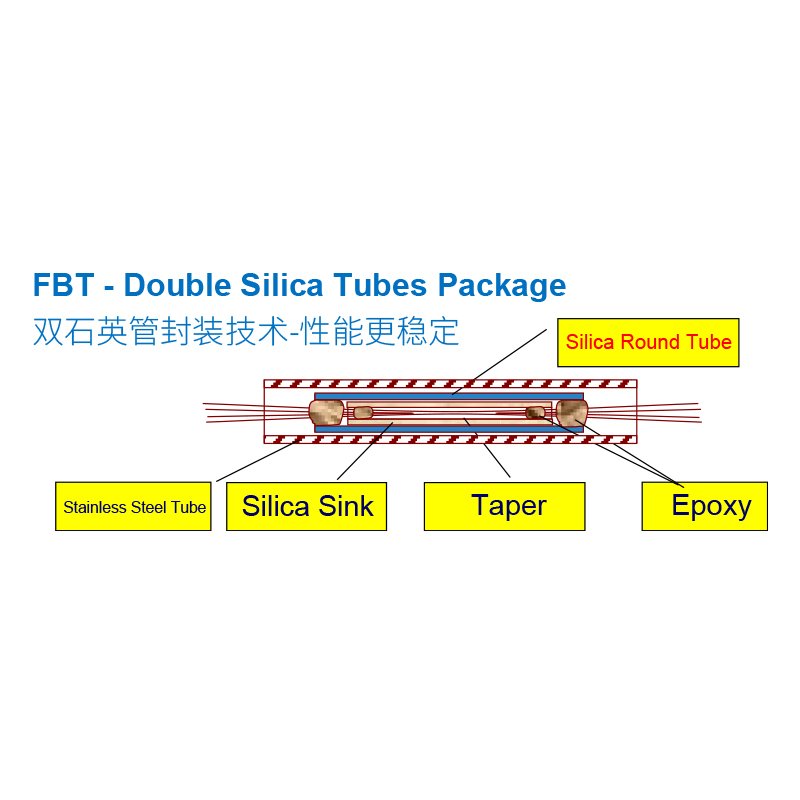

熔融拉錐型泵浦光波分復用器采用成熟的熔融拉錐工藝制作而成,專門應用于EDFA系列產品，性能長期穩定可靠。
