瀏覽器自帶分享功能也很好用哦~鍍AR增透膜-可選
我公司生產多種規格階躍折射率和漸變折射率多模光纖跳線，常用FC/PC和SMA接頭成端。我們也供應鍍增透膜的SMA跳線應用于光纖至自由空間的傳輸，還有抗紫外輻照光纖跳線用于紫外光，高功率HPSMA光纖跳線在用于高功率場合，單端插芯輕質光纖用于光遺傳學以及光纖束用于照明場景。
在線客服
客服一
客服二
(階躍折射率多模特種光纖跳線技術規格書-MY.pdf)
產品描述：
我公司生產多種規格階躍折射率和漸變折射率多模光纖跳線，常用FC/PC和SMA接頭成端。我們也供應鍍增透膜的SMA跳線應用于光纖至自由空間的傳輸，還有抗紫外輻照光纖跳線用于紫外光，高功率HPSMA光纖跳線在用于高功率場合，單端插芯輕質光纖用于光遺傳學以及光纖束用于照明場景。
產品特點：
傳輸波長范圍可選：190~1200;350~2500
常用光纖芯徑(μm)：105，200，400，600;可選50，60，100，800，1000
常用數值孔徑：0.22，可選0.14，0.37
接頭類型： SMA905，F(xiàn)C，SC，D80，HPSMA905，ST等
常用光纖跳線長度：1，1.5，2，3，5;接受訂制
常用保護管： PVC管，鎧裝管，金屬軟管，帶披敷金屬軟管，TPU管等
支持定制
產品應用：
激光能量傳輸
光譜分析
光纖合束
光纖照明
光纖醫療
粒子探測
光遺傳學
科學研究
光纖連接器/接頭組合典型類型：
SMA-SMA | SMA-FC | FC/PC-FC/PC | 一端尾纖 |
HPSMA | FC-FC插芯 | SMA-FC插芯 | ST/PC-ST/PC |
D80 | 鍍AR增透膜 | 方形芯光纖跳線 | 10.6 μm紅外光纖跳線 |
說明：
一端尾纖光纖跳線：常用于光譜分析和醫療美容領域;
一端插芯光纖跳線：非常適合光遺傳應用以及具備較細接頭的輕質多模光纖跳線的任何應用;
HPSMA-HPSMA光纖跳線：接頭端面帶有凹槽，可以利用空氣間隙去除光纖端面附近的能量吸收物質，避免光纖端面的激光回熱到連接器。此外，插芯材質為不銹鋼，通過熱沉作用將熱量從光纖內部迅速排除，降低光纖被燒毀的幾率;
D80光纖跳線：常用于高功率激光加工領域;
端面鍍膜光纖跳線：在光纖端面鍍增透膜，可以改善回波損耗、提高透波率，常用于激光能量傳輸;
空心光纖跳線：常用于10.6μm二氧化碳激光能量傳輸;
方芯光纖跳線：光纖芯層呈方形，可以產生平頂式空間能量分布，有利于光纖中模式混合，減少焦比衰退、改善擾模增益，非常適合成像、天文光譜學等領域。
常用光纖技術指標：
光纖參數規格 表1
項目 | 單位 | 指標 | |||
光纖種類 | 紫外光優化石英光纖 | 近紅外光優化石英光纖 | |||
涂覆外被材料 | 聚丙烯酸樹脂 | 聚酰亞胺樹脂 | 聚丙烯酸樹脂 | 聚酰亞胺樹脂 | |
光譜范圍 | nm | 200~1100 | 400~2200 | ||
數值孔徑 | 0.22 | 0.22 | |||
纖芯直徑 | μm | 100~960 | 100~600 | 100~960 | 100~600 |
包層直徑 | μm | 104~1000 | 104~660 | 110~1000 | 110~660 |
涂覆層直徑 | μm | 245~1600 | 125~710 | 245~1600 | 135~710 |
芯包同心度 | μm | ≤3 | ≤3 | ||
芯不圓度 | % | ≤3 | ≤3 | ||
工作溫度 | ℃ | -40~85 | -65~300 | -40~85 | -65~300 |
傳輸效率 | %/m | 85-98 | 90~99 | ||
衰減@850nm | dB/K m | ≤8 | ≤8 | ||
光纖參數規格 表2
項目 | 單位 | 指標 | ||
光纖種類 | 可見光優化石英光纖 | 塑料包層石英光纖 | ||
涂覆外被材料 | 聚丙烯酸樹脂 | 聚酰亞胺樹脂 | ETFE 或聚丙烯酸樹脂 | |
光譜范圍 | nm | 300~1800 | 300~1800 | |
數值孔徑 | 0.22 | 0.37 | ||
纖芯直徑 | μm | 100~960 | 100~600 | 200/300/400/600/1000 |
包層直徑 | μm | 110~1000 | 110~660 | 230/330/430/630/1100 |
涂覆層直徑 | μm | 245~1600 | 135~710 | 500/650/730/1000/1400 |
芯包同心度 | μm | ≤3 | ≤6 | |
芯不圓度 | % | ≤3 | ≤6 | |
工作溫度 | ℃ | -40~85 | -65~300 | -65~85 |
傳輸效率 | %/m | 97~99 | 97~99 | |
衰減@850nm | dB/Km | ≤8 | ≤8 | |
傳輸效率：
傳輸 （%/m) | 紫光 (0.2~0.4μm) | 可見光 (0.4~0.7μm) | 近紅外 (0.76~1.6μm) | 氦氖 (0.6328μm) | YAG (1.06μm) | 氬 （0.5145μm） |
參數 | 85~98 | 97~99 | 99 | 98 | 98 | 98 |

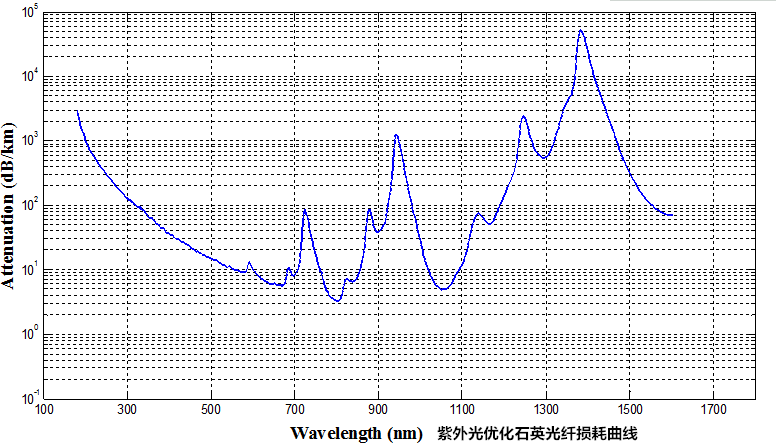

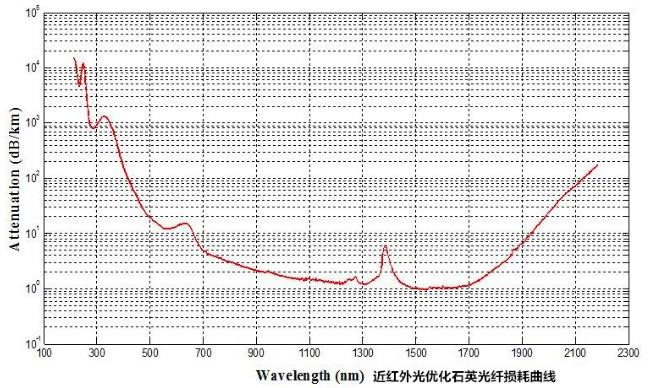

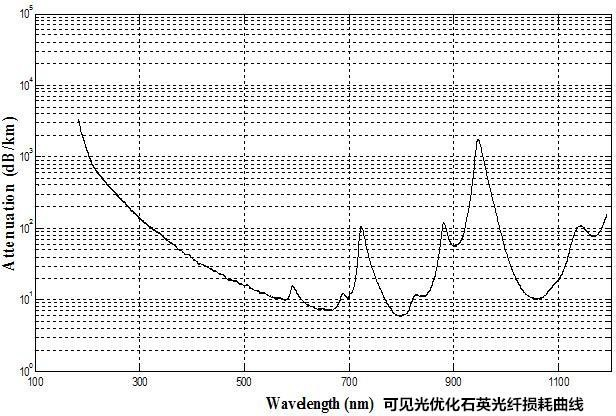

幾種光纖的光譜特性：
|
|
|
|
訂貨信息：
1. A、B兩端連接器類型，常用的有FC/UPC，F(xiàn)C/APC，ST/PC，SC/UPC，SC/APC，LC/PC，LC/APC
2. 光纖類型，詳細光纖規格資料請聯系我們的銷售人員獲取。
3. 松套管類型，常用的有0.9mm海翠料(12種國標顏色任選)、2.0mm和3.0mm松套管PVC(常用黃色，另有黑色、藍色、桔色常備庫存，其余請與銷售人員溝通庫存情況，均可定制)、3.0mm不銹鋼外護套、5.0mm不銹鋼外護套或披塑、6.0mm不銹鋼外護套或披塑、3.0mm藍色鎧裝披塑外護套、5.0mm藍色鎧裝披塑外護套等
4. 跳線米數，常用米數1m、2m、5m、10m等，如需更長米數，因松套管材質不同而導致穿纖難度不同，請?zhí)崆芭c銷售人員溝通

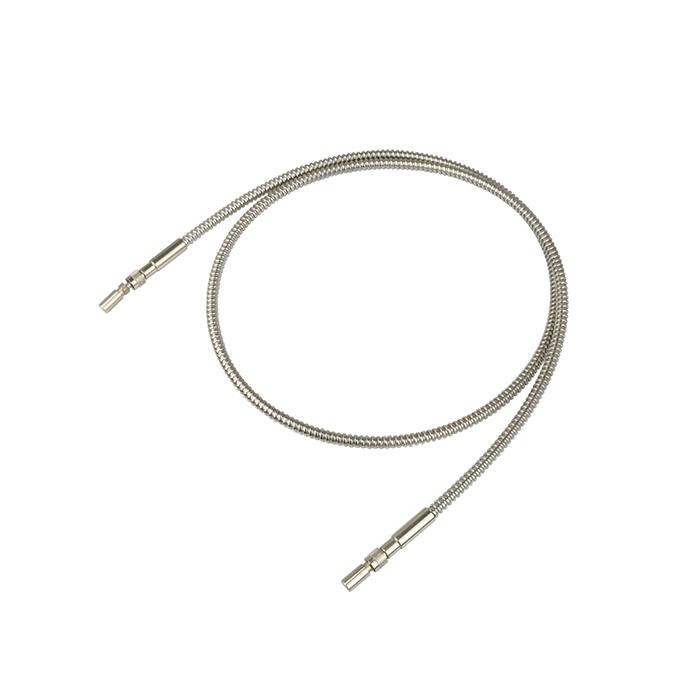

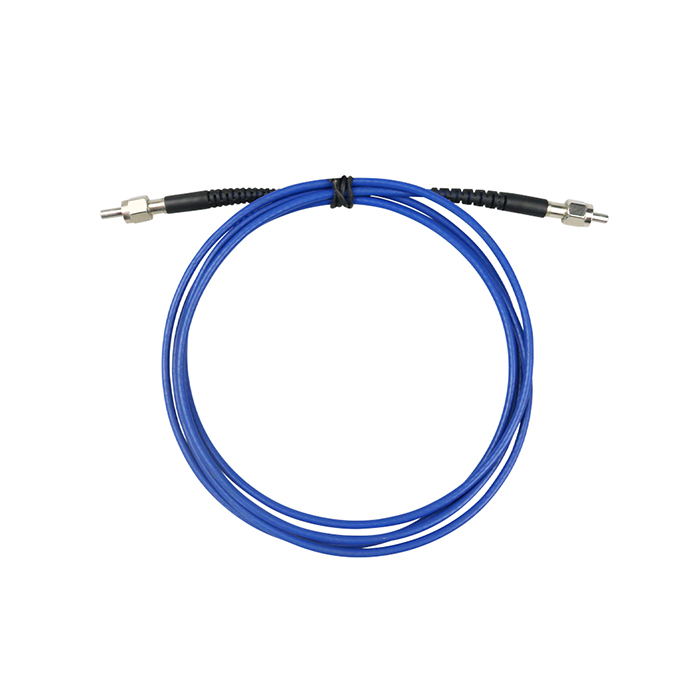

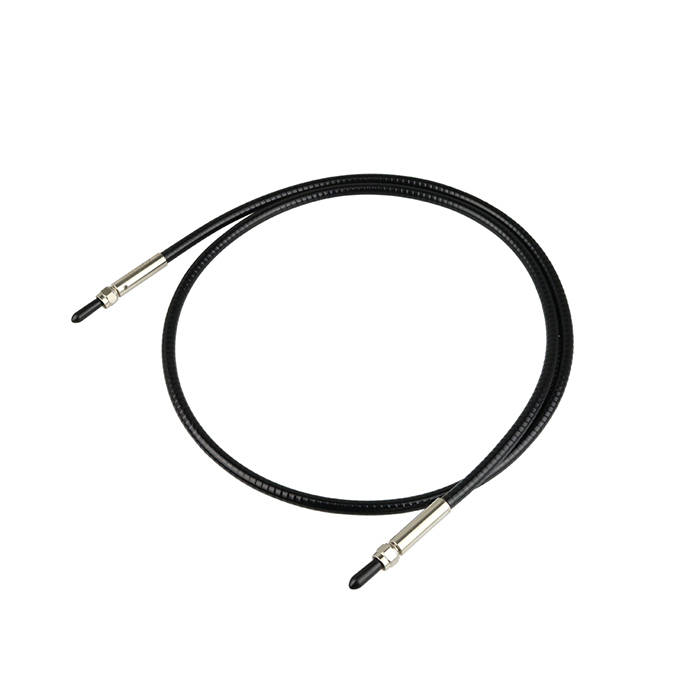

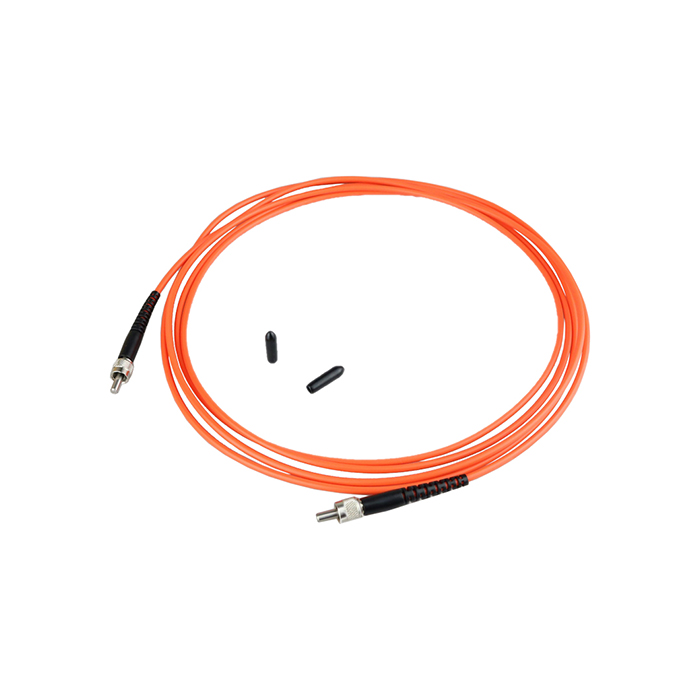

階躍折射率多模特種光纖跳線SMA905型
