(27mm纏繞盤手動光纖偏振控制器技術規格書-MY.pdf)

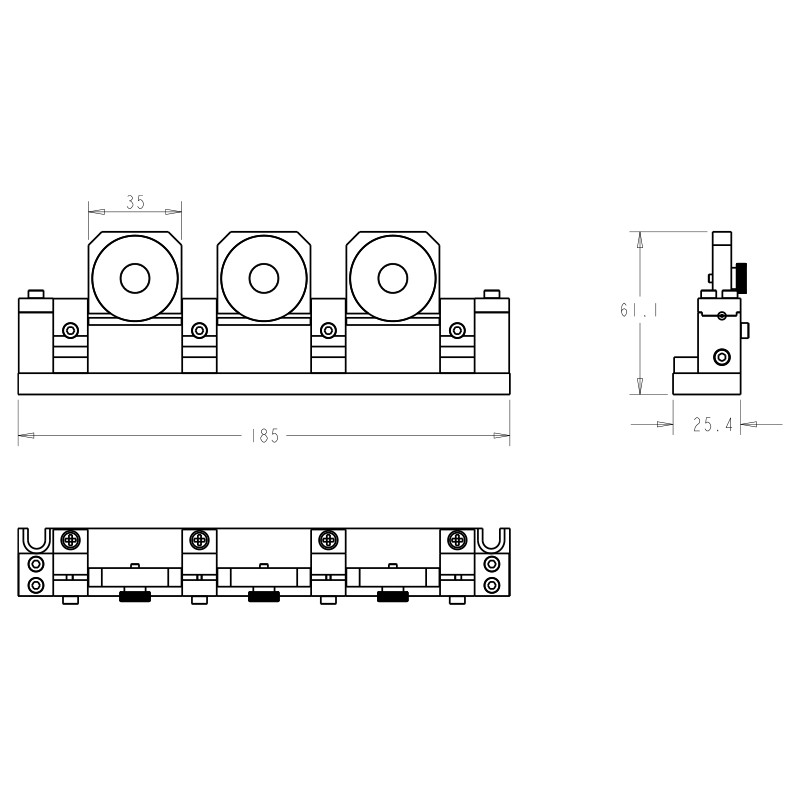

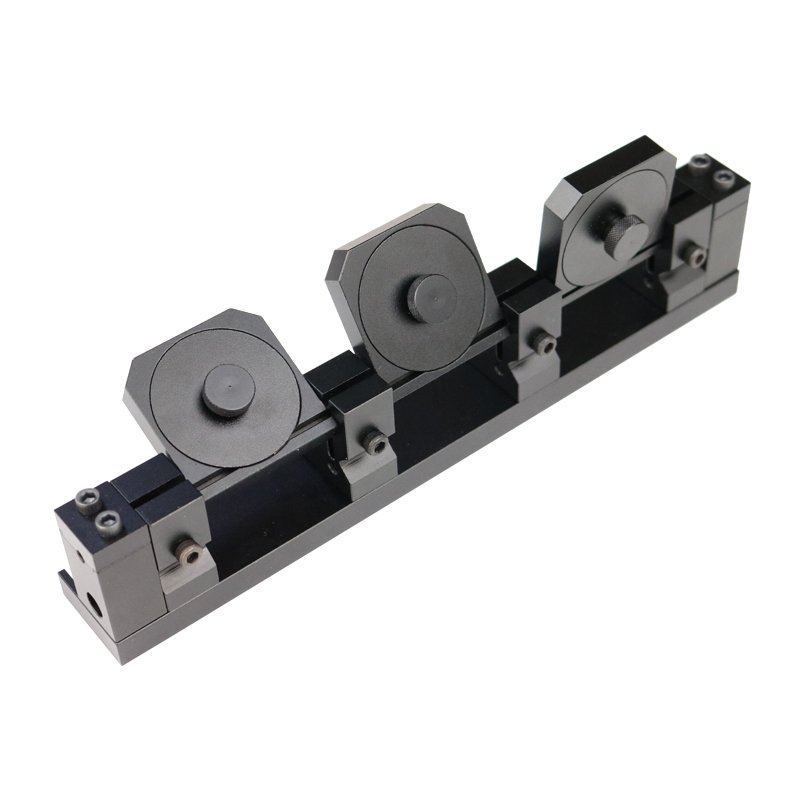

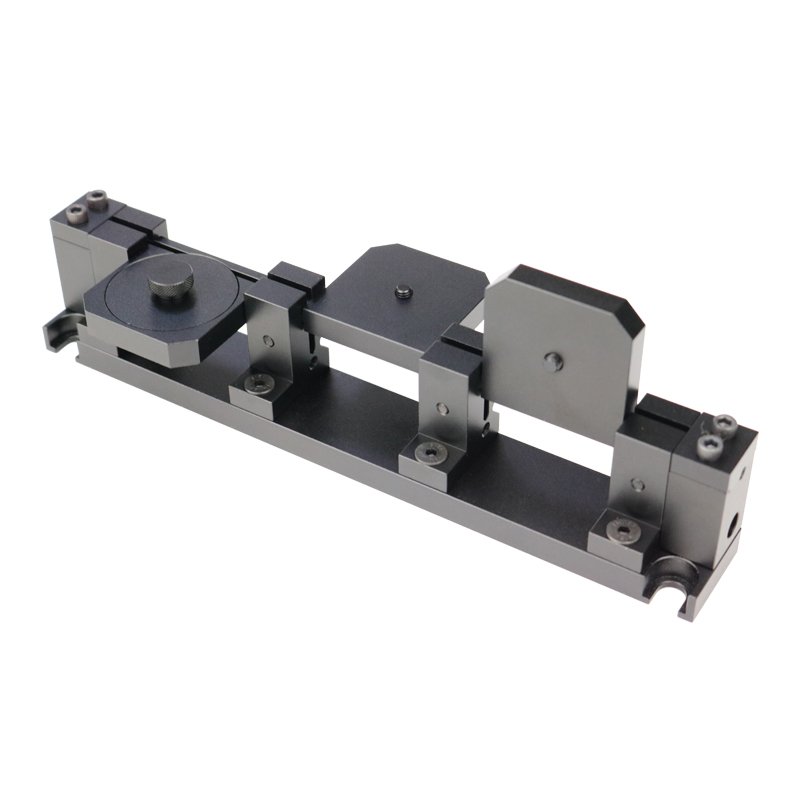

手動光纖偏振控制器

三槳-Φ27mm纏繞盤

產品描述：

三槳手動光纖偏振控制器通過將光纖纏繞在三個圓形盤上產生應力雙折射，從而形成單獨的波片，改變單模光纖中傳輸?shù)墓獾钠駪B(tài)。光纖的快軸位于纏繞盤的平面內，因此可以通過旋轉槳來調節任意輸入光的偏振態。三個分?jǐn)?shù)波片是通過沿著三個單獨的纏繞盤環繞光纖而產生的，對于裝有光纖的偏振控制器，在設計波長下使用該控制器時，它的三個槳類似于四分之一波片、半波片和四分之一波片。

我們目前有兩款三槳控制器，纏繞盤直徑分別為56mm和27mm，可盤入帶Φ900μm護套的單模光纖，或帶有FC/PC或FC/APC等接頭的光纖跳線。為確保正確使用控制器，光纖跳線必須足夠長，以達到建議的圈數數量。對于彎曲損耗較高的光纖，我們推薦使用56mm纏繞盤控制，其具有大的纏繞盤，因此彎曲損耗更小。另外，我們可生產各種常用規格特種單模光纖跳線，采用的進口光纖工作波長基本可覆蓋各種常用波長范圍，可用于盤入偏振控制器中。

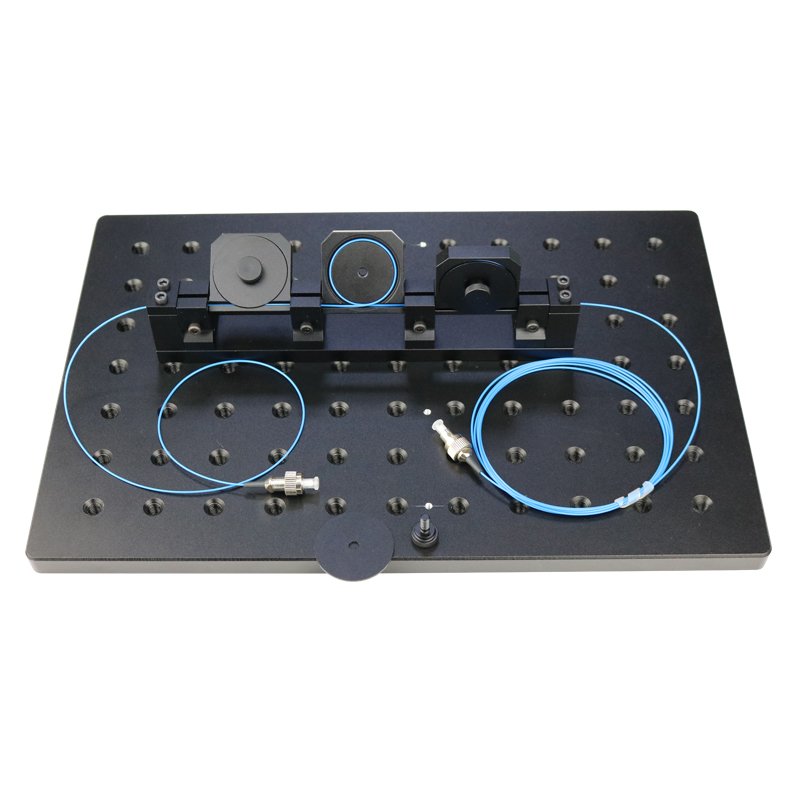

光纖可以圍繞三個纏繞盤通過控制器兩端的夾具固定。纏繞盤上的旋鈕能夠擰松，從而安裝或卸下光纖。夾具通過螺絲固定。如有需要，可以拆卸夾具頂部來安裝帶接頭的光纖。底座上有空隙槽，可以用六角螺絲來將控制器安裝在光學平臺上。

產品特點：

● 27mm光纖纏繞盤

● 三槳提供三個單獨的可旋轉波片，實現線性偏振態、圓形偏振態和橢圓形偏振態之間的轉換

● 每個槳提供±117.5°的旋轉

● 整個光纖帶寬范圍上工作

● 可用于盤入帶Φ900μm護套的FC/PC或FC/APC等接頭的光纖跳線，各種工作波長光纖替換方便
