(機械式多路光開關技術規格書-MY.pdf)

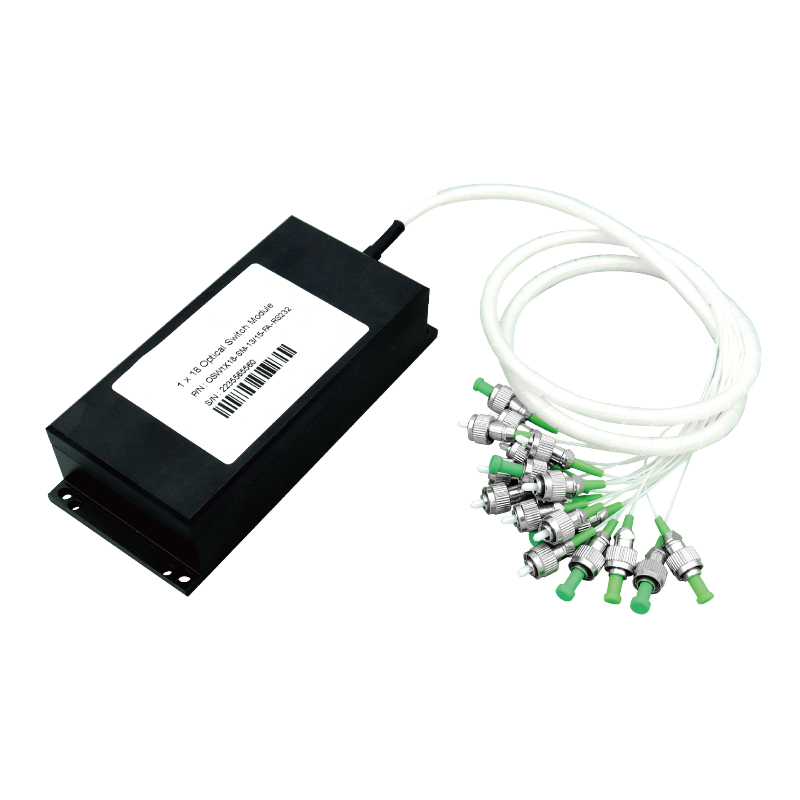

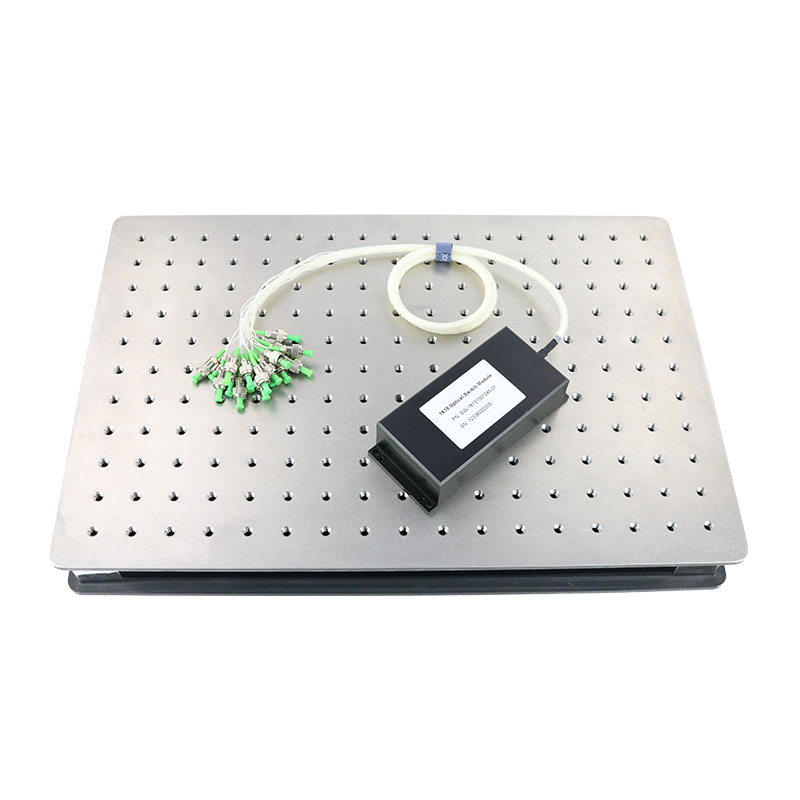

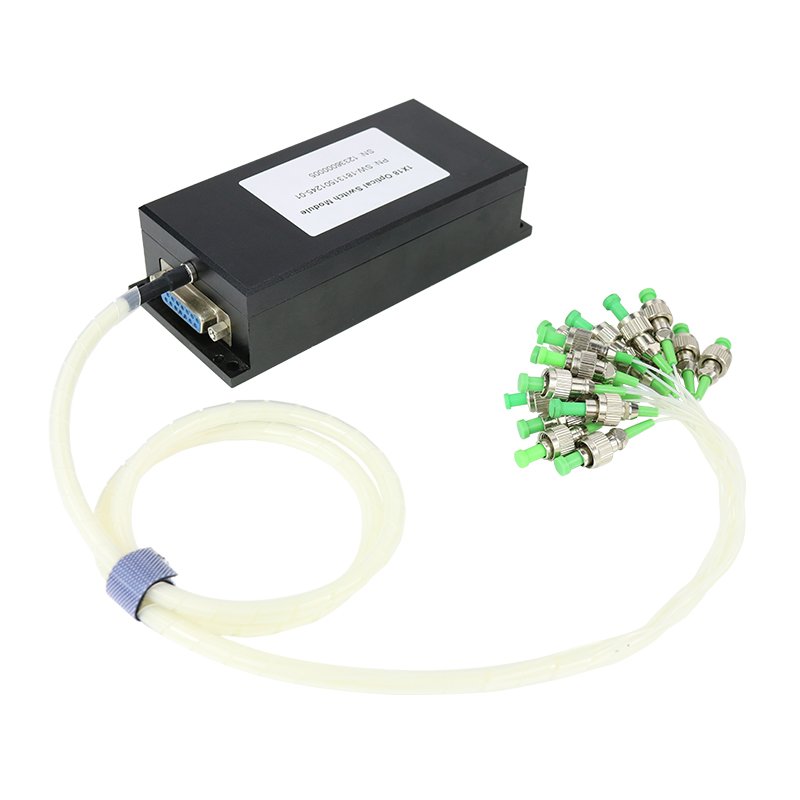

機械式多路光開關
1×N型
M×N型
產品描述：
機械式光開關具有插損低、體積小等優點，是用于動態配置分插復用器OADM、交叉連接器OXC、系統監測與保護的理想器件，通過光路切換，實現光路交叉鏈接切換，緊湊的封裝更易于集成進高密度的光通信系統中，有鎖定及非鎖定兩種控制類型。
技術指標：
項目 | 指標 | |||
通道 | 1＜N≤12 | 16＜N≤32 | 32＜N≤64 | 64＜N≤128 |
插入損耗(dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤2.0 |
工作波長 | 850±40或1260～1650 | |||
測試波長 | 850或1310/1550 | |||
串?dāng)_(dB) | MM＞35，SM＞55 | |||
回波損耗(dB) | MM＞30，SM＞50 | |||
偏振相關損耗(dB) | ≤0.05 | |||
波長相關損耗(dB) | ≤0.25 | |||
溫度相關損耗(dB) | ≤0.25 | |||
重復性(dB) | ≤0.02 | |||
工作電壓(V) | 5或12 | |||
使用壽命(次) | ≥107 | |||
切換時間 | ≤8 | |||
傳輸光功率(mW) | 500 | |||
工作溫度(℃) | -20～+70 | |||
儲存溫度(℃) | -40～+85 | |||
注：測試溫度為25℃;以上數據不含連接器。
封裝信息：
封裝尺寸 | 1＜N≤12 | 12＜N≤16 | 16＜N≤32 | 32＜N≤88 | 8＜N≤128 |
135×64×32 | 184×78×36 | 140×77.5×64 | 184×156×66 | 184×220×66 |
訂貨信息：
1.通道：1～128
2.波長：850nm；980nm；1060nm；1310nm；1480nm；1550nm；1310&1550nm；1625nm
3.光纖類型：SMF-28e；OM1；OM2；PM Panda
4.尾纖長度：0.5m；0.8m；1m；1.5m等
5.尾纖類型：0.25mm；0.9mm
6.連接器類型：FC/APC或其他客戶指定
7.控制模式：鎖定；非鎖定
8.電壓：3V；5V；12V
機械式多路光開關
在線客服客服一客服二 (機械式多路光開關技術規格書-MY.pdf)
機械式多路光開關
1×N型
M×N型
產品描述：
機械式光開關具有插損低、體積小等優點，是用于動態配置分插復用器OADM、交叉連接器OXC、系統監測與保護的理想器件，通過光路切換，實現光路交叉鏈接切換，緊湊的封裝更易于集成進高密度的光通信系統中，有鎖定及非鎖定兩種控制類型。
技術指標：
項目 | 指標 | |||
通道 | 1＜N≤12 | 16＜N≤32 | 32＜N≤64 | 64＜N≤128 |
插入損耗(dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤2.0 |
工作波長 | 850±40或1260～1650 | |||
測試波長 | 850或1310/1550 | |||
串?dāng)_(dB) | MM＞35，SM＞55 | |||
回波損耗(dB) | MM＞30，SM＞50 | |||
偏振相關損耗(dB) | ≤0.05 | |||
波長相關損耗(dB) | ≤0.25 | |||
溫度相關損耗(dB) | ≤0.25 | |||
重復性(dB) | ≤0.02 | |||
工作電壓(V) | 5或12 | |||
使用壽命(次) | ≥107 | |||
切換時間 | ≤8 | |||
傳輸光功率(mW) | 500 | |||
工作溫度(℃) | -20～+70 | |||
儲存溫度(℃) | -40～+85 | |||
注：測試溫度為25℃;以上數據不含連接器。
封裝信息：
封裝尺寸 | 1＜N≤12 | 12＜N≤16 | 16＜N≤32 | 32＜N≤88 | 8＜N≤128 |
135×64×32 | 184×78×36 | 140×77.5×64 | 184×156×66 | 184×220×66 |
訂貨信息：
1.通道：1～128
2.波長：850nm；980nm；1060nm；1310nm；1480nm；1550nm；1310&1550nm；1625nm
3.光纖類型：SMF-28e；OM1；OM2；PM Panda
4.尾纖長度：0.5m；0.8m；1m；1.5m等
5.尾纖類型：0.25mm；0.9mm
6.連接器類型：FC/APC或其他客戶指定
7.控制模式：鎖定；非鎖定
8.電壓：3V；5V；12V
