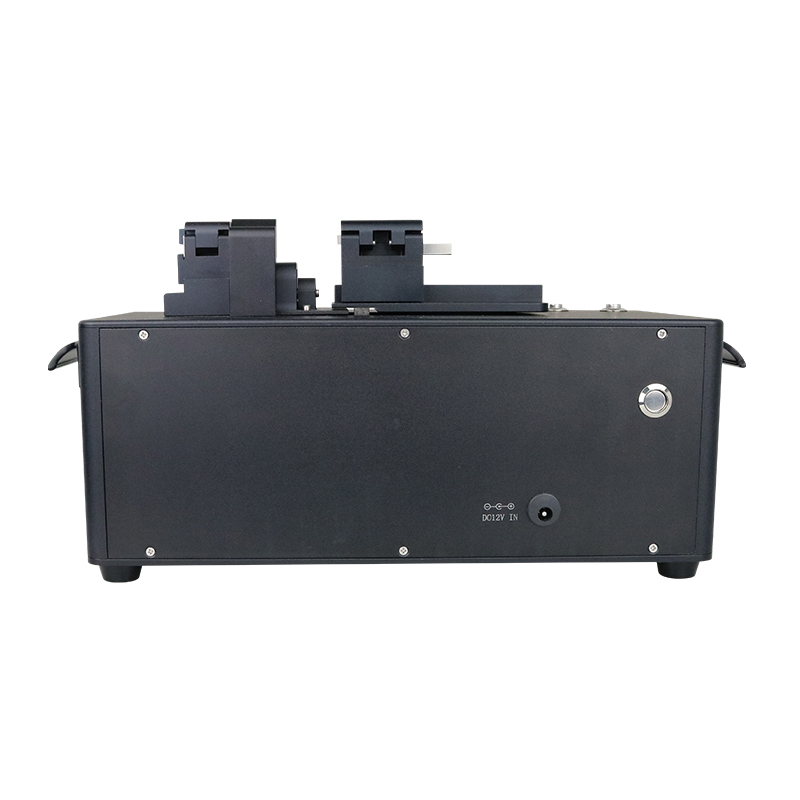

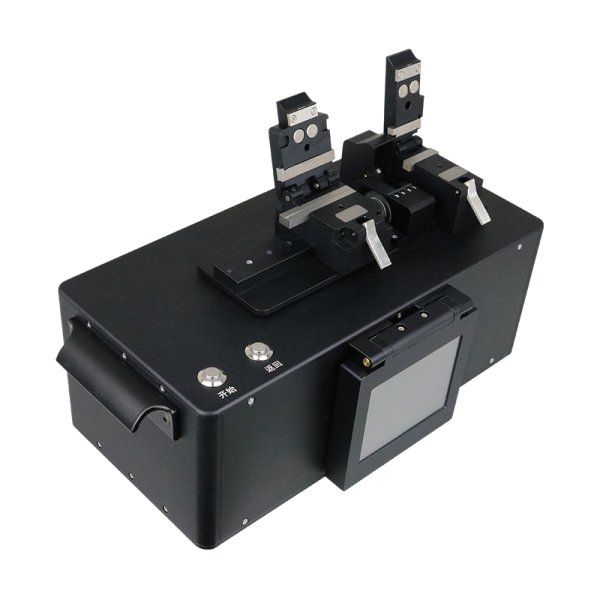

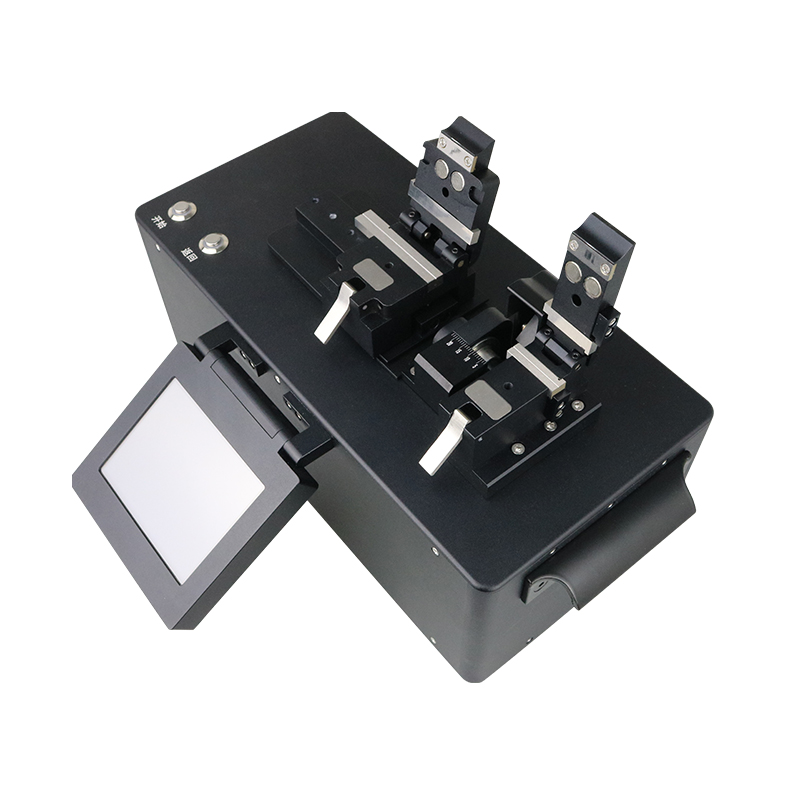

大直徑光纖切割機

適用于切割?80μm~?600μm包層的光纖

產品描述：

該款大直徑光纖切割機用于以高精度切割包層直徑?80μm到?600μm的光纖，切割角度為垂直于光纖長度對光纖平切，它便于使用，在制造或研究環境中具有多用性。

該裝置用拉伸和擦劃切割法操作，這種方法首先對光纖施加軸向拉力，再用鉆石切割刀進行自動擦劃程序。在刀片對光纖擦劃后，維持拉力，使得所劃的線在光纖的圓周上傳播，從而完成切割。該方法能創造恒定小角度的切割，同時具有反射鏡品質的端面，非常適于熔接，切割角精確度為±1.0°(典型值：90°±0.5°)。

每個切割機包含一個用于對光纖擦劃的鉆石刀片。與適當切割參數一起使用時，刀片上的單個位置可進行多達5,000 次切割(取決于被切割的光纖包層性質)。該切割機設計成切割刀可在更換之前重新定位約10次(假設使用適當切割參數，且用法不會對刀片造成意外損壞)。

預設和自定義切割程序

該款內置軟件包含的參數可實現特制光纖的高質量切割，比如包層/涂覆層：125/250μm，220/300μm，250/500μm，400/550μm，440/730μm等特種單/多模光纖和大直徑的保偏光纖。切割程序通過拉力設置、刀片起點等參數設置定義亞臨界過程，這個亞臨界過程施加的拉力小于“標準”切割程序所需的拉力。然后刀片對光纖擦劃，同時逐漸增加拉力，使所劃的線傳播，從而形成切割。由于所形成的裂縫在較小的驅動力下傳播相對較慢，因此可獲得更平滑的切割。

插條-光纖夾具(多種規格選配)

該切割機左、右光纖夾持座各包含一個上插條和下插條， 下插條上的V型槽設計用于夾持特定光纖包層/涂覆層直徑，光纖上、下插條單獨出售，應根據光纖包層/涂覆層的直徑選擇左、右光纖上、下插條。六角頂絲或磁吸作用將插條固定在光纖夾持座中。

產品特點：

      對包層直徑?80μm~?600μm的光纖進行平切(0°)

      金剛石刀頭，刀口鋒利耐用，刀頭更換調試方便，切割刀口正常使用情況下，單點切割次數達3000次以上(具體取決于光纖被切割包層的性質)，每個刀頭理論上可以調整使用10個點位

      采用拉伸+雕刻式切割原理，實現低角度、平坦的光纖切割端面的切割效果，平均切割角度小于0.9°，光纖拉伸采用國外進口電機及高精度導軌，拉力精度可控制在0.01kgf，保證切割的可重復，持續的一致性

      用于切割標準光纖或特制光纖的程序：

包層/涂覆層：

-125/250

-220/300

-250/500

-400/450

-440/730的參數；

支持自定義調整切割參數，或聯系技術支持協助調整參數，理論上，一組數據可以適用于包層/涂覆層變動約30%范圍內的光纖切割，所以，可不必為相差不大的每種光纖均設置單獨參數。

      可拆卸式光纖夾持插條，用于準確的光纖定位和夾持，不同芯徑光纖采用對應的光纖夾持插條，更換調整簡單方便：

光纖包層/涂覆層上、下插條(左上、下插條)，用于將光纖裝入切割機中(需要，且單獨出售)

-可接受緩沖層直徑?125μm~?1000μm的光纖

光纖包層/涂覆層上、下插條（右上、下插條）用于夾持要丟棄的光纖端(需要，且單獨出售)

-可接受包層直徑?80μm~?600μm的光纖

      鏡面質量的端面加工，對實現高性能熔接至關重要

      采用手持式3.5吋高清人機交互觸摸編輯器，顯示清晰，操作界面符合操作者的使用習慣，能夠讓操作人員十分方便對光纖切割機的各參數進行編輯存檔，操作人員也能很方便的直接選擇和調用設備里面不同光纖的切割程序。

      包含符合您所在地區插口的電源線
