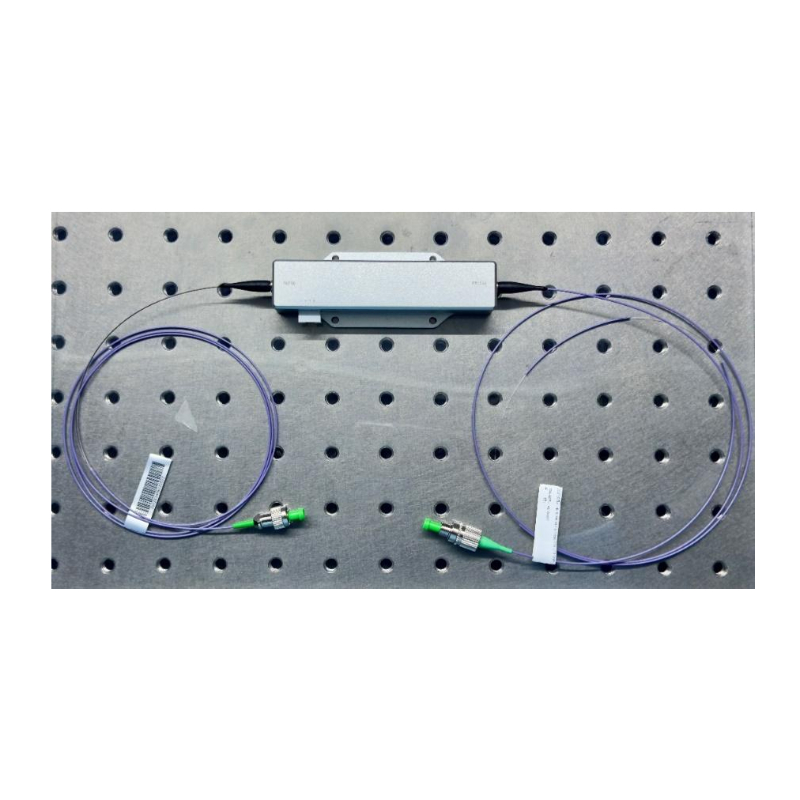

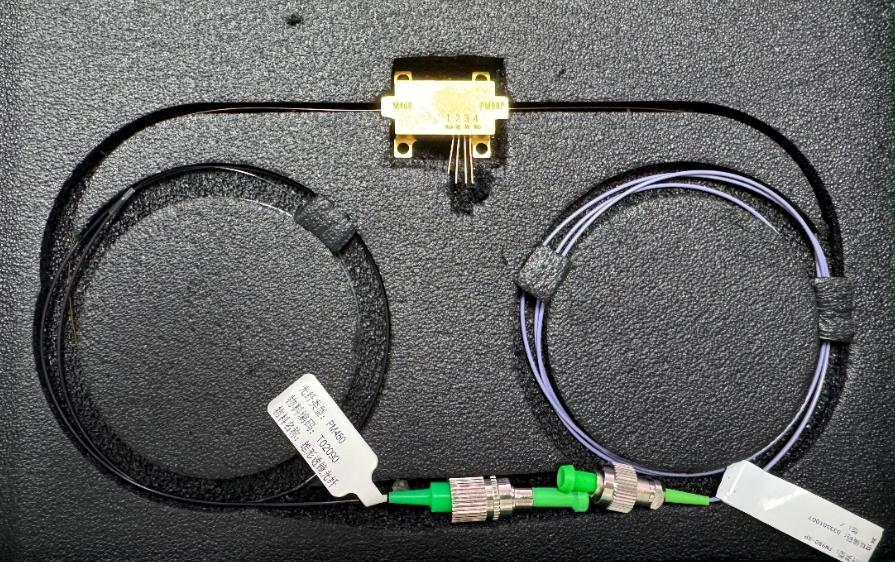

PPLN波導變頻器

PPLN

1018/1064/1550/1560nm

產品描述：

PPLN 波導是一種基于周期極化鈮酸鋰(Periodically Poled Lithium Niobate，PPLN)材料的光波導變頻器件，通過準相位匹配技術可以實現非常高效的激光頻率轉換，波長可以覆蓋350nm～5.2μm。目前，基于鈮酸鋰薄膜材料制備的 PPLN 波導無論在產品的穩定性還是大功率性能上都遠勝于傳統質子交換波導，這一項技術可以幫助用戶輕松拓展激光頻率范圍，并且支持瓦級以上的激光輸出，是目前光纖激光器最常用的非線性模塊。

常用的 PPLN 模塊可以實現1018nm、1064nm、1550nm和1560nm的激光倍頻，也可以實現和頻和差頻。

目前，公司提供的 PPLN 模塊可以接受任意光纖類型訂制，可實現最高 200%/W的光纖

-光纖歸一化轉換效率。產品的工藝靈活性高，可根據用戶需求訂制尾纖類型和輸入類型。

技術指標：

測試數據：

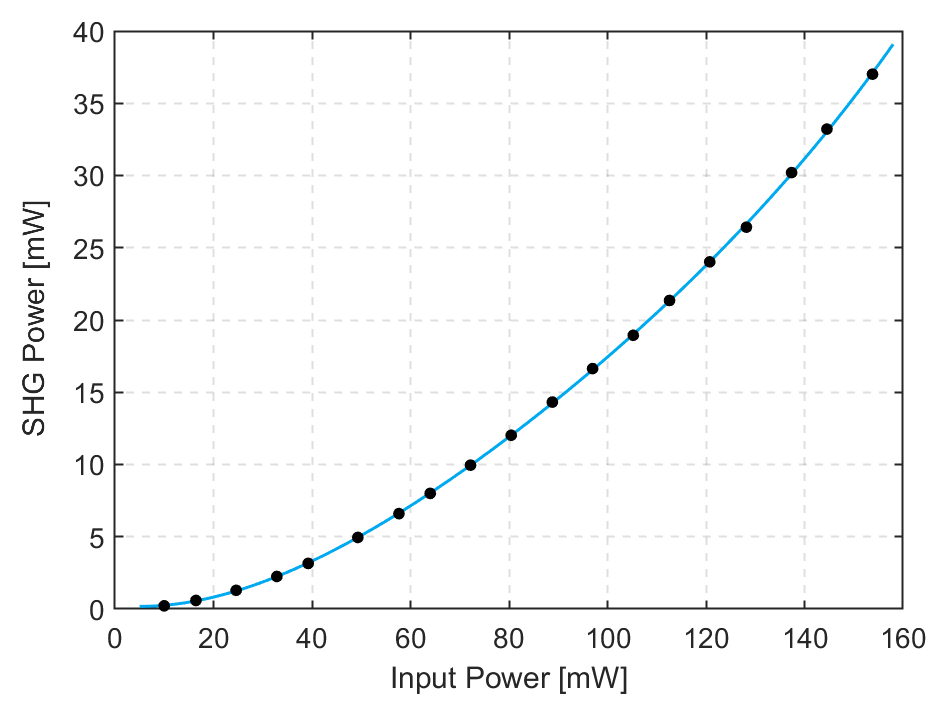

775nm/780nm 緊湊型超高轉換效率低功耗波導

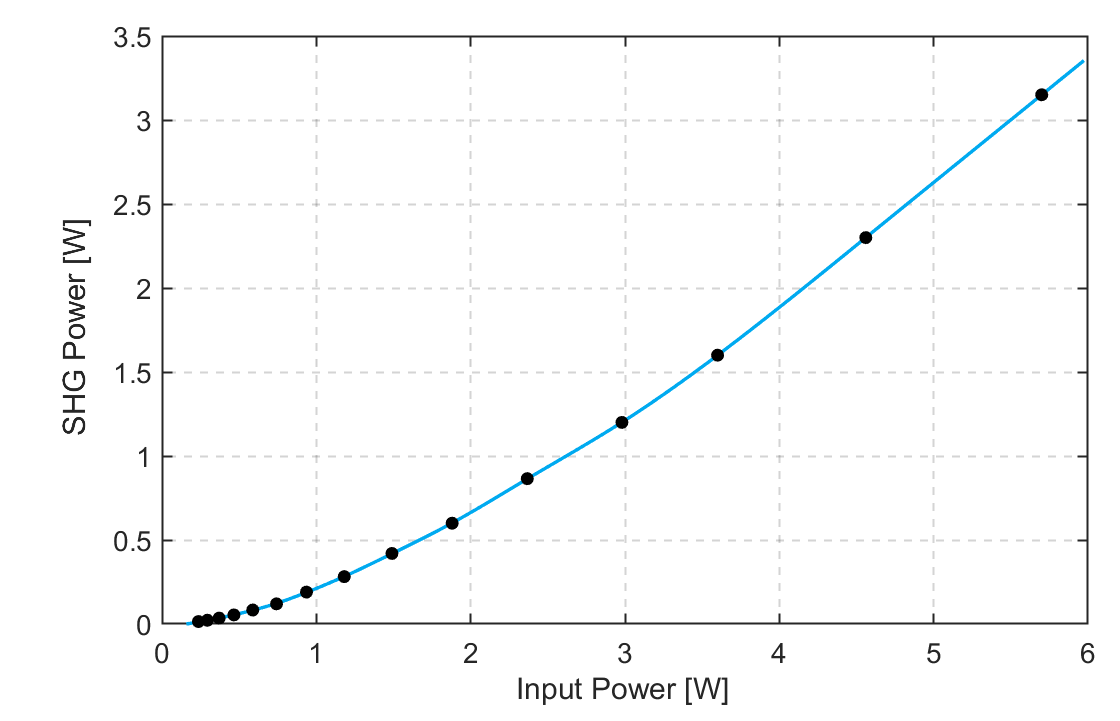

775nm/780nm大功率波導

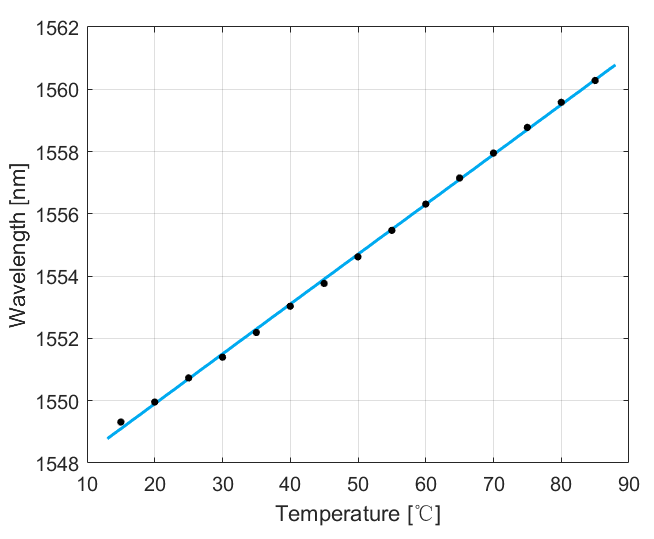

775nm/780nm 溫度調節

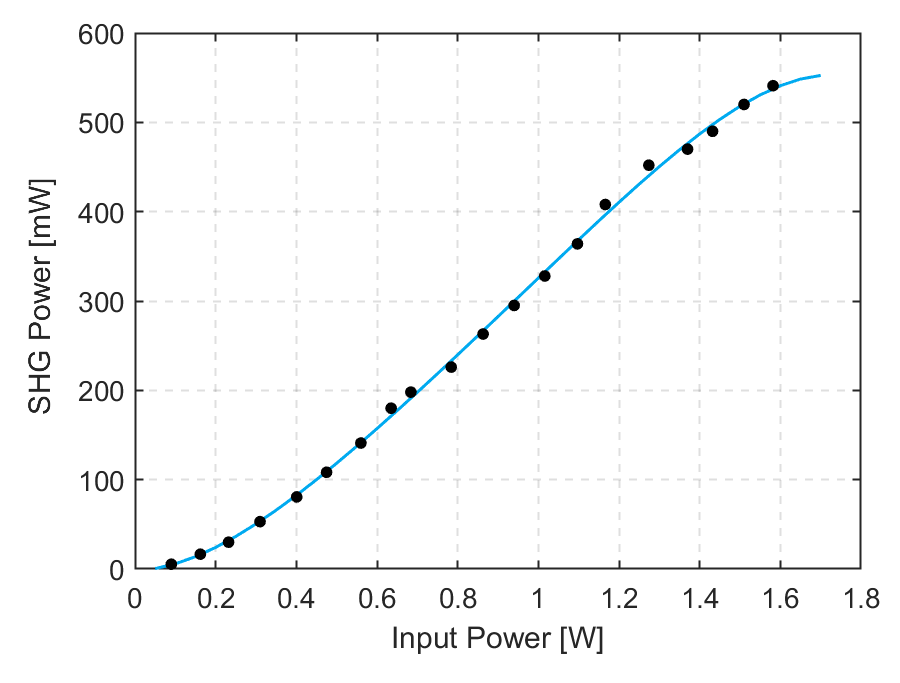

532nm/509nm 波導

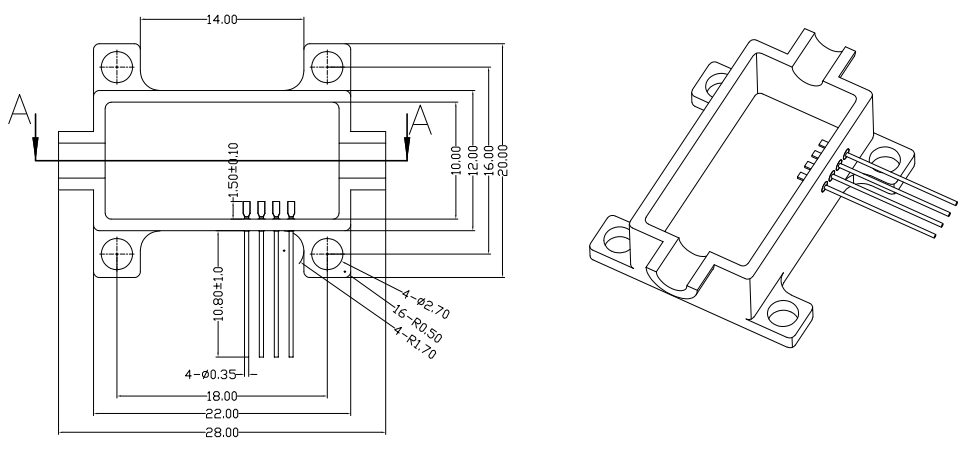

封裝信息(最小)：

訂貨信息：

1. 輸入波長：1018nm；1064nm；1550nm；1560nm；或可定制(350～5200nm)

2. 輸出波長：509nm；532nm；775nm；780nm；或可定制(350～5200nm)

3. 歸一化轉換效率：40～200%/W；或可定制

4. 輸入光纖類型：PM1550；或可定制

5. 輸出光纖類型：PM780；或可定制

6. 連接頭類型：FC/APC；或可定制
