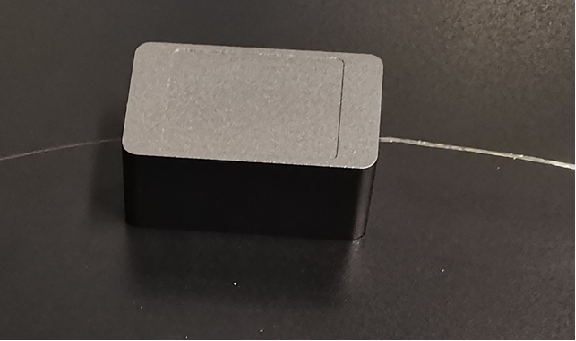

多芯光纖耦合器

三維光波導

扇入扇出

產品描述：

多芯光纖是空分復用技術的一種。由于多芯光纖和單模光纖在尺度和結構上的不同，我們使用基于三維光波導的扇入扇出(Fan-in Fan-out, FIFO)器件實現多芯光纖的復用和解復用。芯片一端為一維波導陣列，另一端是與多芯光纖匹配的三維結構。

其中復用器從一維光纖陣列輸入光信號，耦合進入光波導內部，光束傳播方向發生了改變，在輸出端形成了與多芯光纖匹配的結構，然后耦合進入多芯光纖繼續傳輸。解復用器中光信號從多芯光纖輸入，耦合進入光波導內部，通道三維光波導結構，光束的傳播方向發生了改變，在輸出端形成了與光纖陣列匹配的一維光波導結構，完成解復用。

技術指標：

注：可根據客戶提供的多芯光纖參數定制。

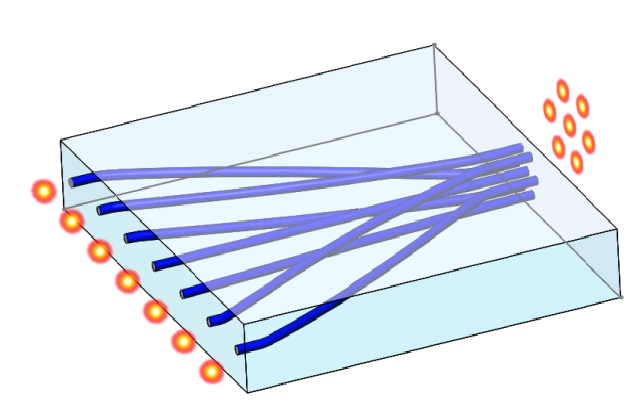

原理：

測試數據：

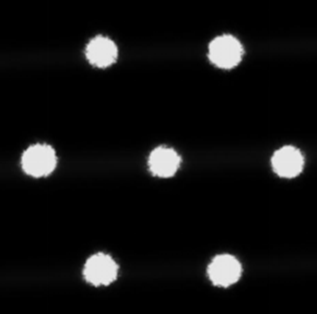

復用器輸出模場

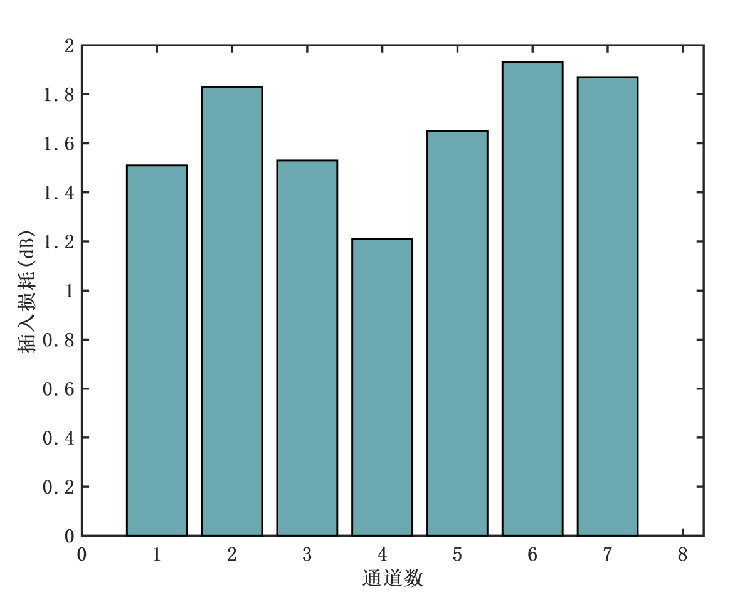

插入損耗

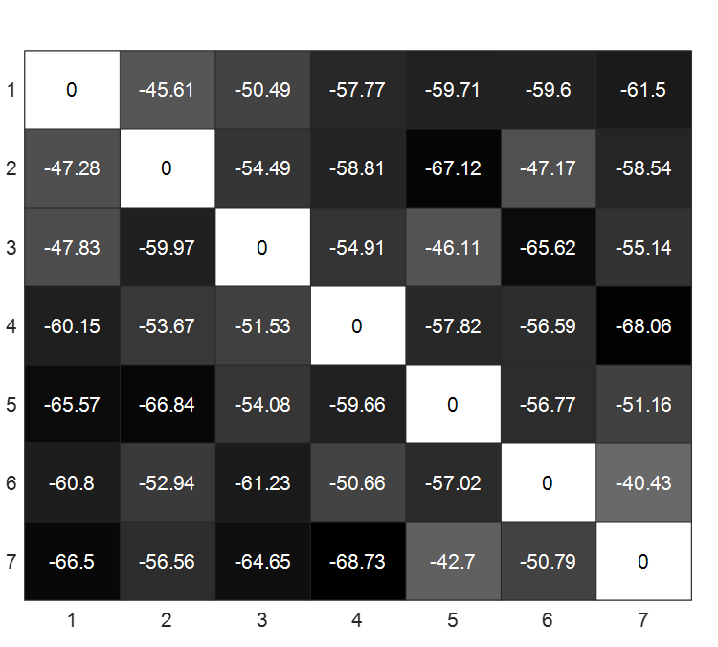

耦合器芯間串?dāng)_
