(488~2100nm保偏耦合器技術規格書-MY.pdf)

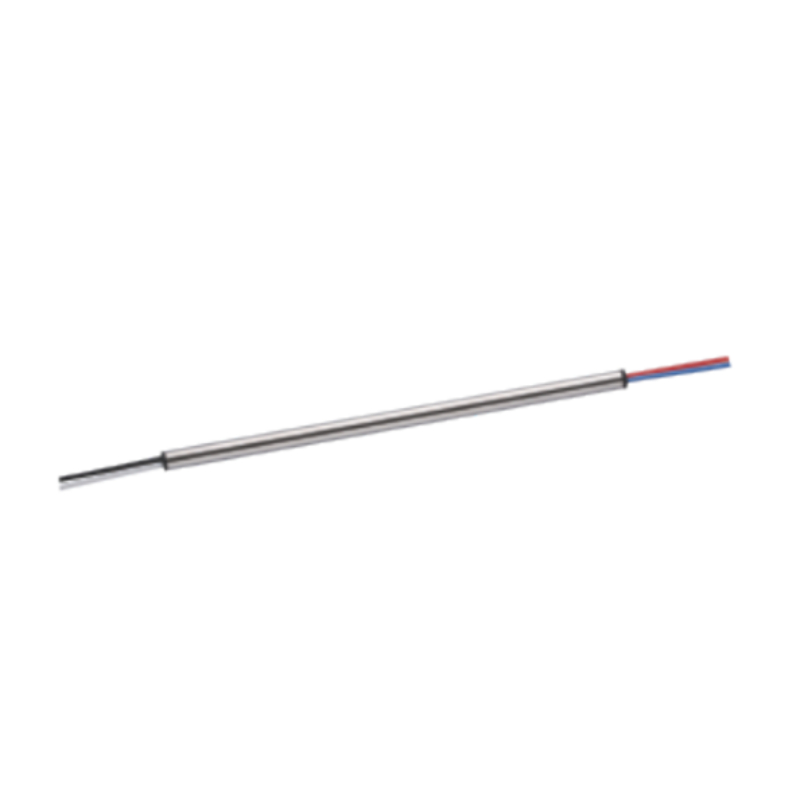

保偏耦合器
488~2100nm
產品描述：
保偏耦合器是一種專為保偏光纖系統設計的光學器件，能夠在保持輸入光偏振態的同時實現光功率的分束或合束。該產品采用精密的光纖熔融拉錐或微光學結構，確保低串?dāng)_、高消光比的偏振保持性能，適用于對偏振敏感的高精度光學系統。
技術指標：
項目 | 指標 | |||||||
中心波長λc(nm) | 488,532,635 | 780,830 | 980,1064 | 1310,1480,1550 | 1700,2000 | |||
工作波長(nm) | ±5 | ±10 | ±10 | ±20 | ±20 | |||
典型附加損耗(dB) | 0.8 | 0.5 | 0.4 | 0.2 | 0.5 | |||
最大附加損耗(dB) | 1.2 | 0.8 | 0.6 | 0.4 | 0.8 | |||
最小消光比(dB) | 18 | 18 | 20 | 20 | 20 | |||
每個連接器的最大附加損耗(dB) | 1.0 | 0.7 | 0.5 | 0.3 | 0.3 | |||
最大光功率CW(W) | 20 | |||||||
熱穩定性(dB/℃) | ≤0.005 | |||||||
| 最小回波損耗(dB) | 50(最小值) | |||||||
| 最小方向性(dB) | 50 | |||||||
信號端口光纖類型 | 保偏光纖 | |||||||
| Tap端口光纖類型 | 單模或保偏光纖 | |||||||
| 工作溫度(℃) | -5~+70 | |||||||
| 存儲溫度(℃) | -40~+85 | |||||||
| 耦合比及其容差 | ||||||||
| 耦合比(%) | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 |
| 最大耦合比容差,λc(%) | ±0.3 | ±0.5 | ±0.7 | ±1.0 | ±2.0 | ±2.0 | ±2.5 | ±3.0 |
| 耦合比(%) | 0.1/99.9 | 0.01/99.99 | ||||||
| 分光比容差,λc(dB) | 30±3 | 40±4 | ||||||
注：表中所列的 消光比ER數據是耦合比大于10%的端口數據。對于耦合比在1～10%之間的TAP端口，ER值會低 2 dB。對于 1%的TAP端口，不考慮ER。
對于 Nufern FUD-3460 光纖和 Nufern PM 1950光纖，ER 將降低2dB。
每增加一個連接器，回波損耗RL降低 5dB，ER降低2dB。連接器key鍵與慢軸對齊。
僅添加連接器時，光功率只有為1W。對于可見光波長，限制為50mw。
僅在中心波長下測試數據。

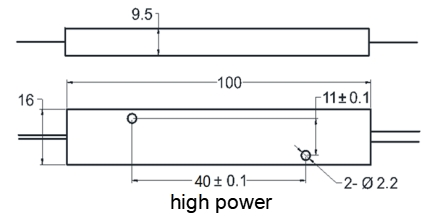

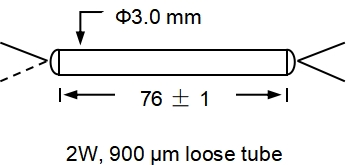

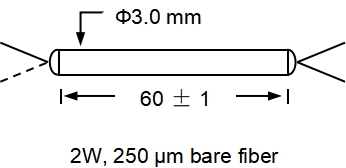

封裝信息：
訂貨信息：

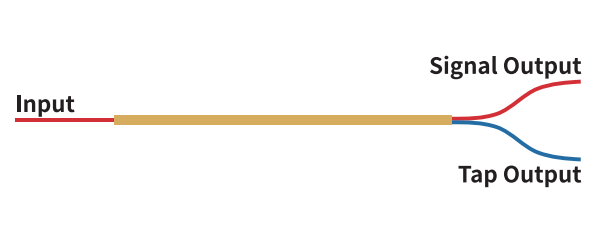

1.結構：1×2；2×2
2.中心波長：488nm；532nm；635nm；780nm；830nm；980nm；1064nm；1310nm；1480nm；1550nm；1700nm；2000nm
3.耦合比(%)：01/99；02/98；05/95；10/90；20/80；30/70；40/60；50/50；0.1/99.9；0.01/99.99
4.TAP端口光纖類型：保偏光纖；單模光纖
5.連接頭類型：FC/UPC；FC/APC；SC/APC；SC/APC
6.封裝類型：2W，0.25mm裸光纖；2W，0.9mm套松管；高功率
7.尾纖長度：0.5m；0.75m；1m
8.光纖類型：Nufern PM 460-HP；Nufern PM 630-HP；PM 850；PM980；PM 1310；PM 1550；Nufern PM 1950；Nufern PM 1060L；或可定制
