((6+1)×1保偏多模泵浦&信號合束器技術規格書-MY.pdf)
保偏多模泵浦&信號合束器
PM(6+1)×1
產品描述：
(6+1)×1保偏泵浦合束器專門設計用來應用于高功率保偏光纖激光器，保偏光纖放大器領域，將2路泵浦能量和1路信號能量合成進入單根雙包層光纖，實現泵浦能量和信號能量在同一根光纖中傳輸。泵浦吸收效率高，插入損耗低，單臂承受功率高達100W，性能穩定可靠。
技術指標：
項目 | 指標 | ||
產品類型 | PM(6+1)×1 | ||
信號波長范圍 | 1064，1500 | ||
泵浦波長范圍 | 900～1000 | ||
泵浦輸入光纖類型 | Nufern 105/125(NA 0.15或0.22 NA） | ||
信號輸入光纖類型 | PM 980, PM 1550, PM-6/125 DC或PM-8/125 DC | ||
輸出光纖類型 | PM-10/125 DC或PM-20/125 DC | ||
信號插入損耗(dB) | <0.8 | ||
泵浦效率(%) | 94(最小值) | ||
最大輸入泵浦功率(W) | 6×50 | 6×100 | |
封裝尺寸 | P2：70×12×8 | P3：100×15×10 | |
工作溫度(℃) | -5～+65 | ||
儲存溫度(℃) | -40～+85 | ||
注：所有輸入光纖的模數之和應小于輸出光纖的模數之和。

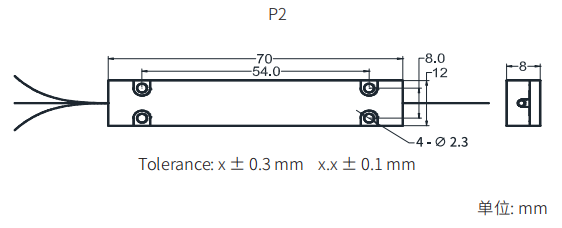

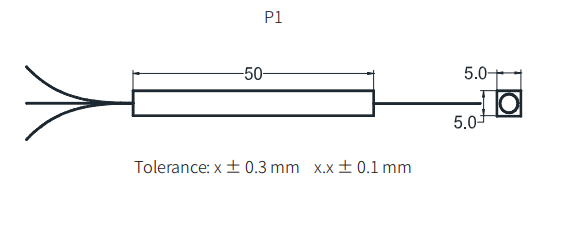

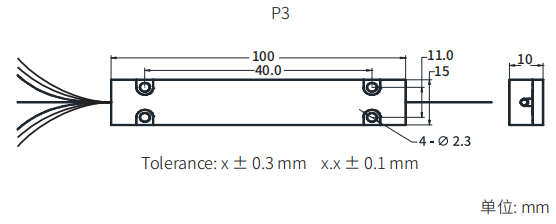

封裝信息：
訂貨信息：
1.信號波長：1064nm；1550nm；或其它
2.泵浦波長：915nm；976nm；或其它
3.泵浦輸入光纖類型：105/125(NA 0.15或0.22 NA）
4.信號輸入光纖類型：PM-6/125 DC；PM-8/125 DC；或其它
5.輸出光纖類型：PM-10/125 DC；PM-20/125 DC；或其它
6.光纖長度：0.75m；1m；或其它
7.封裝類型：P2或P3
