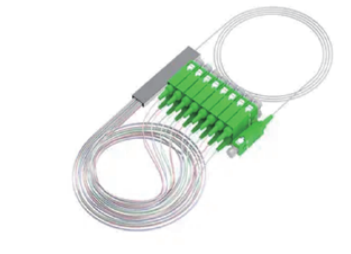

保偏PLC分路器
1310/1550nm
產品描述：
保偏PLC分路器是一種基于平面光波導技術的高性能光分路器件，專為需要保持偏振態穩定的光纖系統設計。該產品采用特殊波導結構和精密工藝，確保光信號在分路過程中維持優異的偏振特性，適用于對偏振敏感的高精度應用場景。
其核心優勢在于出色的偏振保持能力、低插入損耗以及穩定的分光均勻性，能夠在復雜環境下長期可靠工作。緊湊的封裝設計使其易于集成到各類光纖系統中，同時具備良好的環境適應性，適用于寬波長范圍的光信號處理。
該器件廣泛應用于光纖傳感、相干光通信、量子光學及高精度測量等領域，例如光纖陀螺、分布式傳感網絡和偏振復用傳輸系統等。憑借卓越的性能和穩定的表現，保偏PLC分路器成為偏振敏感光系統的理想選擇，并可提供定制化解決方案以滿足不同應用需求。
技術指標：
項目 | 指標 | |||||||||
工作波長(nm) | 1310或1550 | |||||||||
最大偏振相關損耗PDL(dB)1,2 | 0.1 | |||||||||
最小回?fù)p(dB)1,2 | 55 | |||||||||
最小方向性(dB) | 55 | |||||||||
連接頭類型 | FC/APC，F(xiàn)C/PC，SC/APC，SC/PC，LC/APC，LC/PC，或其它 | |||||||||
尾纖長度 | 0.5，1.0，1.5，或其它 | |||||||||
光纖類型 | YOFC或CORNING PM 1310/PM 1550 | |||||||||
| 工作溫度(℃) | -5～+70 | |||||||||
儲存溫度(℃) | -40～+85 | |||||||||
| 配置類型：1×N | 1×2 | 1×3 | 1×4 | 1×6 | 1×8 | 1×12 | 1×16 | 1×24 | 1×32 | 1×64 |
| 最大插入損耗(dB)1,2,3,4 | 3.9 | 6.2 | 7.2 | 9.4 | 10.4 | 12.6 | 13.7 | 15.8 | 16.8 | 21 |
| 最大損耗均勻性(dB)1,2,3,4 | 0.4 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 1.2 | 1.5 | 1.5 | 2.5 |
| 最小偏振消光比(dB) | 20 | 18 | 16 | |||||||
| 封裝尺寸L×W×H(mm)5 | 40×4×4 | 50×7×4 | 60×12×4 | |||||||
| 封裝尺寸L×W×H(mm)6 | 60×7×4 | 50×7×4 | 80×20×6 | 100×40×4 | ||||||
| 封裝尺寸L×W×H(mm)7 | 100×80×10 | 120×80×18 | 140×115×18 | |||||||
| 配置類型：2×N | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | |||||
| 最大插入損耗(dB)1,2,3,4 | 4.2 | 7.8 | 11.2 | 14.2 | 17.3 | |||||
| 最大損耗均勻性(dB)1,2,3,4 | 0.6 | 1.2 | 1.4 | 1.8 | 2.0 | |||||
| 最小偏振消光比(dB) | 20 | 18 | 16 | |||||||
| 封裝尺寸L×W×H(mm)5 | 40×4×4 | 50×7×4 | 80×20×6 | |||||||
| 封裝尺寸L×W×H(mm)6 | 60×7×4 | 60×12×4 | 80×20×6 | |||||||
| 封裝尺寸L×W×H(mm)7 | 100×80×10 | 120×80×18 | 140×115×18 | |||||||
*1: 在室溫下測量
*2: 在1310nm或1550nm下測量
*3: 包括PDL
*4: 排除連接器損耗、TDL和WDL
*5: 250μm光纖類型(In: Bare/Out:Ribbon)
*6: 900μm光線類型(all Port Separated 900μm)
*7: AABS盒子, 900μm或3.0mm松套管

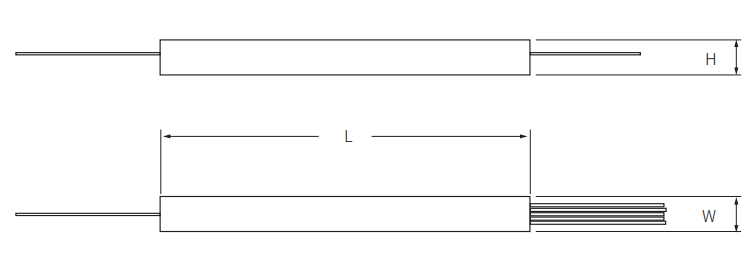

封裝信息：
訂貨信息：
1.工作波長：1310nm；1550nm
2.配置類型：1×N(N=2,3,4,6,8,12,16,24,32,64)；2×N(N=2,4,8,16,32)
3.光纖類型：YOFC或CORNING PM 1310/PM 1550
4.尾纖長度：0.5m；1m；1.5m；或其它
5.尾套類型：0.25mm裸光纖；0.9mm套松管；3mm光纜
6.連接頭類型：FC/APC；FC/PC；SC/APC；SC/PC；LC/APC；LC/PC；或其它
