(免纏繞插回?fù)p測試儀MY8307技術規格書-MY.pdf)

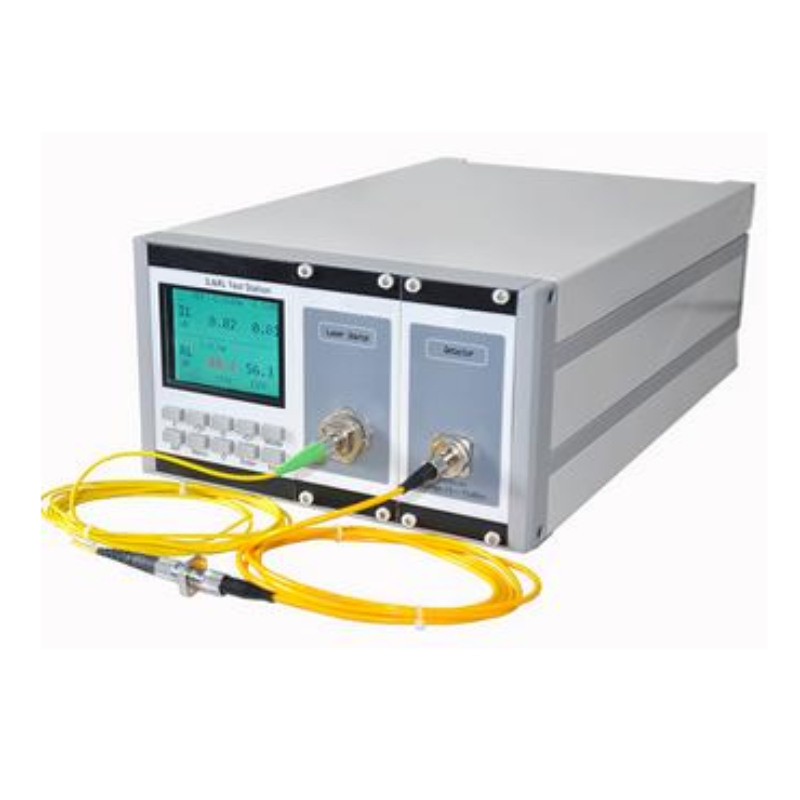

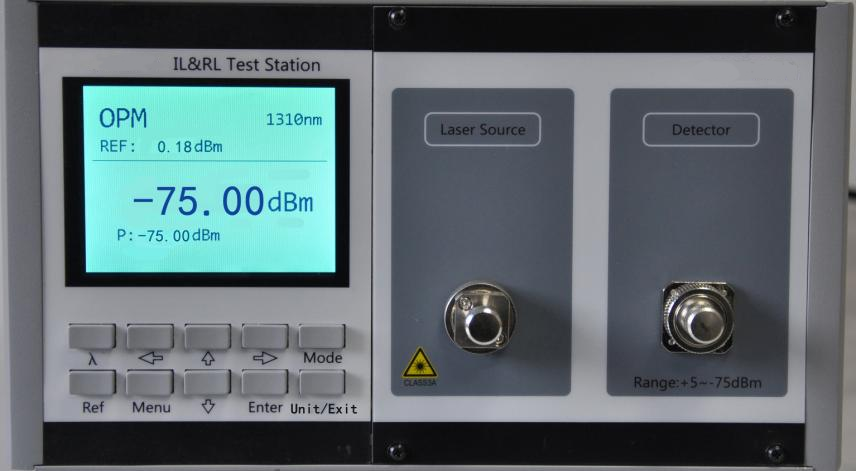

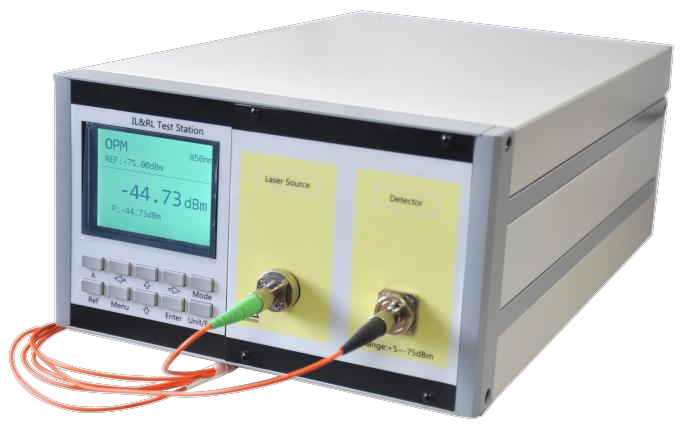

免纏繞插回?fù)p測試儀MY8307
-75～+5dBm
產品描述：
MY8307系列免纏繞插損&回?fù)p測試儀采用模塊化設計、具有更高的光源穩定度，回?fù)p測試精度，以及更為豐富的測試模式和軟件應用功能。免纏繞回?fù)p測試儀填補了國內市場和技術的空白，極大的提高了光器件回波損耗的測試效率，同時針對一些不能或不便于纏繞的光器件的回波損耗測試給出了良好的解決方案。
技術指標：
光功率計
項目 | 指標 | |
探測器類型 | 銦砷化鎵(InGaAs) | 積分球 |
探測器大小 | φ2.0 /3×4 | φ2.0 |
波長測試范圍 | 850～1700 | 850～1700 |
光功率探測范圍(dBm) | -75～+5 | -55～+10 |
線性度 | ±0.04dB(-55～+5dBm) ±0.08dB(-65～-55dBm) ±0.2dB(-75～-65dBm) | ±0.04dB(-35～+10dBm) ±0.08dB(-45～-35dBm) ±0.2dB(-55～-45dBm) |
適用光纖類型 | 標準單模光纖及多模光纖 | |
總不確定度(%) | ±3 | |
總噪聲(pW) | <10 | |
| 測量單位 | dBm/dB | |
插損
項目 | 指標 | |
光纖類型 | 單模 | 多模 |
光源類型 | FP Laser | LD |
光波長(nm) | 1310&1550 | 850&1300 |
工作帶寬 | ±10 | ±30 |
環形通量標準 | 不關注 | 符合IEC-61280-4-1 |
輸出功率(dBm) | >-7 | >-27 |
光源穩定度 | 0.01dB/15min 0.03dB/8hour | 0.01dB/15min 0.05dB/8hour |
| 纖芯 | 9/125 | 50/125或62.5/125 |
| 光輸出接口 | FC/APC | |
回?fù)p
項目 | 指標 | |
光纖類型 | 單模 | 多模 |
光源類型 | FP 脈沖Laser | |
回?fù)p測試范圍(dB) | ±1dB(12～55dB) ±1.5dB(55～65dB) | ±1dB(12～40dB) ±1.5dB(40～50dB) |
回?fù)p標準線 | 2～10 | |
線纜最短長度 | 2(末端APC) 3(末端PC) | |
線纜最長長度 | 1000 | |

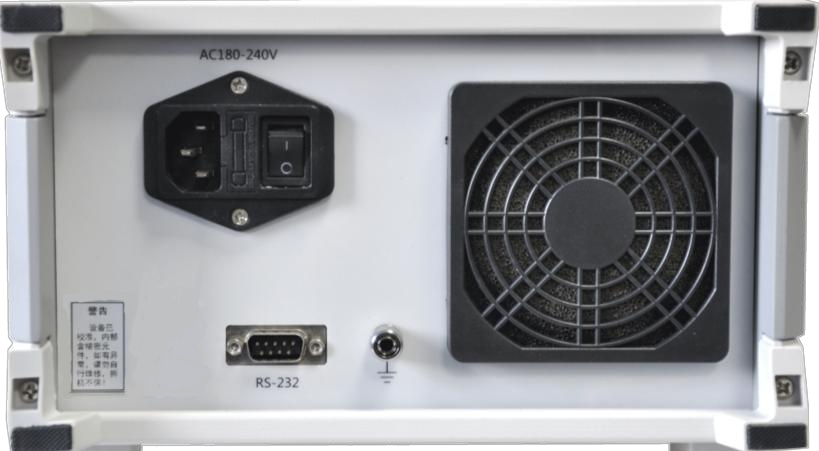

主機
項目 | 指標 |
工作電源 | 180V～260V AC 50Hz |
開機穩定時間 | 15 |
建議校準周期(月) | 18 |
工作溫度(℃) | +5～+40 |
存儲溫度(℃) | -15～+70 |
重量 | <5 |
外觀尺寸 | 3U×235×380 |
注：
免纏繞插損&回?fù)p測試儀光功率計部分選用InGaAs為探測元件，其測試的波長為850～1700nm。
免纏繞插損&回?fù)p測試儀光功率計部分選用直徑為2mm的大探測器，用戶如對探測器面積有要求，可參考本系列其它產品或聯系我公司。
線性度指標是在20～25℃室溫下測得。
總不確定度在20～25℃室溫下，功率探測范圍-65～+5dBm時，使用標準光源重復測試所得。
總噪聲是在無光信號輸入的情況下，內部噪聲的總和的最大值。 6.單模免纏繞插損&回?fù)p測試儀的標準激光光源配置為1310nm及1550nm，支持雙波長單模插損&回?fù)p測試。如客戶需要測試多模器件或指定其它波長，可聯系我公司。
訂貨信息：
標準配置
序號 | 物資名稱 | 數量 | 單位 | 備注 |
1 | MY8307整機 | 1 | 臺 | |
2 | φ2.0 PIN管適配器 | 1 | 套 | |
3 | FC/APC～FC/APC標準纖 | 1 | 條 | |
4 | FC/APC～FC/PC標準纖 | 1 | 條 | |
5 | MPO半成品適配器(僅積分球版本) | |||
6 | MPO成品適配器(僅積分球版本) | |||
| 7 | FC/APC精工法蘭 | 1 | 個 | |
| 8 | 清潔棉簽 | 1 | 包 | |
| 9 | RS232轉USB線 | 1 | 條 | |
| 10 | 電源線 | 1 | 條 | |
| 11 | 光盤 | 1 | 張 | |
| 12 | 說明書 | 1 | 份 | |
| 13 | 成品檢驗報告 | 1 | 份 | |
| 14 | 合格證 | 1 | 份 |
選項
1.光纖類型： 單模；多模
2.波長類型：?jiǎn)尾ㄩL(zhǎng)1310nm或850nm；單波長1550nm或1300nm；雙波長
3.探測器類型:標準2.0探測器；積分球；3×4mm探測器
4.光纖型號：9/125 SMF光纖；50/125 MMF光纖；62.5/125 MMF光纖
