(手持式插回?fù)p測試儀MY3308技術規格書-MY.pdf)

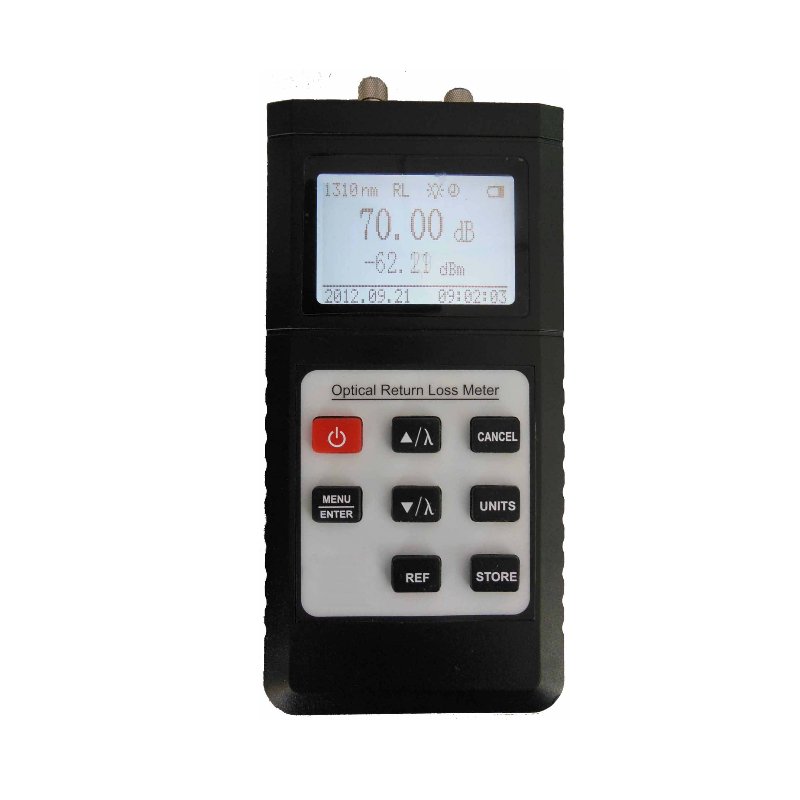

手持式插回?fù)p測試儀MY3308
回?fù)p波長：1310/1550nm(±20nm)
回?fù)p測試范圍：0～70dB
插損波長：800～1700nm
插損測試范圍：-70～+6dBm
產品描述：
在光纖安裝和系統運行的過程中，其回波損耗是一項重要的性能參數，在實際光通信系統中，往往有多個插入器件，每個插件產生的反射能量部分或全部返回到反射源，對發射源造成有害影響。MY3308光回?fù)p儀設計用于測量各種光器件、光鏈路的反射衰耗，控制光纖接頭質量，是應用于現場的最優化解決方案。可分別用做光回?fù)p測試儀、插損測量?jī)x、光功率計、光源，并具有數據儲存功能。
技術指標：
回?fù)p模式
項目 | 指標 |
測試波長(nm) | 1310/1550(±20) |
譜寬 | <5 |
輸出功率(dBm) | ≥-5 |
穩定度(dB/30min) | ±0.05 |
測量范圍(dB) | 0～70 |
精度(dB) | ±0.5 |
分辨率(dB) | 0.01 |
接口類型 | FC/APC |
插損模式
項目 | 指標 |
波長范圍 | 800～1700 |
校準波長(nm) | 850、1300、1310、1490、 1550、 1625 |
顯示單位 | dBm、dB、xW |
測量范圍(dBm) | -70～+6 |
不確定度(dB) | ±0.25 |
線纜最長長度 | 1000 |
工作溫度(℃) | -10～+60 |
存儲溫度(℃) | -25～+70 |
| 自動關機時間 | 10 |
| 電池持續工作時間 | 60 |
| 電源 | 3節AAA1.5V電池 |
| 重量 | 200 |
| 外形尺寸 | 150×74×26 |
主機
項目 | 指標 |
顯示屏 | LCD |
通訊接口 | USB |
電源 | 3節1.5V AA電池/USB供電 |
工作溫度(℃) | +5～+40 |
存儲溫度(℃) | -15～+70 |
相對濕度(%) | 0～85(不冷凝) |
重量(g,不含護套、電池) | 380 |
外觀尺寸 | 180×90×36.5 |
注：
1.以上技術指標均在T=23±2℃測試。
2.需開機預熱15分鐘后測試。
3.回?fù)p在0～60dB時測試。
4.在λ=1310nm，輸入功率在-50～+6dBm時測試。
訂貨信息：
序號 | 物資名稱 | 數量 | 單位 | 備注 |
1 | MY3308主機 | 1 | 臺 | |
2 | 操作說明書 | 1 | 本 | |
3 | 護套 | 1 | 個 | |
4 | 1.5V AA電池 | 3 | 節 | |
5 | USB數據線 | 1 | 根 | |
6 | 棉簽 | 1 | 包 | |
| 7 | 干燥劑 | 1 | 包 | |
| 8 | 5V USB適配器 | 1 | 包 | |
| 9 | 合格證 | 1 | 個 | |
| 10 | 產品保修卡 | 1 | 個 | |
| 11 | CD光盤 | 1 | 個 | |
| 12 | FC/APC-FC/PC標準纖 | 1 | 根 |
