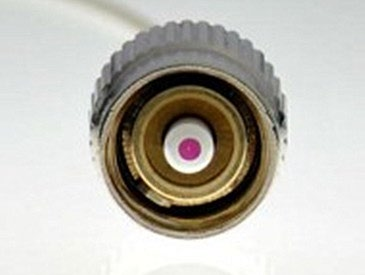

光纖鍍膜加工

波長可選

產品描述：

本公司最新研發在光纖頭上提供多種涂層，包括全/部分反射膜、長通、短通、帶通，以及抗反射設計。應該理解的是，干擾涂層的性能取決于入射角(AOI)，纖維呈現AOI到涂層尖端的分布。此外，本公司的涂層尖端其硬度足以連接到其他光纖，從而使過濾器浸入玻璃過濾器配置中。所選光纖的數值孔徑(NA)以及光纖在應用中的連接方式將影響濾波器性能。

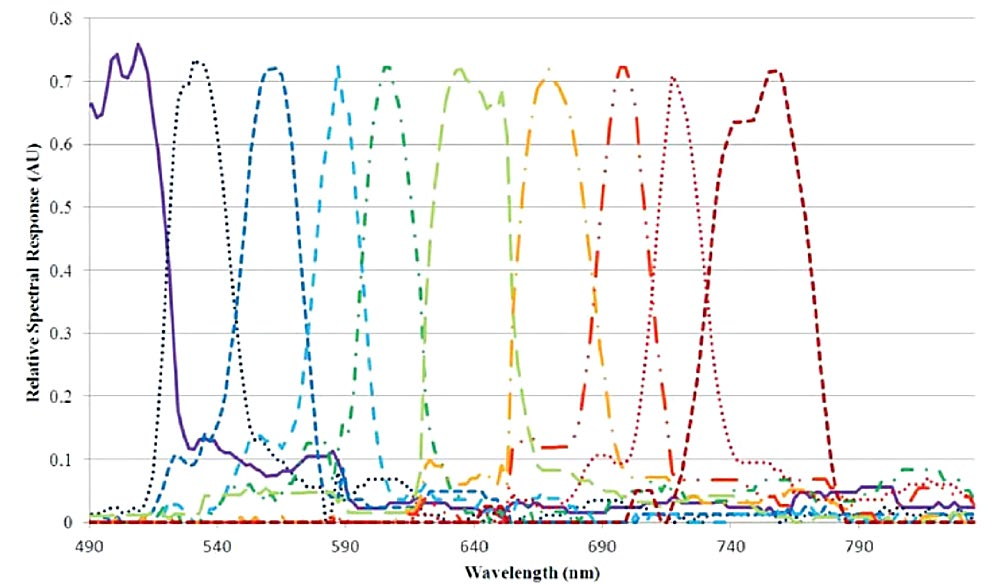

鍍膜曲線：

雖然多模光纖中的角分布必須考慮涂層處的AOI分布，但單模光纖和多模光纖都可以涂覆。涂層可以設計為在與另一根光纖或空氣耦合時工作。我們可以提供廣泛的濾波器設計，如抗反射、帶通、短通、長通和部分反射器。鍍膜短可以是接頭、裸纖、錐形或透鏡光纖都可以。

訂貨信息：

濾波膜特征

1.反射鏡波段：長波通(LP)；短波通(SP)；帶通(BP)

2.反射鏡類型：全反射；部分反射

3.起始波長和帶寬：可定制

4.截止波長合帶寬：可定制

5.峰值透過率(T)：可定制

6.峰值反射率(R):可定制

7.反射波長范圍：可定制

8.衰減波長范圍：可定制

9.衰減光密度(OD):可定制

光纖特征

1.數值孔徑(NA)：可定制

2.纖芯直徑：可定制

3.包層直徑：可定制

4.光纖長度:可定制

5.光纖材料：玻璃；塑料；硫系化合物

6.工作模式：單模；多模

7.模式填充程度:可定制

8.套管最大工作溫度:可定制

9.光纖類型:保偏光纖；微結構光纖；或其它

光纖端面特征

1.第一端連接器：FC；SC；LC；SMA；或無

2.第二端連接器：FC；SC；LC；SMA；或無

3.無連接器：切割；透鏡；裸光纖

4.哪一端需要涂層：可定制

光纖配置

1.鍍膜數量：可定制

2.光纖供應商：可定制

3.在空氣中工作的涂層尖端：可定制

4.涂層尖端連接到未涂層尖端：可定制

注意事項：

1.陡峭的光譜邊緣和嚴格的阻塞規范導致設計具有高物理厚度。我們發現光纖的尖端可以支撐高達6μm的材料。厚涂層可能會分層和/或?qū)е滦?包層泄漏。建議客戶使用建議過濾器的厚度。

2.高NA的多模光纖導致高AOI。高AOI會導致任何干擾濾波器藍移。觀測到的光譜性能將是每個角度性能的加權平均值。這些光譜位移可以建模和測量在AOI實驗室。

3.我們在監測沉積過程中纖維尖端的反射率。這就需要監控光纖的未涂層端必須用連接器(最好是FC/PC)端接。如果連接端不適用于給定的應用，我們將在客戶光纖附近放置一根額外的光纖，用于監控。

4.如果一個單模尖端被涂覆并連接到另一個單模尖端，會出現接近零的藍移。光纖的數量一次沉積允許的長度取決于光纖配置(連接、切割、捆綁等)。
