(1×N保偏光開關技術規格書-MY.pdf)

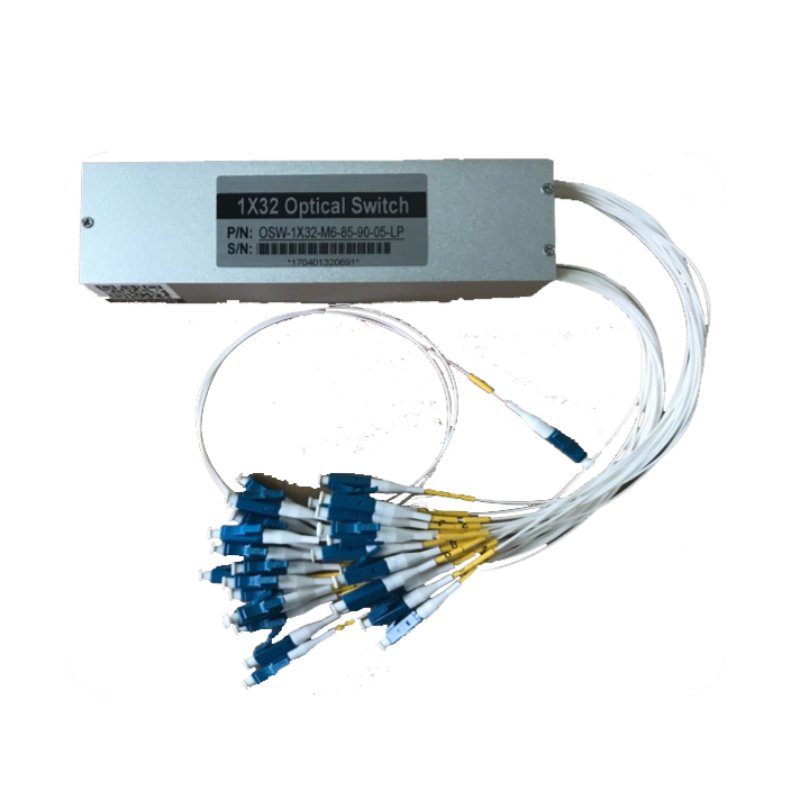

1×N保偏光開關
步進電機
最多64通道
產品描述：
1×N保偏光開關是一種高性能光學器件，能夠在保持輸入光偏振狀態的同時，將光信號從1個輸入端口切換到N個輸出端口(如1×2、1×4、1×8等)。該產品廣泛應用于光纖傳感、量子通信、激光雷達、保偏光纖系統等領域，特別適用于對偏振態敏感的精密光學系統。
技術指標：
項目 | 指標 |
工作波長 | 532,650,780,850,980,1064,1260～1660 |
| 測試波長 | 532,650,780,850,980,1064,1310,1490,1550,1650 |
插入損耗(dB) | 0.6(典型值) |
| 1.2(最大值) | |
回波損耗(dB) | ≥55(單模) |
串?dāng)_(dB) | ≥-80 |
消光比(dB) | ≥18 |
| 波長相關損耗(dB) | ≤0.25 |
溫度相關損耗(dB) | ≤0.30 |
重復度(dB) | ≤±0.05 |
| 壽命(次) | 3×108 |
| 可承載光功率 | ≤1000 |
| 切換時間 | ≤10(相鄰端口切換) |
| 工作溫度(℃) | -20～+70 |
| 儲存溫度(℃) | -40～+85 |
| 工作電壓、電流(V/A) | +5/1.0 |
| 封裝尺寸 | 135×40×32 |

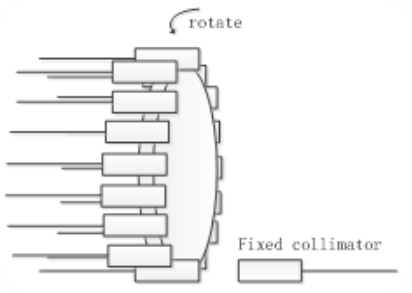

原理：

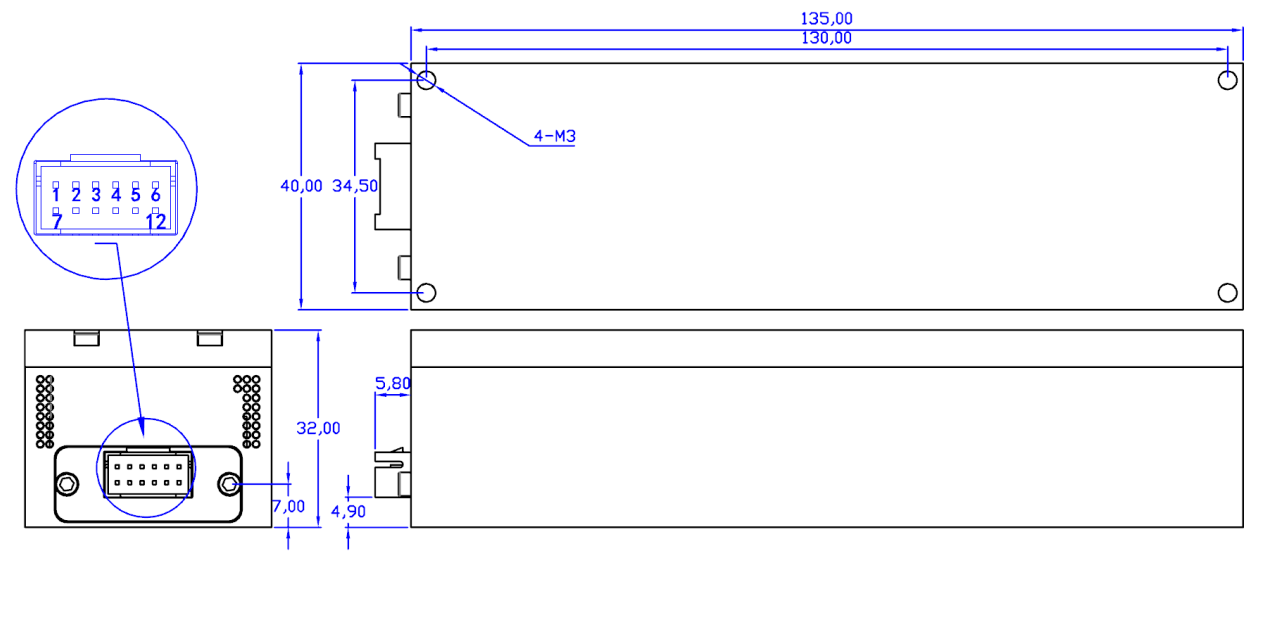

封裝信息：
1×N(N≤32)
管腳：
管腳編號 | 類型 | 名稱 | 功能 |
1 | Input | /RESET | TTL用，低電平復位到通道0。高電平意味著信道選擇位是有效的。 |
2 | Input | D0 | TTL，D0是低位,D4是高位,例如：00000b=1CH；11111b=32CH。 |
3 | Input | D1 | |
4 | Input | D2 | |
5 | Input | D3 | |
6 | Input | D4 | |
| 7 | Out | /READY | TTL,待機(高=未準備,低=準備) |
8 | Out | ERROR | TTL,錯誤(高=錯誤,低=沒錯誤) |
9 | Power in | GND | 接地 |
| 10 | Power in | 5V | 5.0±5% V直流供電(max 500mA) |
| 11 | S- | RS232(485) | RX(B) |
| 12 | S+ | RS232(485) | TX(A) |
注：當使用RS232控制光開關時，僅僅需要連接9~12#管腳即可，其余管腳懸空。
訂貨信息：
1.端口：1～64
2.工作波長：780nm；850nm；1310nm；1550nm；1310/1550nm
3.光纖類型：SM9/125；MM50/125；MM62.5/1253；Hi1060；保偏光纖
4.尾纖長度：50cm；100cm；150cm
5.尾纖類型：0.25mm裸光纖；0.9mm套管；2mm光纖陣列
6.連接頭類型：FC/PC；FC/APC；SC/PC；SC/APC；LC/PC；LC/APC；ST/PC
7.控制方式：TTL+RS232；TTL+RS485；USB
8.外形封裝：135×40×32mm；135×64×32mm
