(1×128光開關技術規格書-MY.pdf)
1×128光開關
850&1310nm或1260～1650nm
產品描述：
1×128光開關是一種高性能光路切換設備，支持單輸入端口與128個輸出端口之間的動態光路分配。采用MEMS(微機電系統）、熱電或機械式技術，實現低損耗、高可靠性的光信號切換，適用于大規模光纖網絡、測試系統及數據中心。
技術指標：
|
項目 |
指標 |
|
工作波長(nm) |
850&1310或1260~1650 |
|
插入損耗(dB) |
1.5(典型值) |
| 1.8(最大值) | |
|
回波損耗(dB) |
≥55(單模)，≥40(多模) |
|
串?dāng)_(dB) |
≥-80 |
|
偏振相關損耗(dB) |
≤0.10 |
| 波長相關損耗(dB) |
≤0.25 |
|
溫度相關損耗(dB) |
≤0.30 |
|
重復度(dB) |
≤±0.05 |
| 壽命(次) |
3×107 |
|
可承載光功率 |
≤1000 |
| 切換時間 | ≤10(相鄰端口切換) |
| 工作溫度(℃) | -20～+70 |
| 儲存溫度(℃) | -40～+85 |
| 工作電壓、電流(V/A) | +5/1.0 |
| 封裝尺寸 | 135×80×32 |
| 控制方式 | TTL+RS232或TTL+RS485 |
| 光纖長度 | <1.5 |
| 連接頭類型 | 多種長度可選 |

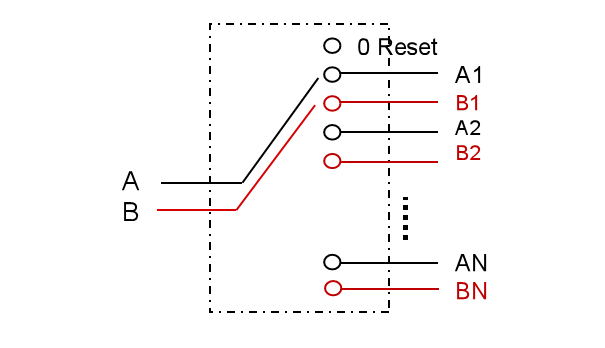

原理：

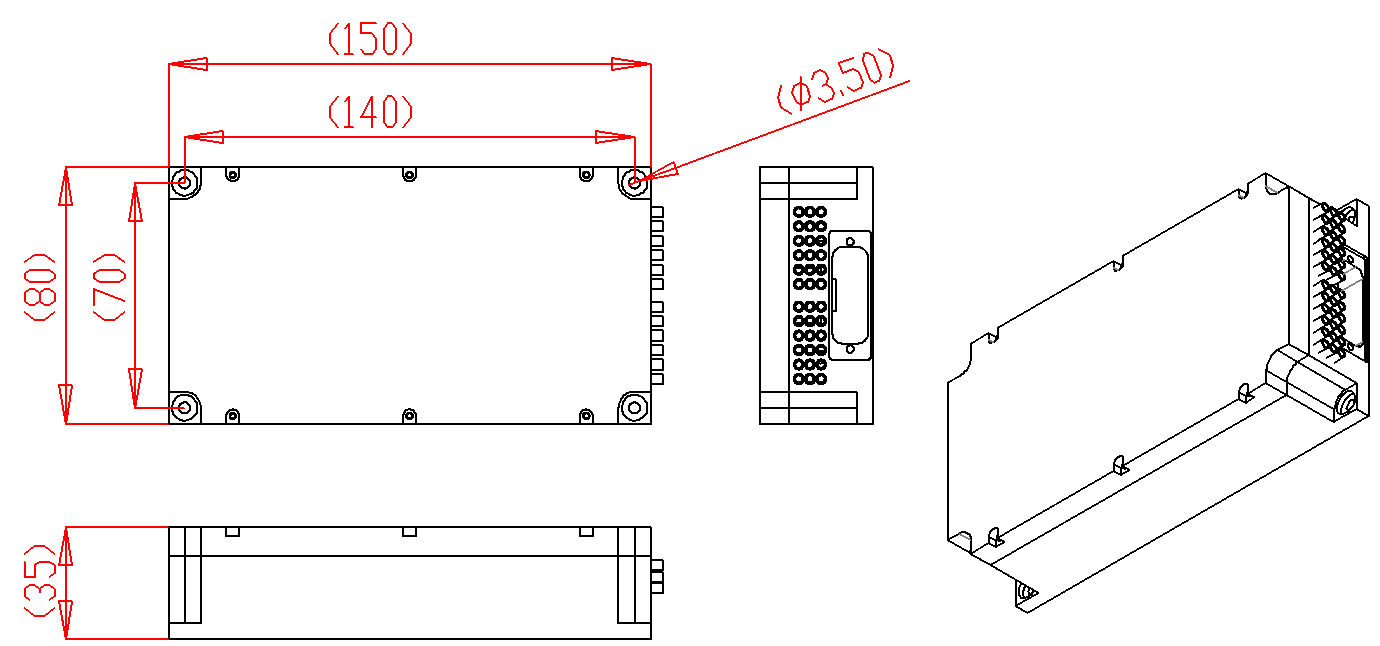

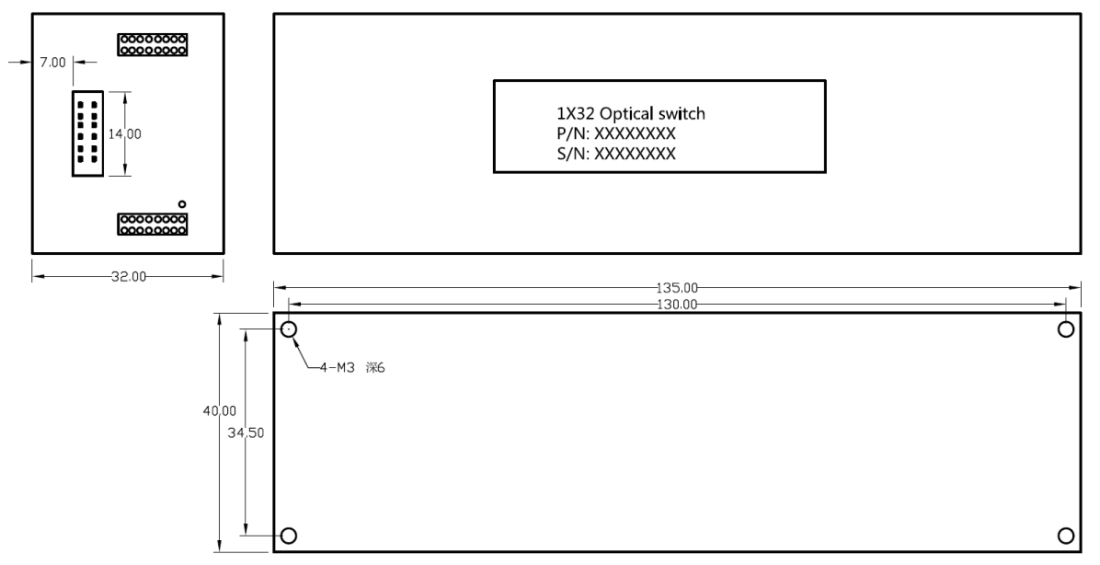

封裝信息：
1×N(N≤64)
1×N(N≤128)
管腳：
|
管腳編號 |
類型 | 名稱 |
功能 |
|
1 |
Input | /RESET | TTL用，低電平復位到通道0。高電平意味著信道選擇位是有效的。 |
|
2 |
Input | D0 |
TTL，D0是低位,D4是高位,例如：00000b=1CH；11111b=32CH。 |
|
3 |
Input | D1 | |
|
4 |
Input | D2 | |
|
5 |
Input | D3 | |
|
6 |
Input | D4 | |
| 7 | Out | /READY |
TTL,待機(高=未準備,低=準備) |
|
8 |
Out | ERROR |
TTL,錯誤(高=錯誤,低=沒錯誤) |
|
9 |
Power in | GND |
接地 |
| 10 | Power in | 5V |
5.0±5% V直流供電(max 1000mA) |
|
11 |
S- | RS232(485) |
RX(B) |
| 12 | S+ | RS232(485) | TX(A) |
注：當使用RS232控制光開關時，僅僅需要連接9~12#管腳即可，其余管腳懸空。
訂貨信息：
1.端口：1～32
2.工作波長：850nm；1310nm；1550nm；1310/1550nm
3.光纖類型：SM9/125；MM50/125；MM62.5/125
4.尾纖長度：50cm；100cm；150cm
5.尾纖類型：0.25mm裸光纖；0.9mm套管；2mm光纖陣列
6.連接頭類型：FC/PC；FC/APC；SC/PC；SC/APC；LC/PC；LC/APC；ST/PC
7.控制方式：TTL+RS232；TTL+RS485；USB
8.外形封裝：135×80×32mm；135×64×32mm
850&1310或1260~1650nm 1×128光開關
