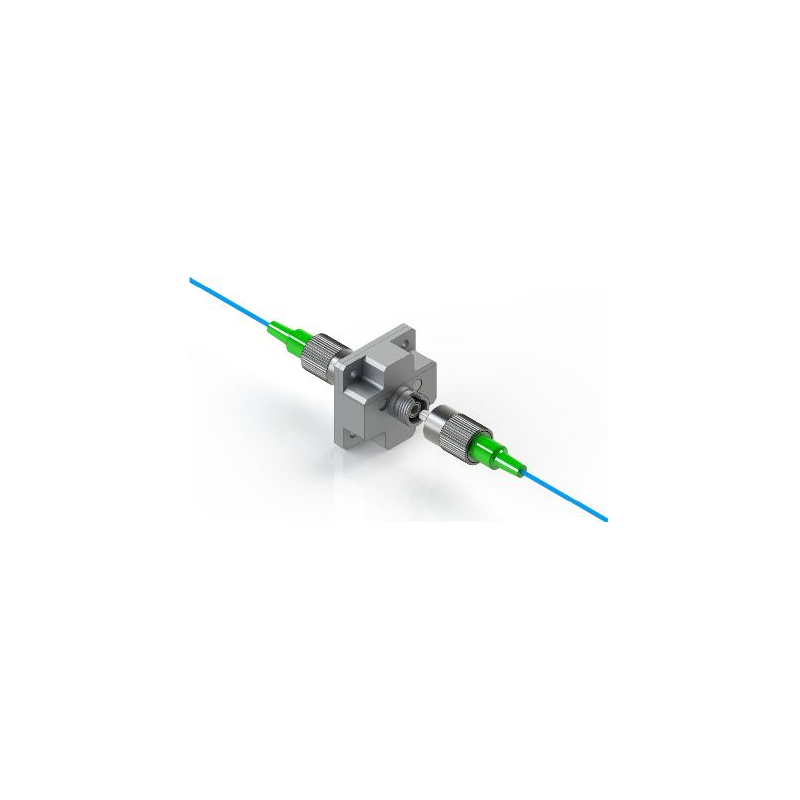

FC擴束連接器

780～1550nm

產品描述：

閔壹光電推出的FC擴束連接器采用了先進的微透鏡準直工藝。通過獨特的擴束技術，光纖出射的光束能夠?qū)崿F(xiàn)準直光束的方向和位置與陶瓷物理軸心的完美重合。這使得該連接器可以通過預裝配的FC閉口套管實現插拔式互連，極大地提高了使用便捷性。

同時，由于采用了準直技術，我們可以在光纖端面進行鍍膜或應用End-cap工藝，從而顯著提升光纖端面的耐受功率。使得其單模連接器最高耐受功率高可達5W,解決了傳統單模連接器無法處理高功率應用的問題。

此外，該法蘭中間嵌入了三個功能轉盤，用戶可以根據需求自定義轉盤的功能。例如，使用半波片(HWP)轉盤可以優化耦合消光比，或者將光的慢軸通光方向旋轉為快軸通光方向，從而實現通光軸的轉換。此外，還可以將波片替換為偏振片，使其具備起偏器的功能，用于提高消光比。這種靈活的設計為用戶提供了多樣化的應用選擇，滿足不同實驗和應用需求。

與傳統FC連接器的窄鍵和寬鍵設計不同，該法蘭采用了光積木專利的V型鍵槽結構。這種創新設計顯著提升了重復插拔時的消光比穩定性。此外，由于采用非接觸式擴束連接方式，避免了端面接觸磨損的問題，同時提高了連接頭的抗污能力，從而大幅延長了跳線的使用壽命。

技術指標：

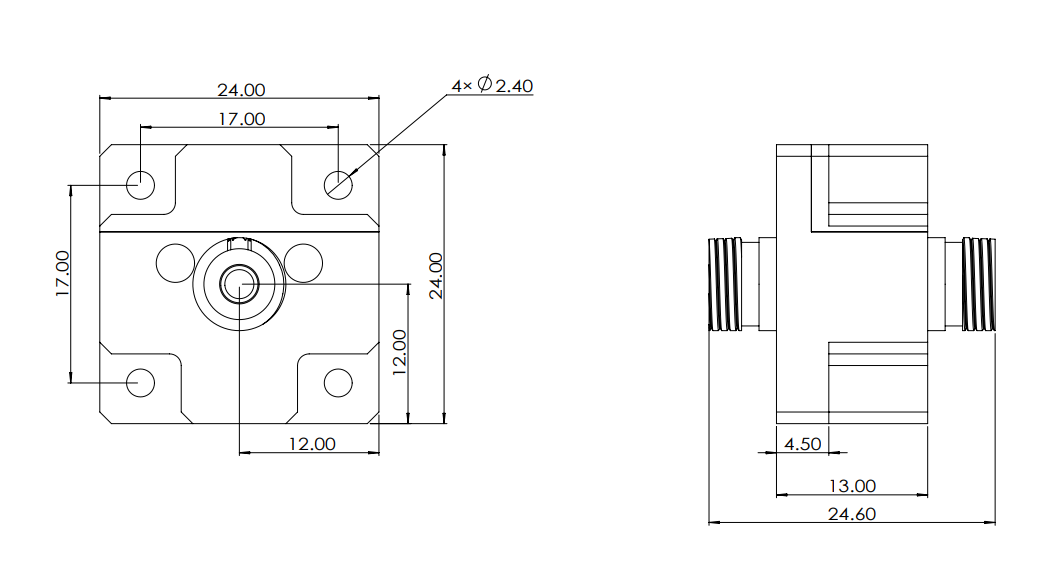

封裝信息：

訂貨信息：

1.工作波長：780nm；795nm；850nm；980nm；1060nm；1310nm；1550nm；或其它

2.耐受功率：500mW；或其它

3.光纖類型：單模；保偏；或其它

4.光纖長度：1m；或其它

5.光纖外徑：0.9m；或其它

6.連接器類型：FC/APC/slow

7.楔角角度:可定制

8.尺寸：24×24×24mm
