(MY5001臺式可編程光衰減器技術規格書-MY.pdf)

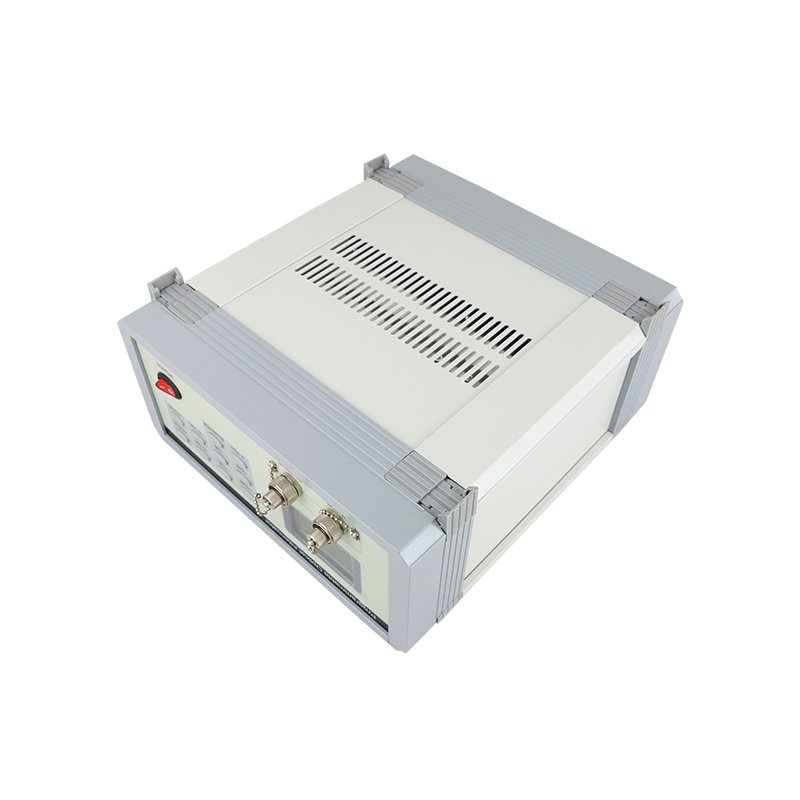

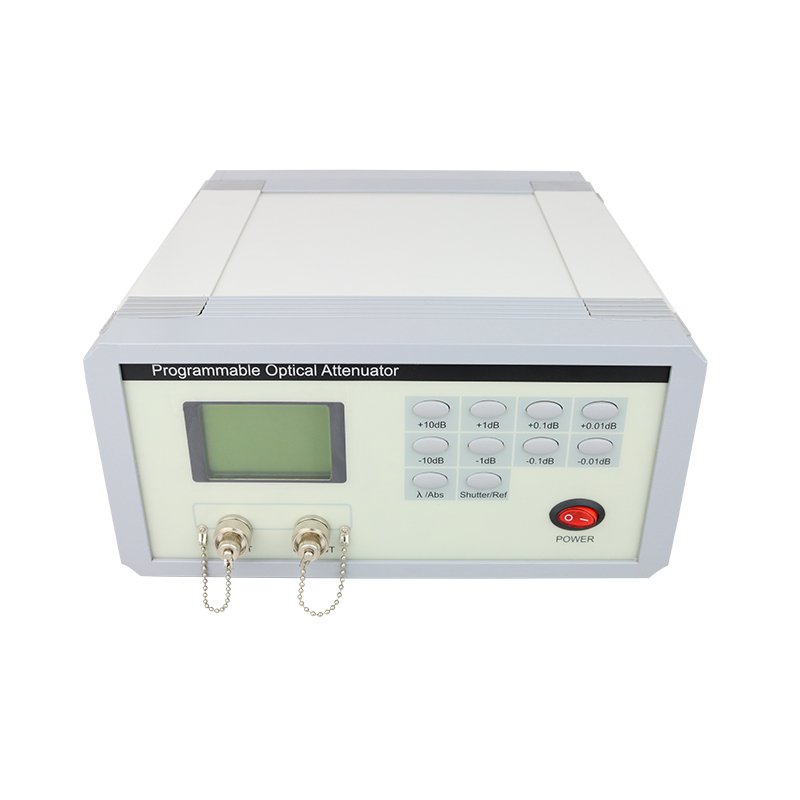

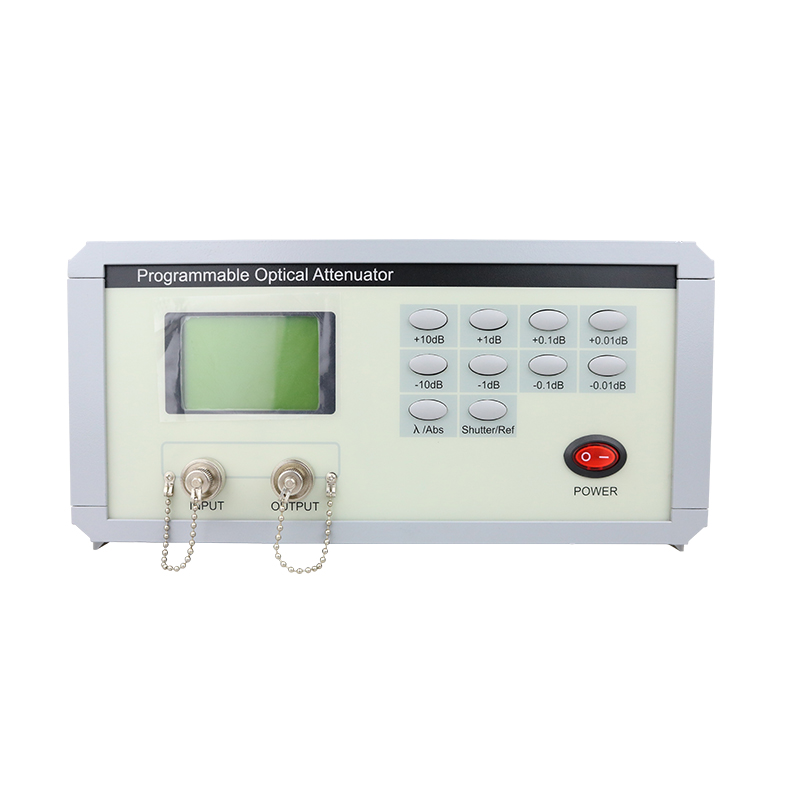

臺式可編程光衰減器
單模1260～1650nm
0～65dB連續可調衰減
產品描述：
可編程光衰減器是一款可以通過PC機或面板自由控制光衰減量的新型儀表，采用新型的外觀和電路設計，能夠在單模1260～1650nm寬波長范圍內提供0～65dB的連續可調衰減，具有極高的可靠性和穩定性，并可提供光閘功能滿足用戶切斷光路的需求。適用于光纖通訊系統、設備和儀器在研制、開發和生產過程中的檢測與調試。
技術指標：
項目 | 指標 |
波長范圍 | 1260～1650 |
光纖類型 | 9/125μm |
最大衰減(dB) | 65 |
插入損耗(dB) | ≤1.5 |
顯示分辨率(dB) | 0.01 |
衰減線性(dB) | ≤±0.20 |
重復性(dB) | ≤0.05 |
PDL(dB) | ≤0.20 |
最大允許輸入(dBm) | +27 |
回波損耗(dB) | ≥50 |
光接口類型 | (FC/SC/ST)/PC |
工作環境 | 溫度：0℃～45℃；濕度：≤90%RH |
外形尺寸L×W×H(mm) | 280×260×130 |
重量 | 3.6(裸機) |
電源 | 180～260V，50/60Hz |
備注：
1） 技術指標參數在23 ℃ ± 1 ℃時有效；
2） 衰減線性針對單模設備1310nm和1550nm在最高60dB時進行測量。
標準配置：
序號 | 名稱 | 數量 | 單位 | 備注 |
1 | MY5001主機 | 1 | 臺 | |
2 | 電源線 | 1 | 根 | |
3 | 說明書 | 1 | 本 | |
4 | RS232串口線 | 1 | 根 | |
5 | 軟件光盤 | 1 | 個 | |
6 | FC/PC-FC/APC跳線 | 1 | 條 | |
7 | FC/PC-FC/PC跳線 | 1 | 條 | |
8 | FC/SC/ST接口 | 2 | 套 | |
9 | 清潔棉簽 | 1 | 包 | |
10 | 保險絲 | 1 | 個 |
