(MPO/MTP預端接扇形光纖技術規格書-MY.pdf)

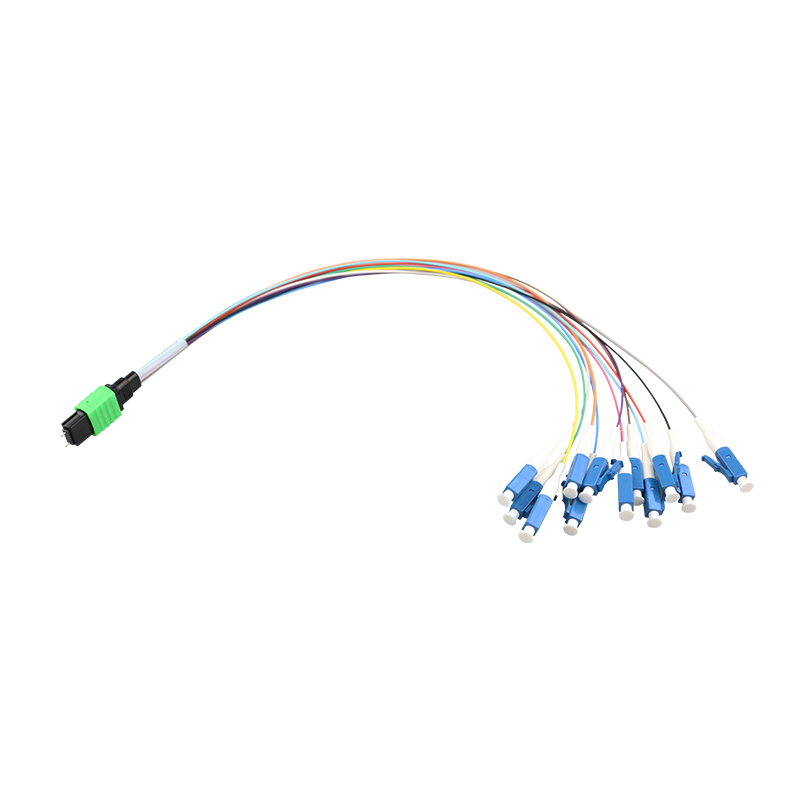

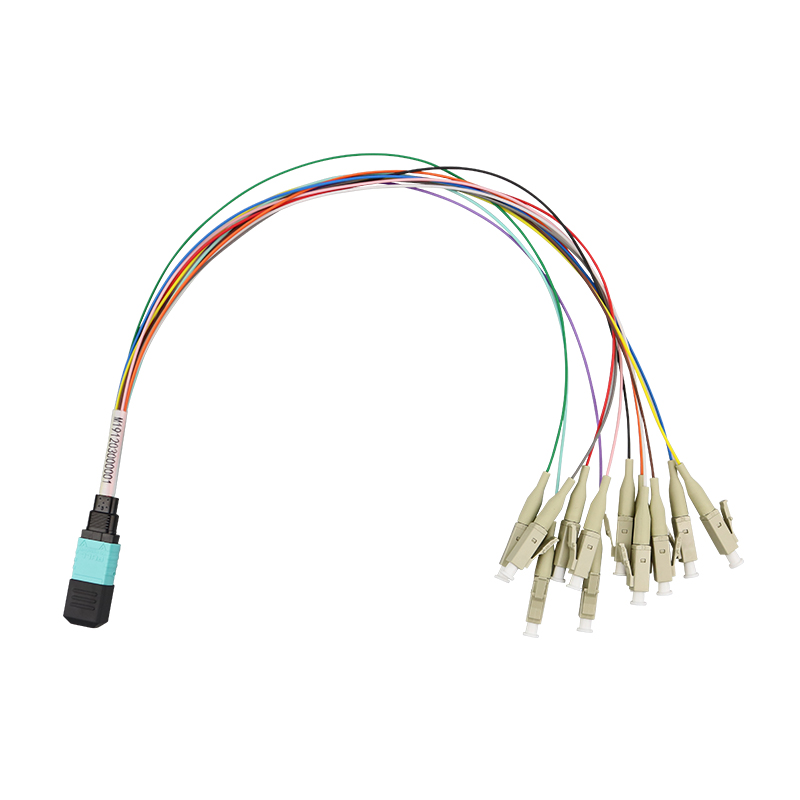

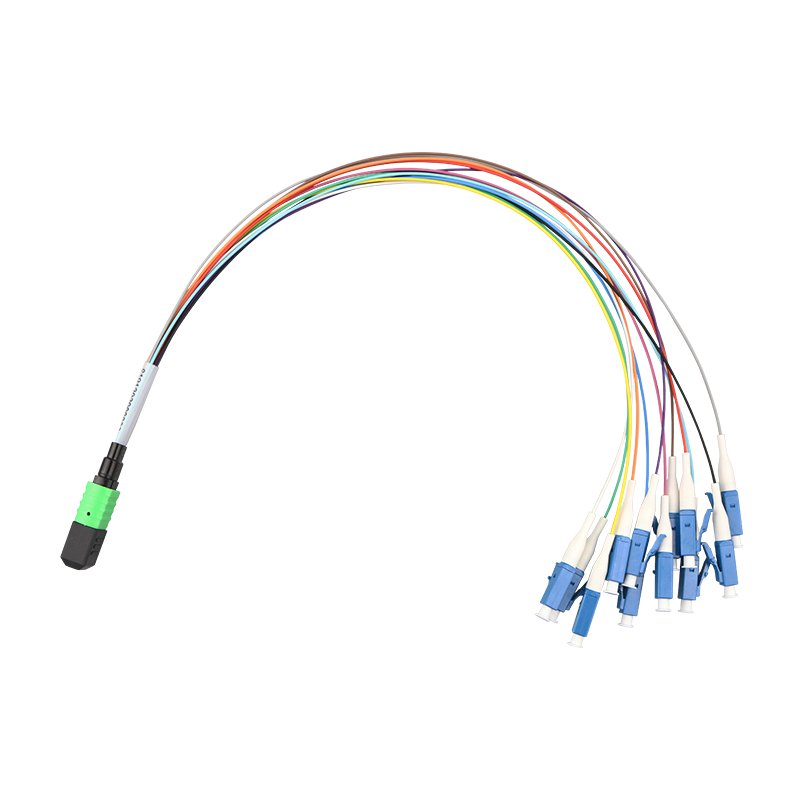

MPO/MTP預端接扇形光纖
提供8～24芯連接
產品描述：
MPO/MTP-LC/SC預端接扇形光纖是指一端采用MPO/MTP單頭12芯或24芯連接器，而另一端是采用LC/SC連接器。該產品主要應用在預端模塊盒內，連接預端主干光纜與設備間的跳線，使之模塊化，達到即插即用，相對于傳統熔接，極大的提高了工作的便利性和效率。
產品特點：

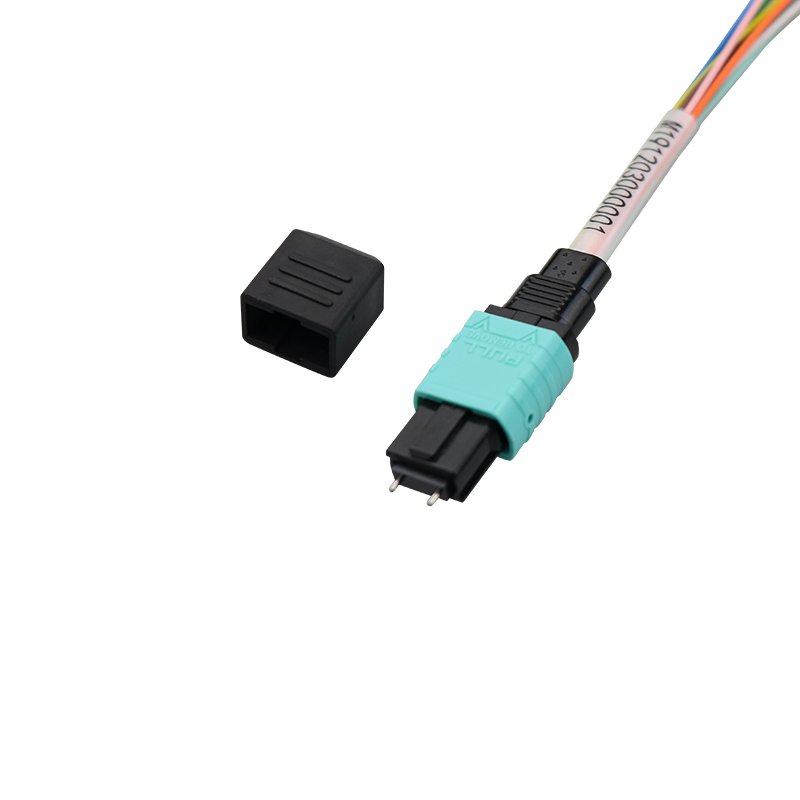

1個含導向針的MPO連接器通過模塊盒的MPO 口與主干光纜對接，另外一端LC或者SC連接器通過模塊盒的LC面板或者SC面板與設備端的跳線對接
訂制的跳線長度可以與模塊盒匹配，便于盤纖
MPO/MTP技術指標：
項目 | 指標 | ||
光纖類型 | 單模 | 多模 | |
標準損耗 | 典型值(dB) | 0.35 | 0.35 |
最大值(dB) | 0.75 | 0.75 | |
低損耗 | 典型值(dB) | 0.10 | 0.10 |
最大值(dB) | 0.35 | 0.35 | |
回波損耗(dB) | ≥60(APC) | ≥20 | |
≥50(PC) | |||
公/母 | 公頭(含針)，母頭(不含針) | ||
耐久性(dB) | ≤0.2(500次對接) | ||
工作溫度(℃) | -40～+85 | ||
測試波長 | 1310 | 850 | |
LC/SC/FC等常規連接器技術指標：
項目 | 指標 | ||
光纖類型 | 單模 | 多模 | |
連接器類型 | PC | APC | PC |
插入損耗(dB) | ≤0.3 | ||
回波損耗(dB) | ≥50 | ≥60 | ≥35 |
耐久性(dB) | ≤0.2(1000次對接) | ||
工作溫度(℃) | -40～+85 | ||
測試波長 | 1310 | 850 | |
訂貨信息：
1.A端連接器：
（1）類型：MPO/PC；MPO/APC；MTP/PC；MTP/APC
（2）插損等級：標準損耗；低插入損耗
（3）公/母頭：公頭(帶針)；母頭(不帶針)
2.B端連接器：LC/UPC；LC/APC或指定
3.光纜長度：0.3～999米
4.分支長度：0.5～10米
5.光纖類型：OS2=9/125；OM1=62.5/125；OM2=50/125；OM3=50/125萬兆，300米；OM4=50/125萬兆，550米；OM5
6.光纖芯數：8芯；12芯；24芯或指定
7.主纜規格：3.0mm迷你圓形 LSZH 光纜；3.5mm迷你圓形 LSZH 光纜；3.0mm迷你圓形 OFNP 光纜；0.9mm PVC護套
8.分支護套規格：2.0mm圓形 PVC 護套；3.5mm圓形 LSZH 護套；3.0mm圓形 PVC 護套；3.0mm圓形 LSZH 護套
9.執行標準(極性)：A:直通 B:交叉
MPO/MTP預端接扇形光纖
