(MPO/MTP預端接分支光纜技術規格書-MY.pdf)
MPO/MTP預端接分支光纜
提供12～144芯連接
產品描述：

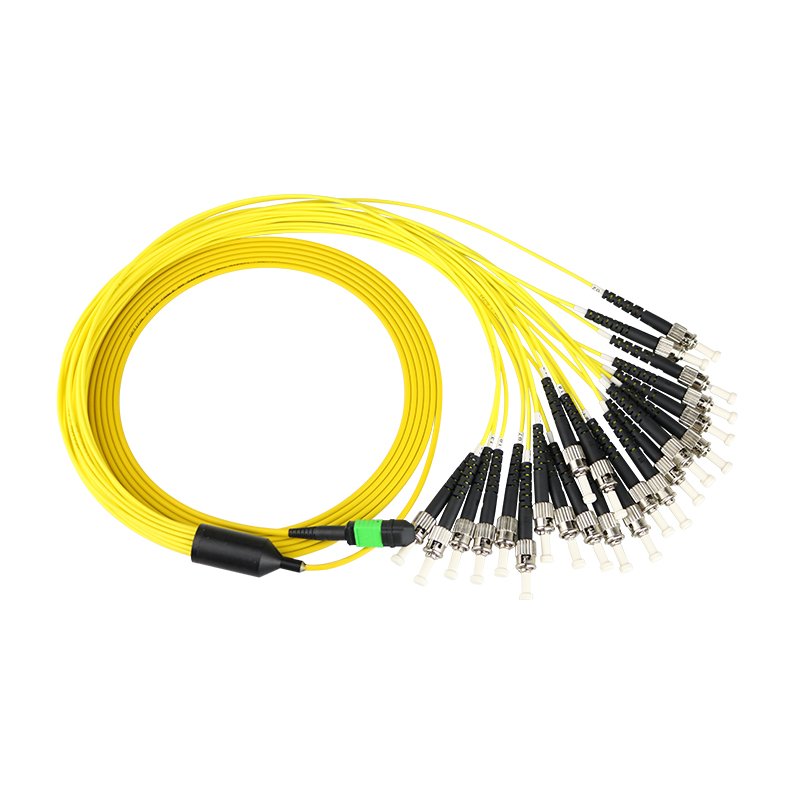

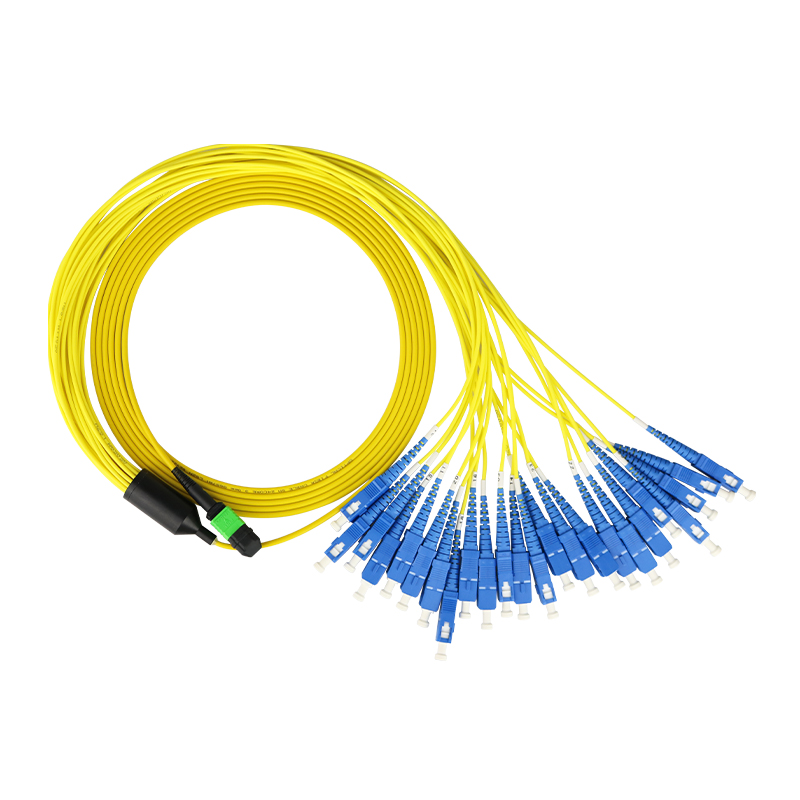

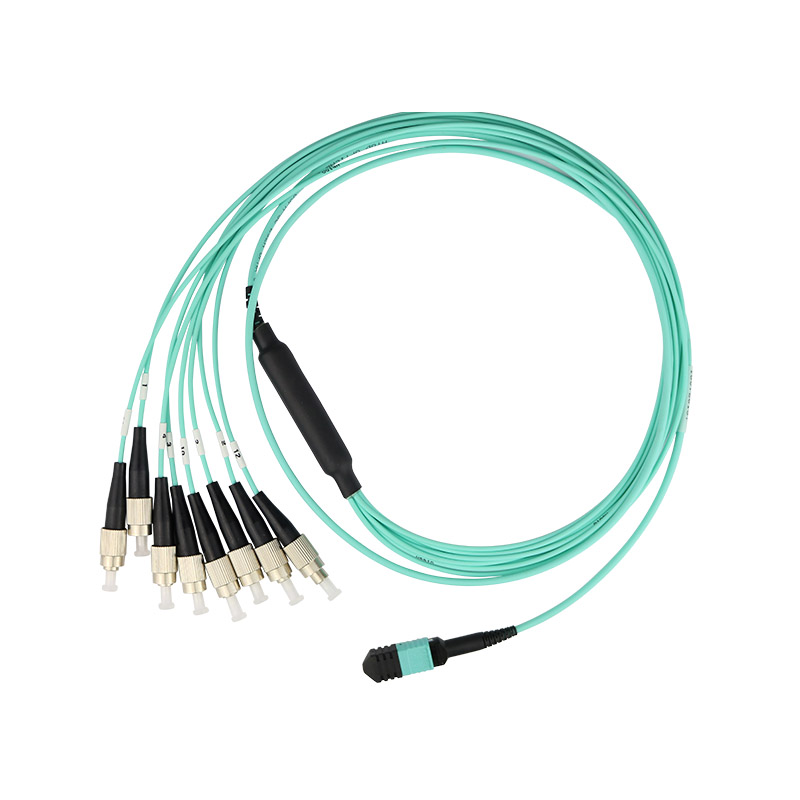

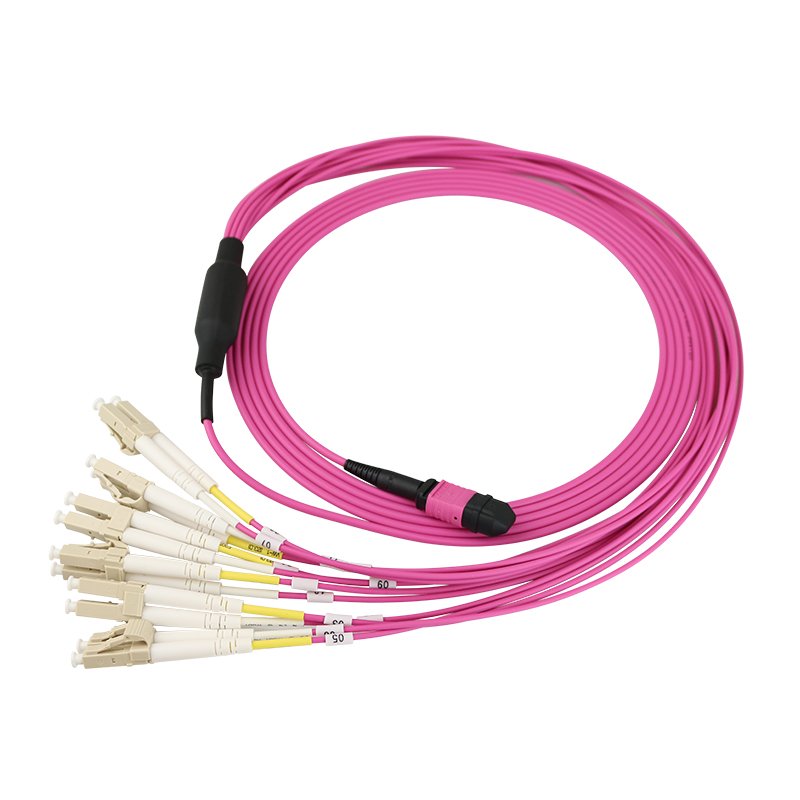

MPO/MTP-LC/SC/FC混合型連接器預端接分支光纜是指在光纜的一端采用MPO/MTP單頭12芯或24芯連接器，而光纜的另一端是采用LC/SC/FC連接器。該產品主要應用在那些需要直接從主干配線區域直接連接到系統設備的端口或設備區配線架。本結構還可以用于系統擴展的延伸光纜。
MPO/MTP技術指標：
項目 | 指標 | ||
光纖類型 | 單模 | 多模 | |
標準損耗 | 典型值(dB) | 0.35 | 0.35 |
最大值(dB) | 0.75 | 0.75 | |
低損耗 | 典型值(dB) | 0.10 | 0.10 |
最大值(dB) | 0.35 | 0.35 | |
回波損耗(dB) | ≥60(APC) | ≥20 | |
≥50(PC) | |||
公/母 | 公頭(含針)，母頭(不含針) | ||
耐久性(dB) | ≤0.2(500次對接) | ||
工作溫度(℃) | -40～+85 | ||
測試波長(nm) | 1310 | 850 | |
LC/SC/FC等常規連接器技術指標：
項目 | 指標 | ||
光纖類型 | 單模 | 多模 | |
連接器類型 | PC | APC | PC |
插入損耗(dB) | ≤0.3 | ||
回波損耗(dB) | ≥50 | ≥60 | ≥35 |
耐久性(dB) | ≤0.2(1000次對接) | ||
工作溫度(℃) | -40～+85 | ||
測試波長(nm) | 1310 | 850 | |
訂貨信息：
1.A端連接器：
（1）類型：MPO/PC；MPO/APC；MTP/PC；MTP/APC
（2）插損等級：標準損耗；低插入損耗
（3）公/母頭：公頭(帶針)；母頭(不帶針)
2.B端連接器：LC/UPC；LC/APC或指定
3.光纜長度：0.3～999米
4.分支長度：0.5～10米
5.光纖類型：OS2=9/125；OM1=62.5/125；OM2=50/125；OM3=50/125萬兆，300米；OM4=50/125萬兆，550米；OM5
6.光纖芯數：8芯；12芯；24芯或指定
7.主纜規格：3.0mm迷你圓形 LSZH 光纜；3.5mm迷你圓形 LSZH 光纜；3.0mm迷你圓形 OFNP 光纜；0.9mm PVC護套
8.分支護套規格：2.0mm圓形 PVC 護套；3.5mm圓形 LSZH 護套；3.0mm圓形 PVC 護套；3.0mm圓形 LSZH 護套
9.執行標準(極性)：A:直通 B:交叉
MPO/MTP預端接分支光纜
