(1030～2050nm 1×2(2×2)雙軸工作保偏光纖耦合器技術規格書-MY.pdf)

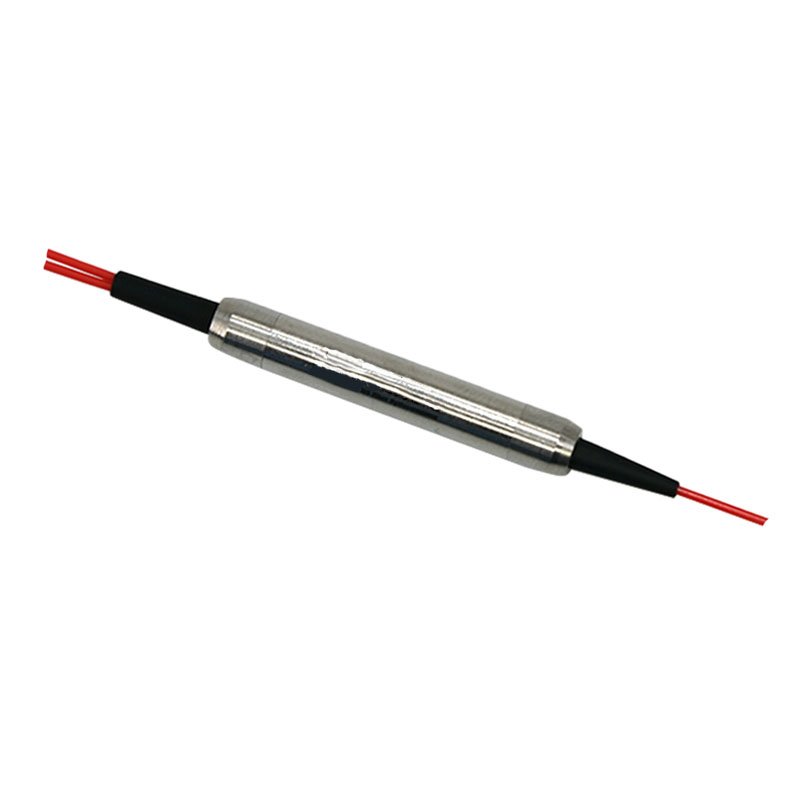

1×2(2×2)雙軸工作保偏光纖耦合器
1030～2050nm
雙軸工作
產品描述：
保偏耦合器是一種專為保偏光纖系統設計的光學器件，能夠在保持輸入光偏振態的同時實現光功率的分束或合束。該產品為采用膜片結構的保偏光纖耦合器(PM Fiber Filter Coupler),通過分光片,可以實現 0.1～55%的分光。我們可以生產1030～2050nm 范圍內各種波長、不同分光比的耦合器,廣泛用于光纖通信、光纖激光器、光纖放大器等領域。
技術指標：
項目 | 指標 | ||||
工作波長(nm) | 780 | 850 | 980/1030/1064 | 1310/1480/1550 | 1950/2000/2050 |
帶寬 | ±10 | ±20 | ±20 | ±40 | ±20 |
| 分光比 | 01/99~50/50 | ||||
| 附加損耗Max.(dB) | 0.8@1×2,1.2@2×2 | ||||
| 消光比Min.(dB) | 22@1×2,20@2×2 | ||||
回波損耗(dB) | 50 | ||||
功率大小(W) | 0.3～20可選 | ||||
| 工作軸 | 雙軸工作 | ||||
光纖類型 | PM Fiber | ||||
光纖長度 | 1 | ||||
| 連接頭 | FC/APC或其它 | ||||
| 封裝尺寸 | φ5.5×L35 | ||||
工作溫度(℃) | -5~+70 | ||||
儲存溫度(℃) | -40~+85 | ||||
注：測溫環境在 25°C；以上數據不含頭,如增加接頭,插入損耗增加 0.3dB,回?fù)p降低 5dB,消光比降低 2dB,默認光纖慢軸對準 Key 鍵。

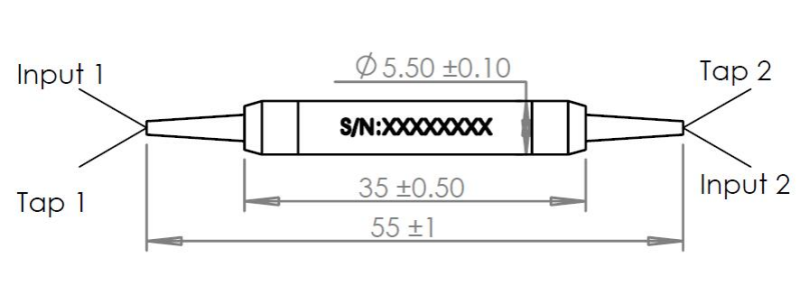

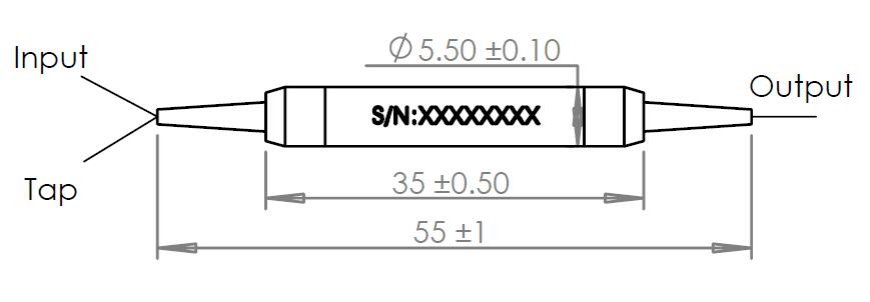

封裝信息：
訂貨信息：
1.端口：1×2；2×2
2.波長：780nm；1064nm；1550nm；1950nm
3.分光比：1/99；10/90；50/50；或其它
4.功率大小：<0.5W；1W；5W；或其它
5.工作軸：雙軸工作
6.光纖類型：PM780；PM980；PM1550；PM1950
7.尾纖長度：0.8m；1.0m；1.5m；或其它
8.尾套類型：0.25mm裸光纖；0.9mm套松管；或其它
9.連接頭類型：FC/UPC；FC/APC；或其它
1×2(2×2)雙軸工作保偏光纖耦合器
