(400～2050nm 1×3(3×3)保偏光纖拉錐耦合器技術規格書-MY.pdf)

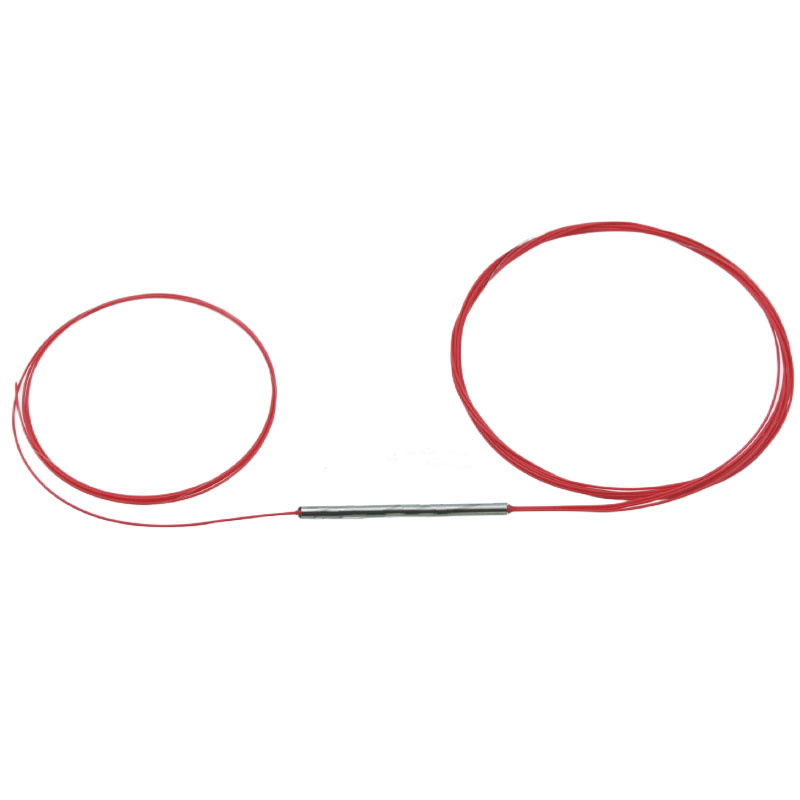

1×3(3×3)保偏光纖拉錐耦合器
400～2050nm
產品描述：
保偏耦合器是一種專為保偏光纖系統設計的光學器件，能夠在保持輸入光偏振態的同時實現光功率的分束或合束。該產品為熔融拉錐1×3/3×3一次成型的保偏光纖拉錐耦合器(PM FBT Coupler),能使在光纖中傳輸?shù)墓庑盘?hào)在特殊結構的耦合區發生耦合,進行光功率的再分配,可以生產400～2050nm范圍內各種波長、不同分光比的耦合器,熔融拉錐分路器廣泛用于光纖通信、水下激光通信、光纖激光器、光纖放大器等領域。
技術指標：
項目 | 指標 | |
| 結構 | 1×3/3×3 | |
工作波長(nm) | 630,670,780,830,850,980,1030,1064,1310,1480,1550,1950,2000,2050 | |
帶寬 | ±20 | |
| 分光比 | 分光比可定義(1×3), 33/33/33(only3×3) | |
| 附加損耗Max.(dB) | 1.0 | 0.8 |
| 消光比Min.(dB) | ≥16 | ≥17 |
| 分光比不一致性(%) | ±7(1×3)/±10(3×3) | ±5(1×3)/±10(3×3) |
功率大小(W) | 0.3、1、5 | |
| 光纖類型 | PM Fiber | |
光纖長度 | 1或其它 | |
| 連接頭 | FC/APC或其它 | |
| 封裝尺寸 | φ3.0×L54(裸纖)/φ34.0×L60(套管) | |
工作溫度(℃) | -40~+85 | |
儲存溫度(℃) | -50~+85 | |
注：測溫環境在 25°C；以上數據不含頭,不同波長損耗數據不一樣,請聯系我們確認,回?fù)p降低 5dB,消光比降低 2dB,默認光纖慢軸對準。
分光比誤差：
分光比 | 最大分光比誤差 | |
| 直通端(Through Port) | 耦合端(Coupling Port) | |
| 40/20/40 | ±5.0 | ±6.0 |
| 35/30/35 | ±4.0 | ±5.0 |
| 33/33/33 | ±6.0 | ±6.0 |
| 30/40/30 | ±4.0 | ±3.0 |
| 25/50/25 | ±3.5 | ±2.4 |
| 20/60/20 | ±3.3 | ±2.0 |
| 15/70/15 | ±3.0 | ±1.8 |
| 10/80/10 | ±2.8 | ±1.6 |
| 5/90/5 | ±2.5 | ±1.5 |

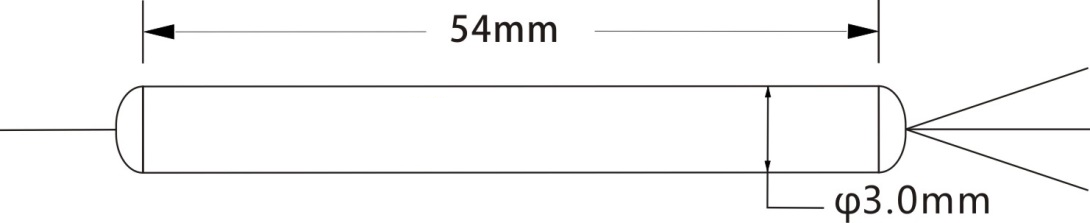

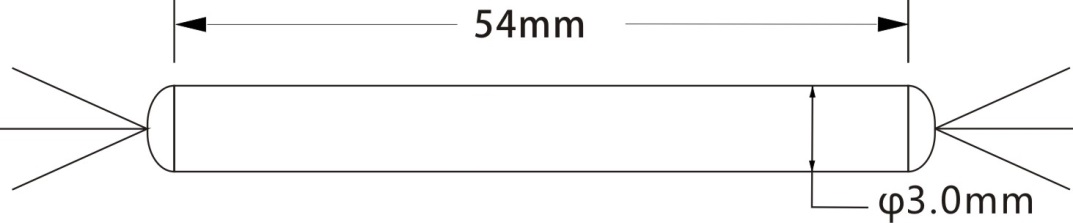

封裝信息：
訂貨信息：
1.端口：1×3；3×3
2.波長：405nm；525nm；670nm；850nm；915nm；980nm；1064nm；1550nm；1950nm
3.分光比：40/20/40；35/30/35；33/33/33；30/40/30；25/50/25；20/60/20；15/70/15；10/80/10；5/90/5
4.功率大小：<0.5W；1W；5W；或其它
5.光纖類型：PM460；PM630；PM780；PM980；PM1550；PM1950
6.尾纖長度：0.8m；1.0m；1.5m；或其它
7.尾套類型：0.25mm裸光纖；0.9mm套松管；或其它
8.連接頭類型：FC/UPC；FC/APC；或其它
1×3(3×3)保偏光纖拉錐耦合器
在線客服客服一客服二(400～2050nm 1×3(3×3)保偏光纖拉錐耦合器技術規格書-MY.pdf)
1×3(3×3)保偏光纖拉錐耦合器
400～2050nm
產品描述：
保偏耦合器是一種專為保偏光纖系統設計的光學器件，能夠在保持輸入光偏振態的同時實現光功率的分束或合束。該產品為熔融拉錐1×3/3×3一次成型的保偏光纖拉錐耦合器(PM FBT Coupler),能使在光纖中傳輸?shù)墓庑盘?hào)在特殊結構的耦合區發生耦合,進行光功率的再分配,可以生產400～2050nm范圍內各種波長、不同分光比的耦合器,熔融拉錐分路器廣泛用于光纖通信、水下激光通信、光纖激光器、光纖放大器等領域。
技術指標：
項目 | 指標 | |
| 結構 | 1×3/3×3 | |
工作波長(nm) | 630,670,780,830,850,980,1030,1064,1310,1480,1550,1950,2000,2050 | |
帶寬 | ±20 | |
| 分光比 | 分光比可定義(1×3), 33/33/33(only3×3) | |
| 附加損耗Max.(dB) | 1.0 | 0.8 |
| 消光比Min.(dB) | ≥16 | ≥17 |
| 分光比不一致性(%) | ±7(1×3)/±10(3×3) | ±5(1×3)/±10(3×3) |
功率大小(W) | 0.3、1、5 | |
| 光纖類型 | PM Fiber | |
光纖長度 | 1或其它 | |
| 連接頭 | FC/APC或其它 | |
| 封裝尺寸 | φ3.0×L54(裸纖)/φ34.0×L60(套管) | |
工作溫度(℃) | -40~+85 | |
儲存溫度(℃) | -50~+85 | |
注：測溫環境在 25°C；以上數據不含頭,不同波長損耗數據不一樣,請聯系我們確認,回?fù)p降低 5dB,消光比降低 2dB,默認光纖慢軸對準。
分光比誤差：
分光比 | 最大分光比誤差 | |
| 直通端(Through Port) | 耦合端(Coupling Port) | |
| 40/20/40 | ±5.0 | ±6.0 |
| 35/30/35 | ±4.0 | ±5.0 |
| 33/33/33 | ±6.0 | ±6.0 |
| 30/40/30 | ±4.0 | ±3.0 |
| 25/50/25 | ±3.5 | ±2.4 |
| 20/60/20 | ±3.3 | ±2.0 |
| 15/70/15 | ±3.0 | ±1.8 |
| 10/80/10 | ±2.8 | ±1.6 |
| 5/90/5 | ±2.5 | ±1.5 |
封裝信息：
訂貨信息：
1.端口：1×3；3×3
2.波長：405nm；525nm；670nm；850nm；915nm；980nm；1064nm；1550nm；1950nm
3.分光比：40/20/40；35/30/35；33/33/33；30/40/30；25/50/25；20/60/20；15/70/15；10/80/10；5/90/5
4.功率大小：<0.5W；1W；5W；或其它
5.光纖類型：PM460；PM630；PM780；PM980；PM1550；PM1950
6.尾纖長度：0.8m；1.0m；1.5m；或其它
7.尾套類型：0.25mm裸光纖；0.9mm套松管；或其它
8.連接頭類型：FC/UPC；FC/APC；或其它
