(波分復用器耦合器集成器件技術規格書-MY.pdf)

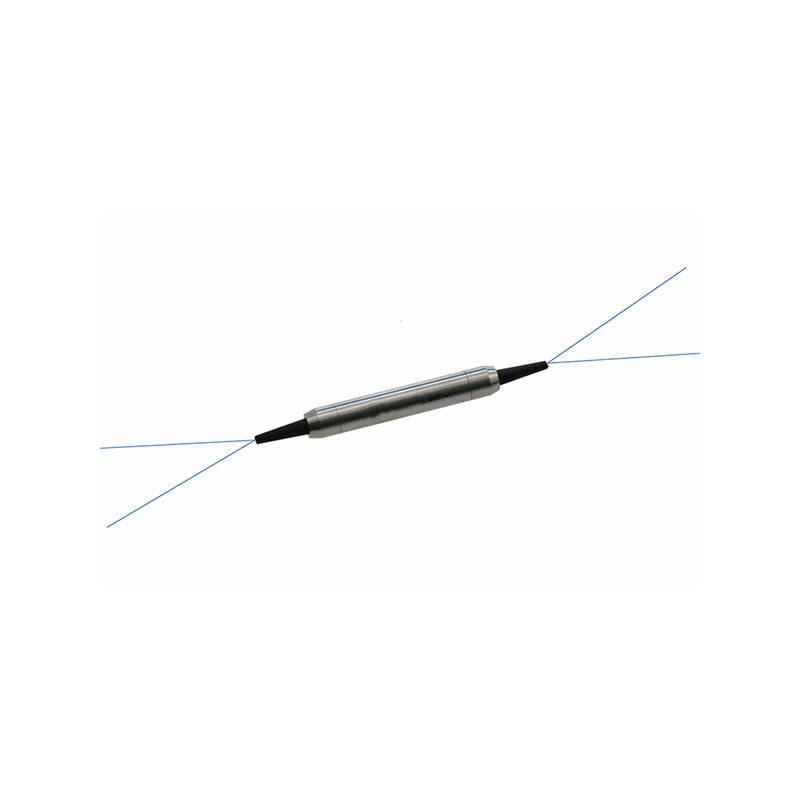

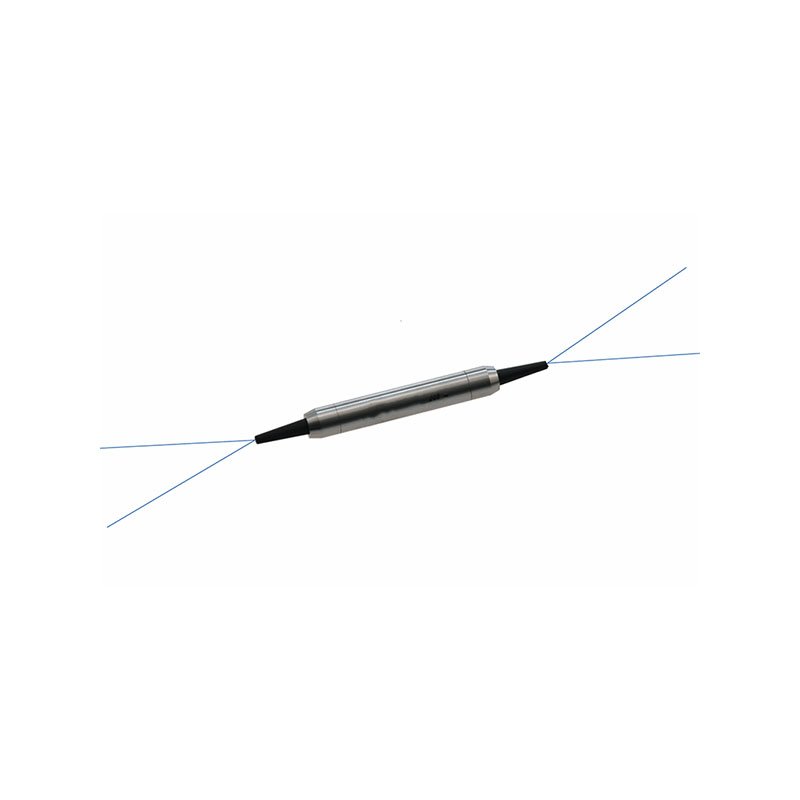

波分復用器耦合器集成器件
波分復用器+耦合器
產品描述：
波分復用器/光纖耦合器集成器件是集成波分復用器合光纖耦合器二者功能的器件,對耦合信號光泵浦光同時對信號光進行分光,結構緊湊,節約成本,節省空間的優點。應用于光纖激光器,光纖放大器,光纖傳感等領域。
技術指標：
項目 | 單位 | 指標 | |||
| 信號波長范圍 | nm | 1030/1040/1064±5 | 1550±20 | 1950/2000/2050±20 | |
泵浦波長范圍 | nm | 960～990 | 960～990 | 1530～1590 | |
信號端插損 | dB | 1.0 | 1.0 | 1.8 | |
WDM隔離 度 | Signal channel | dB | 25 | 25 | 25 |
Pump channel | dB | 12 | 12 | 12 | |
插入損耗(Pump to Common) | dB | ≤0.7 | ≤0.6 | ≤1.0 | |
Tap端分光比 | % | 1～50可選 | |||
偏相關損耗(SM Fiber only) | dB | 0.1 | |||
消光比(PM fiber only） | dB | ≥20 | ≥20 | ||
回波損耗 | dB | 50 | |||
光纖類型 | SM Fiber 或 PM Fiber | ||||
工作軸(PM fiber only) | 單軸工作 或 雙軸工作 | ||||
最大承受功率CW | W | 0.3～20可選 | |||
峰值功率 | KW | ≤1@ns | ≤10@ns | ||
封裝尺寸 | mm | Φ5.5×35(＜5W)或 60×12×8(＞5W) | |||
拉力 | N | 5 | |||
工作溫度 | ℃ | -5～+70 | |||
儲存溫度 | ℃ | -40～+85 | |||
注：測溫環境在25℃；以上數據不含頭,如增加接頭,插入損耗增加 0.3dB,回?fù)p降低 5dB, 消光比降低 2dB,默認光纖慢軸對準 Key 鍵;保偏集成器件泵浦端只能雙軸工作; 單模光纖器件只能選擇前向泵浦的工作方式。

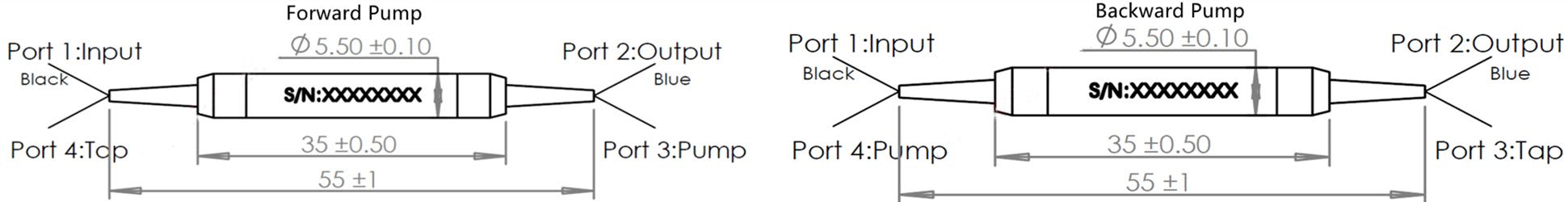

封裝信息：
訂貨信息：
1.工作波長：980/1030nm；980/1550nm；1570/1950nm
2.功率大小：<0.5W；1W；5W；或其它
3.功率類型：連續；脈沖
4.Tap端分光比：1%；5%；10%
5.泵浦方式：后向泵浦；正向泵浦
6.工作軸(PM Only)：慢軸工作，快軸截止；快軸工作，慢軸截止；雙軸工作
7.光纖類型：Hi1060；PM980；SMF-28e；PM1550；SM1950；PM1950
8.尾纖長度：0.8m；1m；1.5m；或其它
9.尾纖類型：0.25mm裸纖；0.9mm套管；或其它
10.連接頭類型：FC/PC；FC/APC；SC/APC；或其它
