(1×2旋轉分束器技術規格書-MY.pdf)

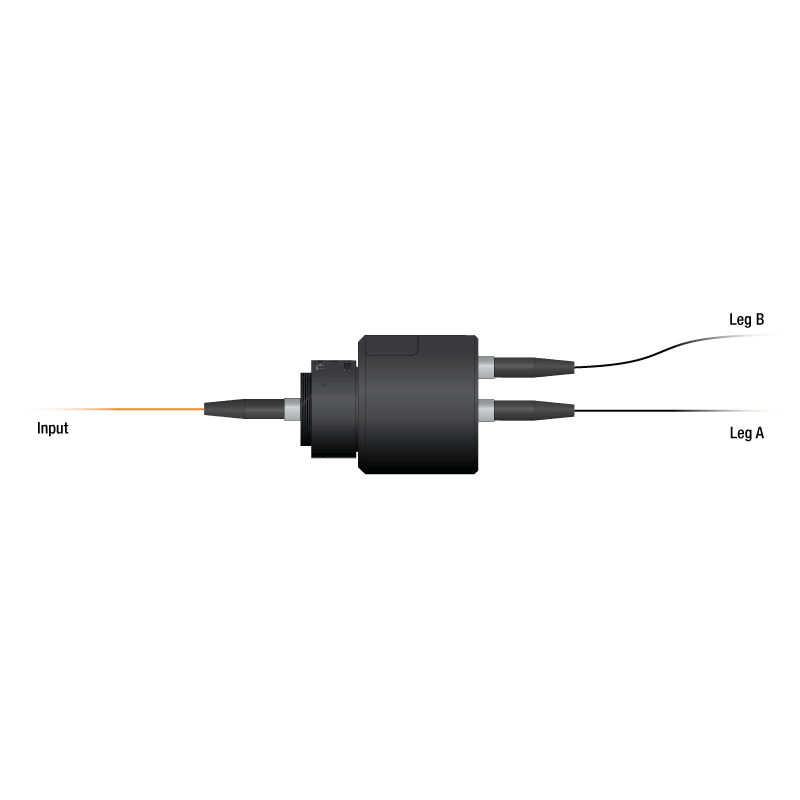

1×2旋轉分束器

1×2

400～700nm

產品描述：

1×2旋轉光纖分束器適合光遺傳學應用，能夠將一束輸入光均勻分離成兩束輸出光。旋轉式連接便于連接的跳線自由旋轉，減少移動樣品造成光纖損傷的風險。旋轉連接處兼容任意FC/PC終端的跳線，比如我們的光遺傳學、多模和混合接頭光纖跳線。為了獲得最佳性能，我們建議使用TECS包層光纖、纖芯直徑≥φ200μm、NA在0.22～0.50之間的多模跳線。

該分束器經過建模和廣泛測試，能夠配合LED和多模激光光源以及常用于光遺傳學應用的跳線使用。設計中包含分束鏡，能夠均勻地分離波長范圍在400～700nm的光，通過旋轉連接處的總LED傳輸率典型值為60%(每個分支30%)，旋轉時每個分支的變化小于±3.5%。使用任意推薦的光源或跳線可以實現相似的性能。

技術指標：

注：

a.指定用于具有推薦光纖纖芯直徑和NA的跳線。規格不適用于纖芯為φ200μm、NA為0.22的單包層多模光纖，而應使用具有另一層基于TECS的包層的光纖。

b.每個輸出分支的傳輸率按總輸入光的百分比給出。總輸出為分束器兩個分支的總傳輸率。

c.定義為連接處旋轉時單個輸出分支平均輸出功率的傳輸差異百分比。

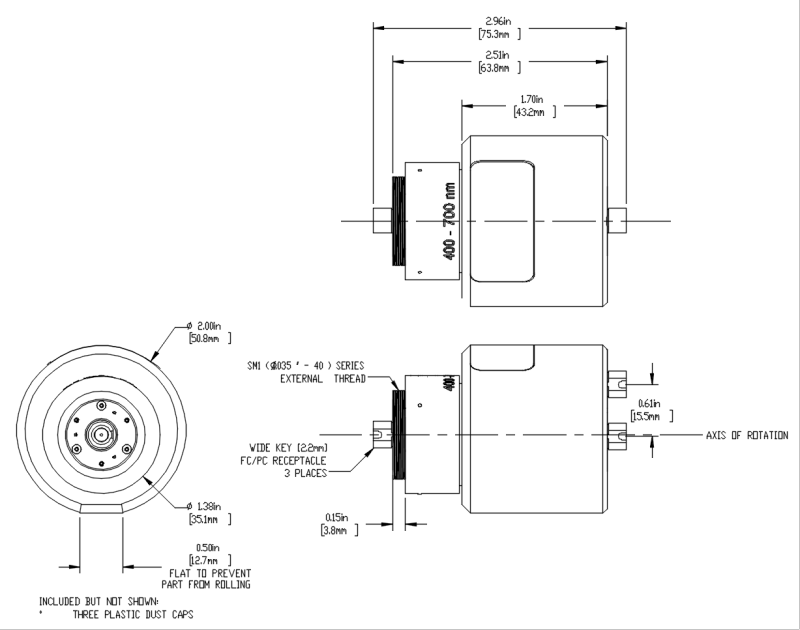

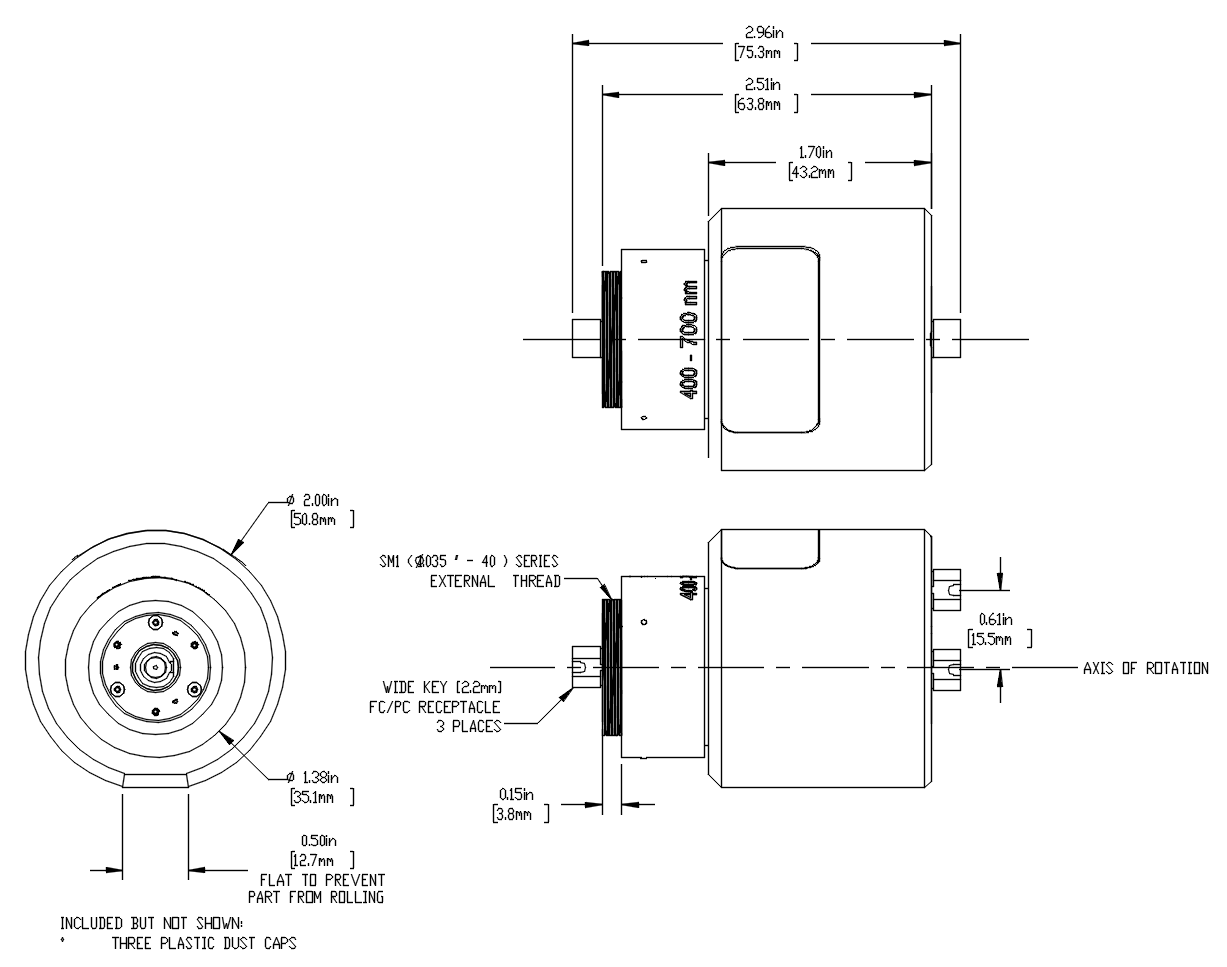

封裝信息：

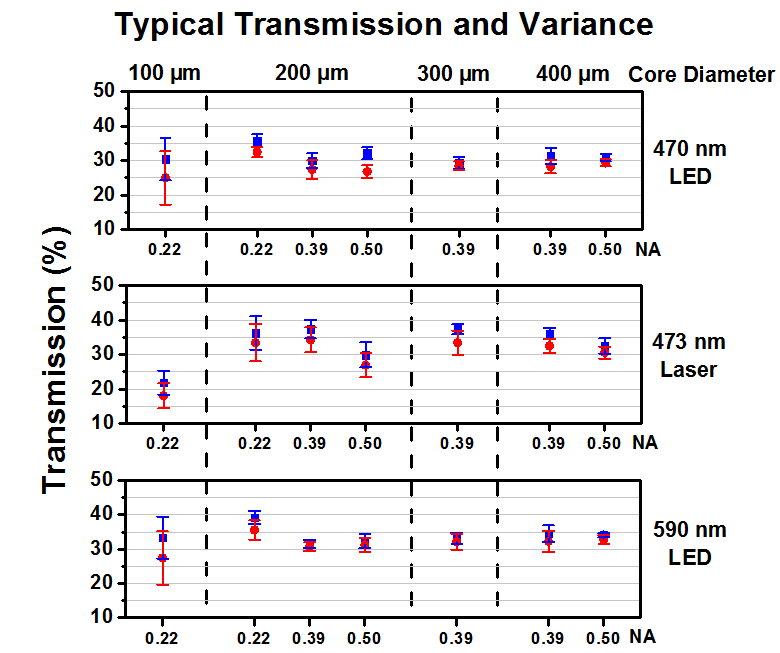

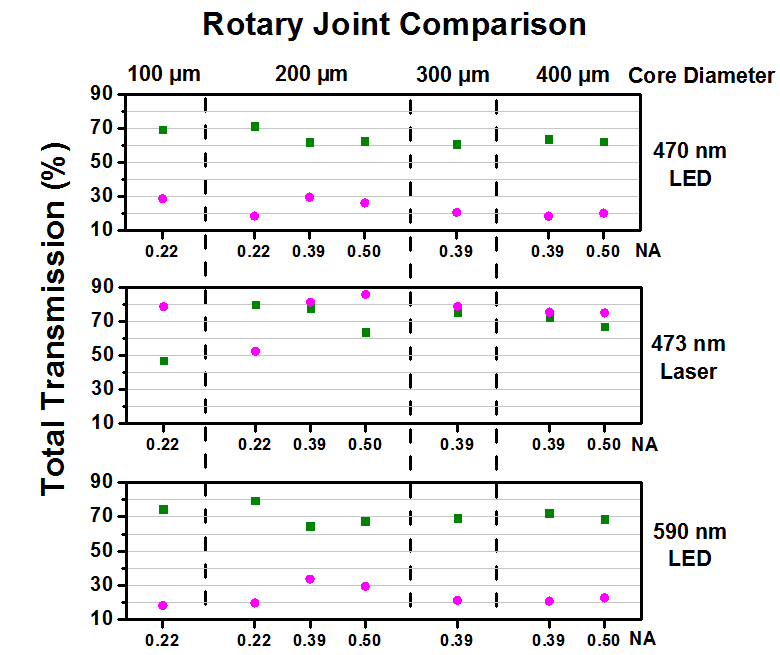

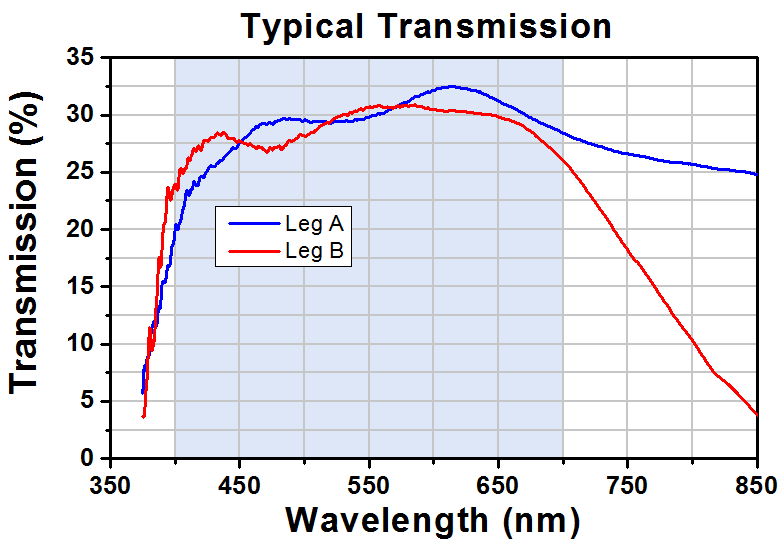

數據曲線：
