(25GHz無熱陣列波導光柵技術規格書-MY.pdf)

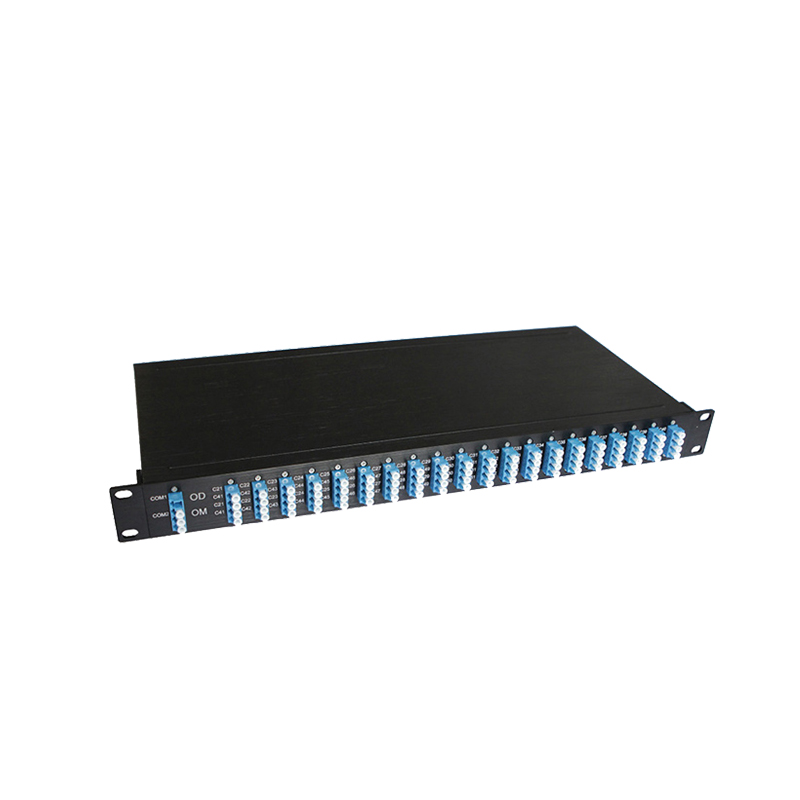

無熱陣列波導光柵
25GHz
C波段
平頂
產品描述：
陣列波導光柵(Arrayed Waveguide Grating，AWG)是一種高密度波分復用(WDM)器件，專為現代光通信系統設計，具有窄通道間隔(25GHz≈0.2nm)和優異的熱穩定性。AWG的基本功能是波長的合波/分離，可以實現波長復用/解復用、插/分復用、波長路由等。通過與光開關結合，可進行波長選擇。AWG也可和多波長激光器一起，組成多波長光源。相對于傳統基于TFF以及有熱性AWG，無熱型AWG(AAWG)具有優秀的熱穩定性，更高的精確度，以及更寬的傳輸帶寬，從而可以應用于高端領域，如城域網域和長距離DWDM光纖通信系統。此外AAWG滿足40G/100G DWDM傳輸系統的要求，滿足高速系統的PMD容限。并且AAWG作為一種純無源器件無需外置電路控制，可以利用自身補償技術對外界溫度進行自適應控制，中心波長對于外界溫度的變化不敏感。 我們生產的AAWG主要在C波段運行。C波段信道分配基于 ITU-T 網格。
技術指標：
項目 | 指標 |
產品類型 | 無熱陣列波導光柵 |
光模塊類型 | 平頂 |
| 工作波長 | 1525～1570(C波段) |
| 中心波長帶寬 | ±3.125 |
通道帶寬 | ≥0.1(-1dB) |
| ≥0.14(-3dB) | |
通道數 | 108 |
| 通道頻率(THz) | 191.600～194.275 |
| 通道頻率間隔(GHz) | 25 |
| 中心波長準確率 | ±0.05 |
| 插入損耗(dB) | ≤8.5 |
插入損耗一致性(dB) | ≤1.3 |
| 相鄰通道隔離度(dB) | ≥25 |
非相鄰通道隔離度(dB) | ≥30 |
總串擾(dB) | ≥22 |
| 帶寬紋波(dB) | ≤0.5 |
| 偏振相關損耗(dB) | ≤0.5 |
| 偏振模式色散 | ≤1 |
| 回波損耗(dB) | ≥45 |
| 方向性(dB) | ≥45 |
| 色差(ps/nm) | -20～+20 |
| 光纖類型 | G657A1 |
| 最大光功率(mW) | 500 |
| 工作溫度(℃) | -5～+65 |
| 儲存溫度(℃) | -40～+85 |
| 封裝類型 | 19”1U 機架 |
| 連接頭類型 | LC/UPC或者其它 |
注：插入損耗由連接器測試。

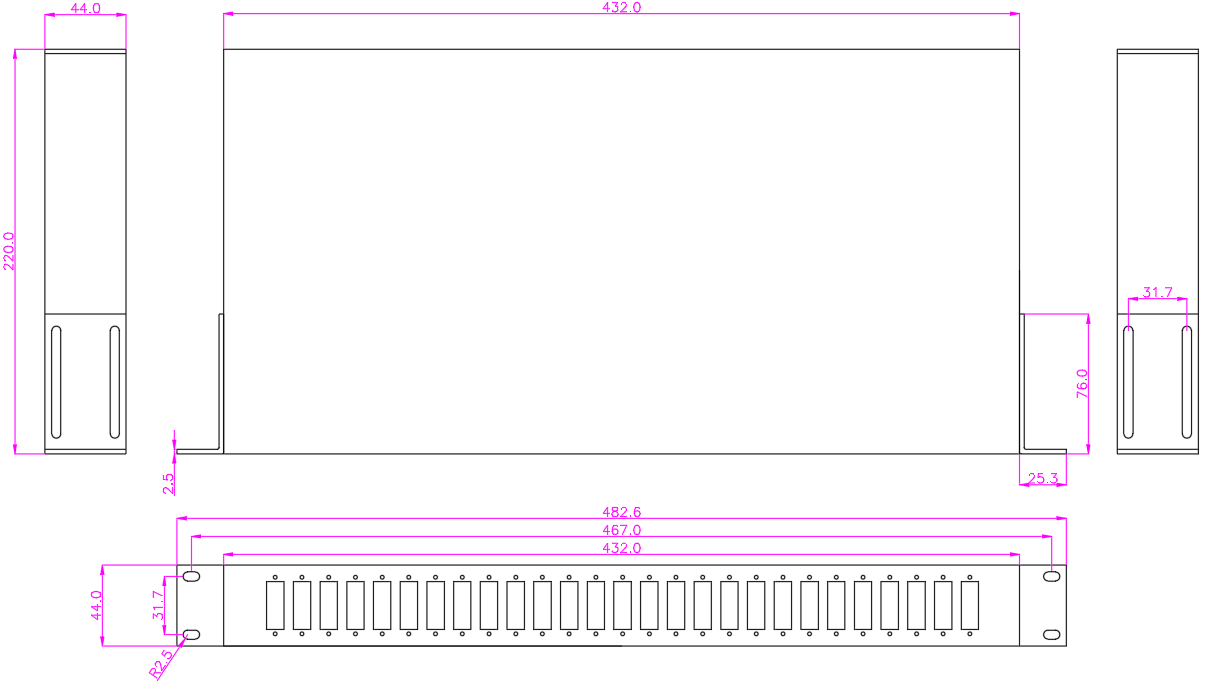

封裝信息：
訂貨信息：
1.通道數：16CH；24CH；32CH；40CH；48CH；64CH；80CH；96CH；或可定制
2.起始通道：C20；C21；C60
3.光模塊類型：平頂；高斯；寬高斯
4.波段：C波段；L波段；C+L波段；O波段；或可定制
5.通道間隔：50G；75G；100G；150G；200G
6.光纖類型：G657A1
7.尾纖長度：0.5m；0.7m；1m；1.2m；1.5m；2m；2.5m；2.7m；3m；3.5m；或其它
8.封裝類型：金屬盒；機架；或其它
9.連接頭類型：FC/UPC；FC/APC；SC/UPC；SC/APC；LC/UPC；LC/APC；ST/UPC；E2000；MPO；或其它
