(400~2200nm多模光纖旋轉接頭跳線技術規格書-MY.pdf)

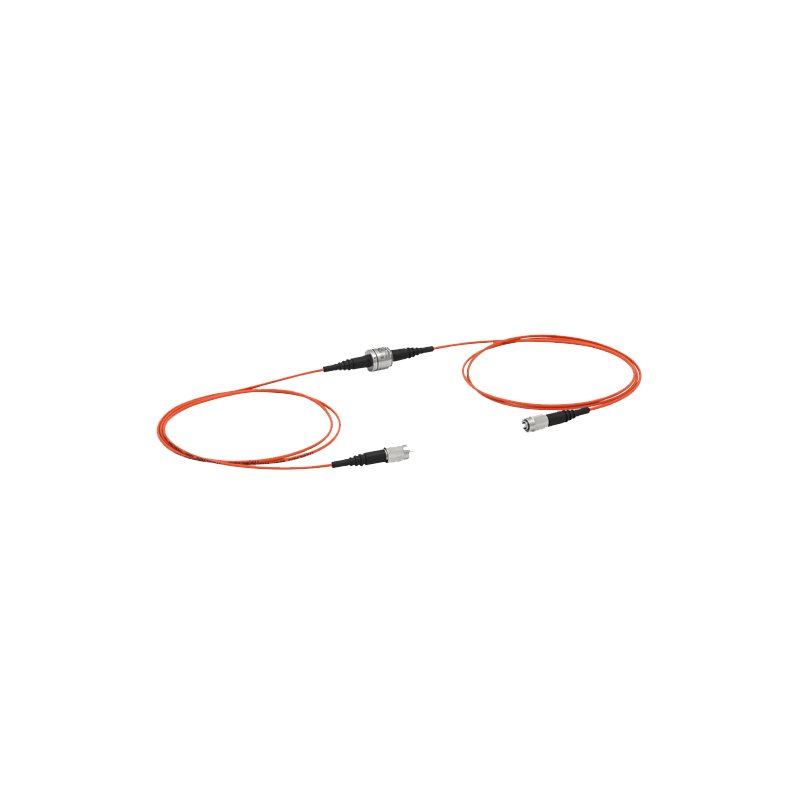

多模光纖旋轉接頭跳線
400~2200nm
產品描述：

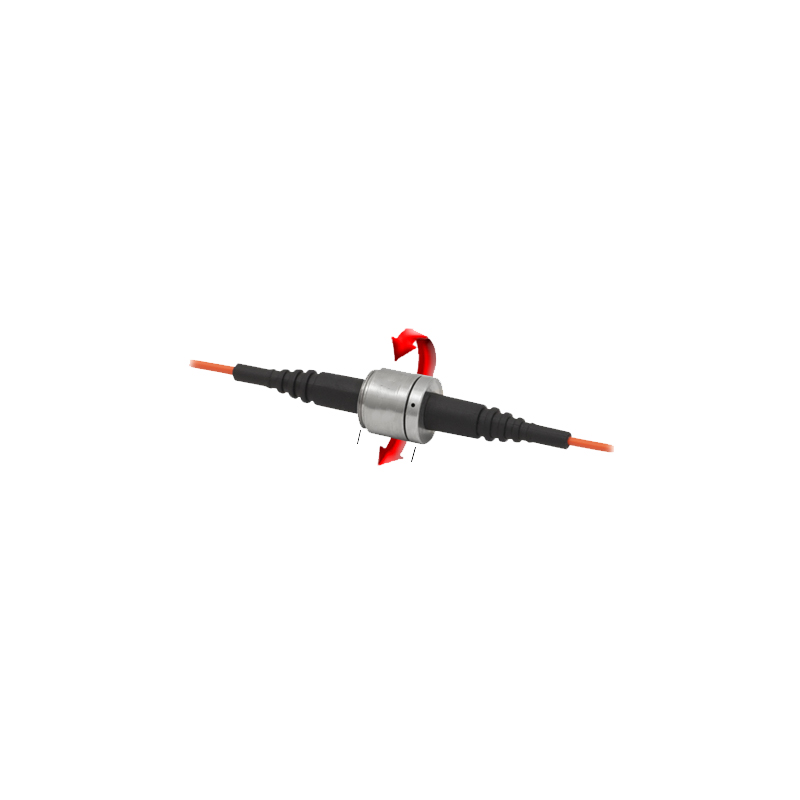

多模(MM)光纖旋轉接頭跳線是任何需要旋轉一個光纖接頭的實驗的整體式解決方案。內置的旋轉接頭允許連接在旋轉節上的光纜自由轉動，而保持其它光纜不動，從而降低實驗中發生損傷的危險。相比將旋轉接頭和跳線分離的方案，無透鏡設計使插入損耗更低，旋轉透射變化更小。這種旋轉接頭經過精密加工，并帶有密封軸承，可以進行極其平滑的轉動，具有很長的使用壽命以及在轉動時的低信號強度振動特性。這些跳線采用φ200μm纖芯或φ400μm纖芯、數值孔徑0.39的光纖。每一根旋轉接頭跳線包括兩個保護蓋，用于防止灰塵和其它有害物質落入插芯端。
技術指標：
項目 | 指標 | ||
| 型號 | RJPF2 | RJPF4 | RJPS4 |

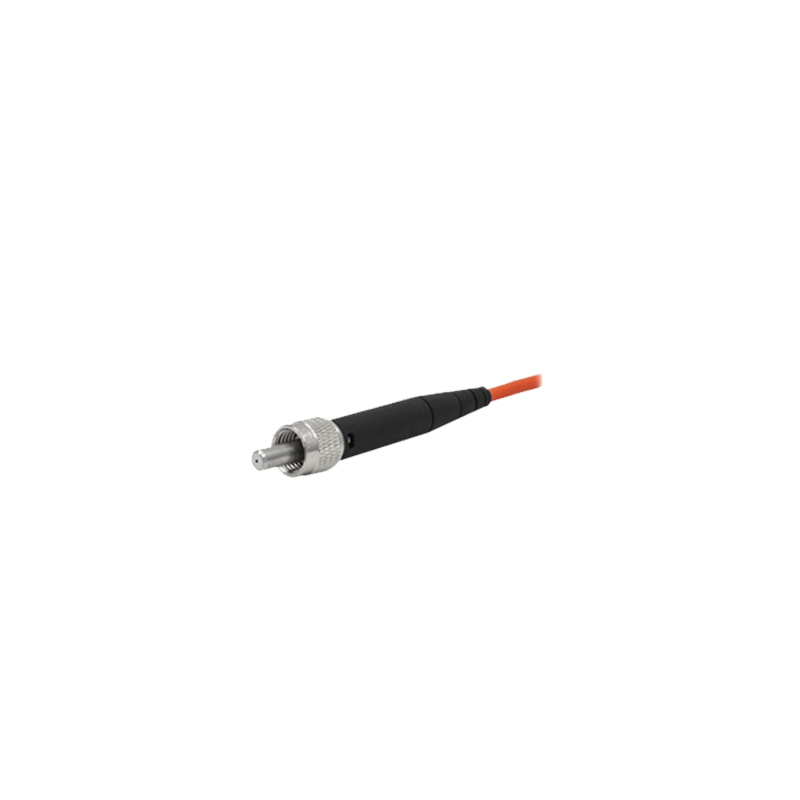

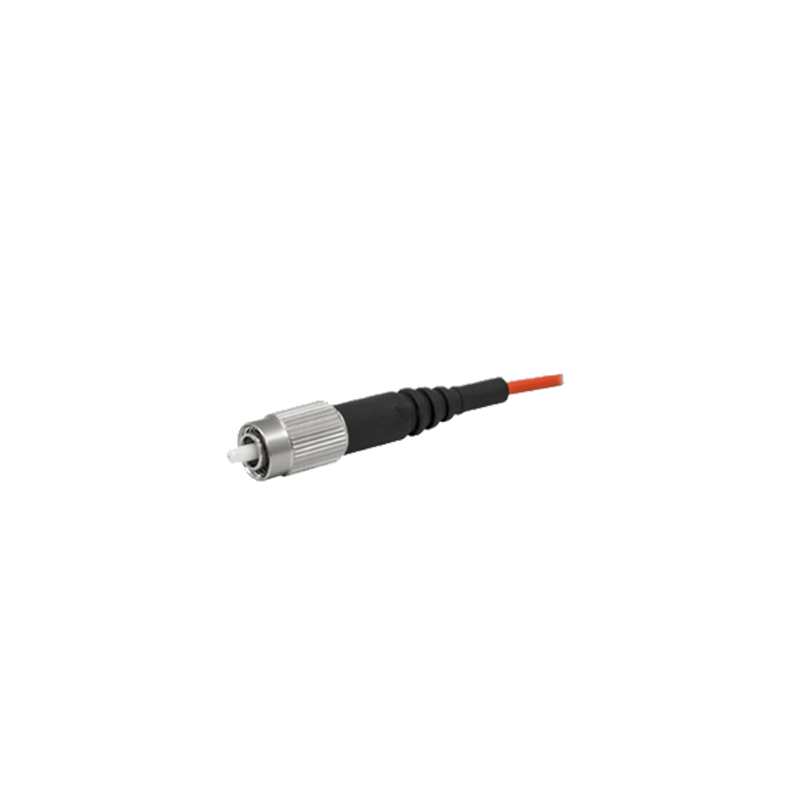

| 連接頭類型 | FC/PC | SMA | |
| 纖芯直徑(μm) | φ200±5 | φ400±8 | |
| 包層直徑(μm) | φ225±5 | φ425±10 | |
| 涂覆直徑(μm) | φ500±30 | φ730±30 | |
| 纖芯偏移Max.(μm) | 5 | 7 | |
| 短期/長期彎曲半徑 | 21/42 | 43/86 | |
| 數值孔徑NA | 0.39 | ||
| 波長范圍 | 400～2200 | ||
| 尾纖長度 | 兩側各1m | ||
| 封裝尺寸 | φ2 | ||
| 旋轉頭插入損耗(dB) | <2.0(傳輸率>63%) | ||
| 旋轉過程插入損耗變化(dB) | ±0.4(傳輸率±8%) | ||
| 啟動扭矩(N·m) | <0.01(典型值<150μN·m) | ||
| 每分鐘轉速RPM Max. | 10000 | ||
| 生命周期(億轉) | 2～4 | ||
| 工作溫度(℃) | <50 | ||

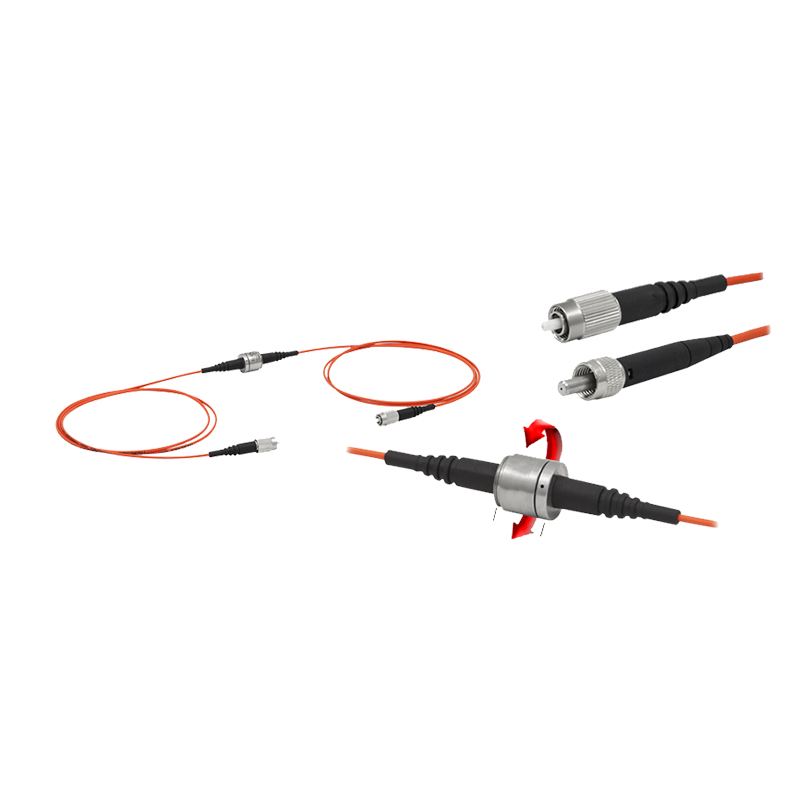

400nm～2200nm多模光纖旋轉接頭跳線
在線客服客服一客服二(400~2200nm多模光纖旋轉接頭跳線技術規格書-MY.pdf)

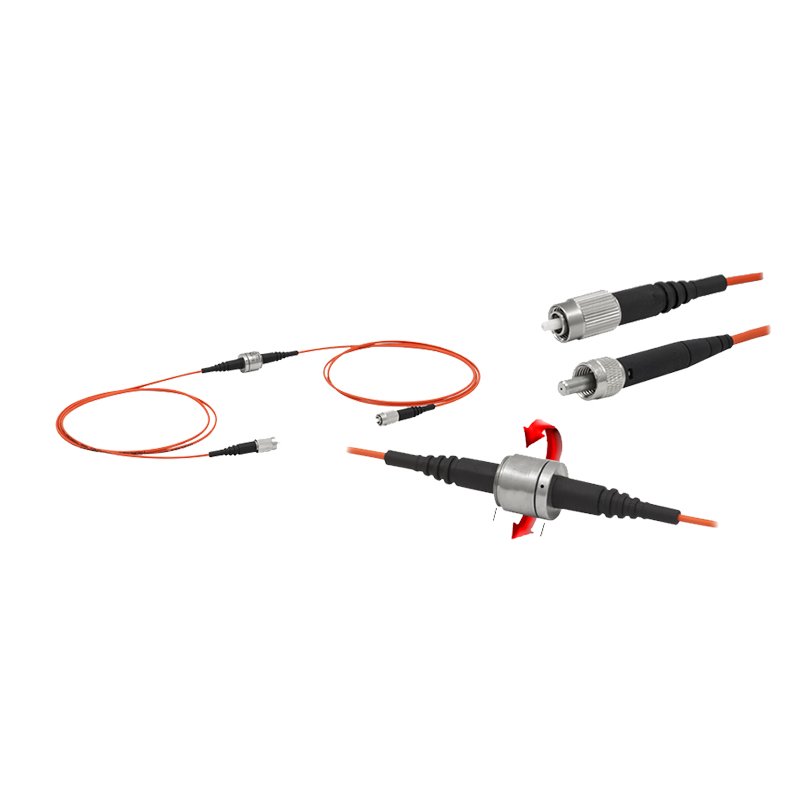

多模光纖旋轉接頭跳線
