光纖回射器
450～2400nm
產品描述：

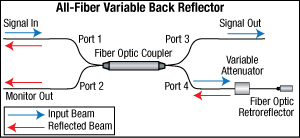

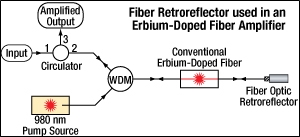

光纖鍍膜回射器設計用于將通過接頭輸入的光從光纖中向后反射。它們可以用于產生一個光纖干涉儀或用于構建一個低功率光纖激光器。這些回射器極其適合用于準確測量發射機、放大器和其它器件的后向反射規格。

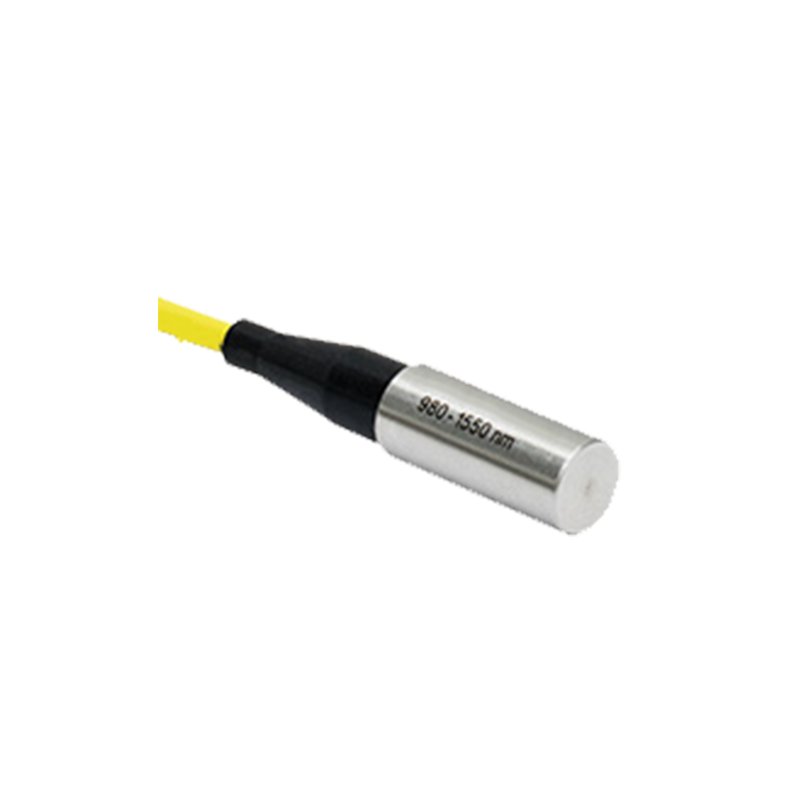

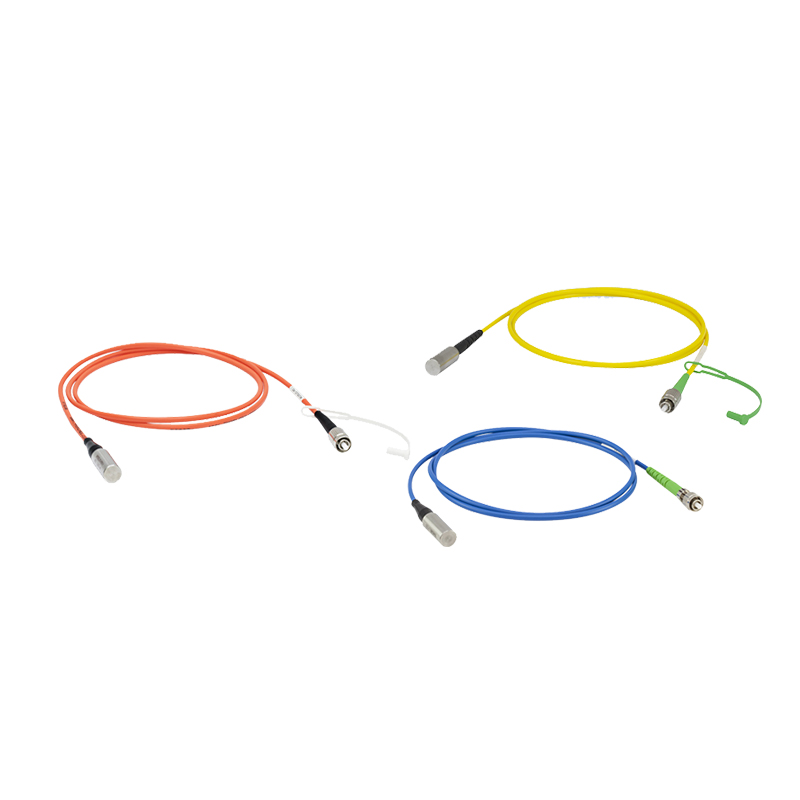

我們的光纖回射器具有單模(SM)、保偏(PM)或多模(MM)光纖這幾種版本。光纖插芯的一端有一層保護層的銀膜，可以為450 nm到光纖波長上限的范圍內提供≥97.5%的平均反射率。該末端封裝在φ9.8mm(0.39英寸)的不銹鋼外殼中，套管的另一端接有一個FC/PC(可以是SM、PM或MM光纖)或FC/APC(可以是SM或PM)的2.0 mm窄鍵接頭。對于PM光纖，窄鍵與其慢軸對準。每一根跳線都包含一個保護帽，防止灰塵或者其它污染物附著在插芯末端。
技術指標：
單模光纖
項目 | 指標 | |||
| 光纖型號 | SM600 | 780HP | SM980-5.8-125 | SMF-28 Ultra |
| 波長范圍 | 630～780 | 780～970 | 980～1550 | 1260～1625 |
| 模場直徑MFD(μm) | 3.6～5.3@633nm | 5.0±0.5@850nm | 5.3～6.4@980nm | 9.2±0.4@1310nm 10.4±0.5@1550nm |
| 插入損耗Typ.(dB) | 4 | 3 | 2 | 0.6 |
| 包層直徑(μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±0.7 |
| 涂覆直徑(μm) | 245±15 | 245±15 | 245±15 | 242±5 |
| 數值孔徑NA | 0.10～0.14 | 0.13 | 0.13～0.15 | 0.14 |
| 連接頭類型 | FC/PC或FC/APC | |||
| 承受光功率Max.(mW) | 300 | |||
| 尾纖長度 | 1 | |||
保偏光纖
項目 | 指標 | |||
| 光纖型號 | PM630-HP | PM780-HP | PM980-XP | PM1550-XP |
| 波長范圍 | 620～850 | 770～1100 | 970～1550 | 1440～1625 |
| 模場直徑MFD(μm) | 4.5±0.5@630nm | 5.3±1.0@850nm | 6.6±0.5@980nm | 10.1±0.4@1550nm |
| 插入損耗Typ.(dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| 消光比Min.(dB) | 18 | 18 | 22 | 22 |
| 包層直徑(μm) | 125±2 | 125±2 | 125±1 | 125±2 |
| 涂覆直徑(μm) | 245±15 | |||
| 數值孔徑NA | 0.12 | |||
| 連接頭類型 | FC/PC或FC/APC | |||
| 承受光功率Max.(mW) | 300 | |||
| 尾纖長度 | 1 | |||
多模光纖
項目 | 指標 |
| 光纖型號 | FG105LCA |
| 波長范圍 | 400～2400 |
| 纖芯直徑(μm) | 105+1/-3 |
| 包層直徑(μm) | 125+1/-2 |
| 涂覆直徑(μm) | 250±10 |
| 數值孔徑NA | 0.22±0.02 |
| 連接頭類型 | FC/PC |
| 承受光功率Max.(mW) | 300 |
| 尾纖長度 | 1 |

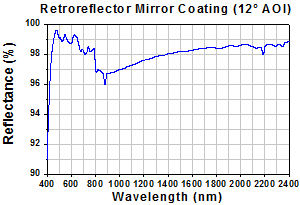

曲線
450～2400nm光纖回射器
我們的光纖回射器具有單模(SM)、保偏(PM)或多模(MM)光纖這幾種版本。光纖插芯的一端有一層保護層的銀膜，可以為450 nm到光纖波長上限的范圍內提供≥97.5%的平均反射率。該末端封裝在φ9.8mm(0.39英寸)的不銹鋼外殼中，套管的另一端接有一個FC/PC(可以是SM、PM或MM光纖)或FC/APC(可以是SM或PM)的2.0 mm窄鍵接頭。對于PM光纖，窄鍵與其慢軸對準。每一根跳線都包含一個保護帽，防止灰塵或者其它污染物附著在插芯末端。
在線客服客服一客服二(450～2400nm光纖回射器技術規格書-MY.pdf)
光纖回射器
450～2400nm
產品描述：
光纖鍍膜回射器設計用于將通過接頭輸入的光從光纖中向后反射。它們可以用于產生一個光纖干涉儀或用于構建一個低功率光纖激光器。這些回射器極其適合用于準確測量發射機、放大器和其它器件的后向反射規格。
我們的光纖回射器具有單模(SM)、保偏(PM)或多模(MM)光纖這幾種版本。光纖插芯的一端有一層保護層的銀膜，可以為450 nm到光纖波長上限的范圍內提供≥97.5%的平均反射率。該末端封裝在φ9.8mm(0.39英寸)的不銹鋼外殼中，套管的另一端接有一個FC/PC(可以是SM、PM或MM光纖)或FC/APC(可以是SM或PM)的2.0 mm窄鍵接頭。對于PM光纖，窄鍵與其慢軸對準。每一根跳線都包含一個保護帽，防止灰塵或者其它污染物附著在插芯末端。
技術指標：
單模光纖
項目 | 指標 | |||
| 光纖型號 | SM600 | 780HP | SM980-5.8-125 | SMF-28 Ultra |
| 波長范圍 | 630～780 | 780～970 | 980～1550 | 1260～1625 |
| 模場直徑MFD(μm) | 3.6～5.3@633nm | 5.0±0.5@850nm | 5.3～6.4@980nm | 9.2±0.4@1310nm 10.4±0.5@1550nm |
| 插入損耗Typ.(dB) | 4 | 3 | 2 | 0.6 |
| 包層直徑(μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±0.7 |
| 涂覆直徑(μm) | 245±15 | 245±15 | 245±15 | 242±5 |
| 數值孔徑NA | 0.10～0.14 | 0.13 | 0.13～0.15 | 0.14 |
| 連接頭類型 | FC/PC或FC/APC | |||
| 承受光功率Max.(mW) | 300 | |||
| 尾纖長度 | 1 | |||
保偏光纖
項目 | 指標 | |||
| 光纖型號 | PM630-HP | PM780-HP | PM980-XP | PM1550-XP |
| 波長范圍 | 620～850 | 770～1100 | 970～1550 | 1440～1625 |
| 模場直徑MFD(μm) | 4.5±0.5@630nm | 5.3±1.0@850nm | 6.6±0.5@980nm | 10.1±0.4@1550nm |
| 插入損耗Typ.(dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| 消光比Min.(dB) | 18 | 18 | 22 | 22 |
| 包層直徑(μm) | 125±2 | 125±2 | 125±1 | 125±2 |
| 涂覆直徑(μm) | 245±15 | |||
| 數值孔徑NA | 0.12 | |||
| 連接頭類型 | FC/PC或FC/APC | |||
| 承受光功率Max.(mW) | 300 | |||
| 尾纖長度 | 1 | |||
多模光纖
項目 | 指標 |
| 光纖型號 | FG105LCA |
| 波長范圍 | 400～2400 |
| 纖芯直徑(μm) | 105+1/-3 |
| 包層直徑(μm) | 125+1/-2 |
| 涂覆直徑(μm) | 250±10 |
| 數值孔徑NA | 0.22±0.02 |
| 連接頭類型 | FC/PC |
| 承受光功率Max.(mW) | 300 |
| 尾纖長度 | 1 |
曲線
