((2+1)×1泵浦&信號合束器技術規格書-MY.pdf)
泵浦&信號合束器
(2+1)×1
1μm、1.5μm & 2μm光纖激光器
產品描述：

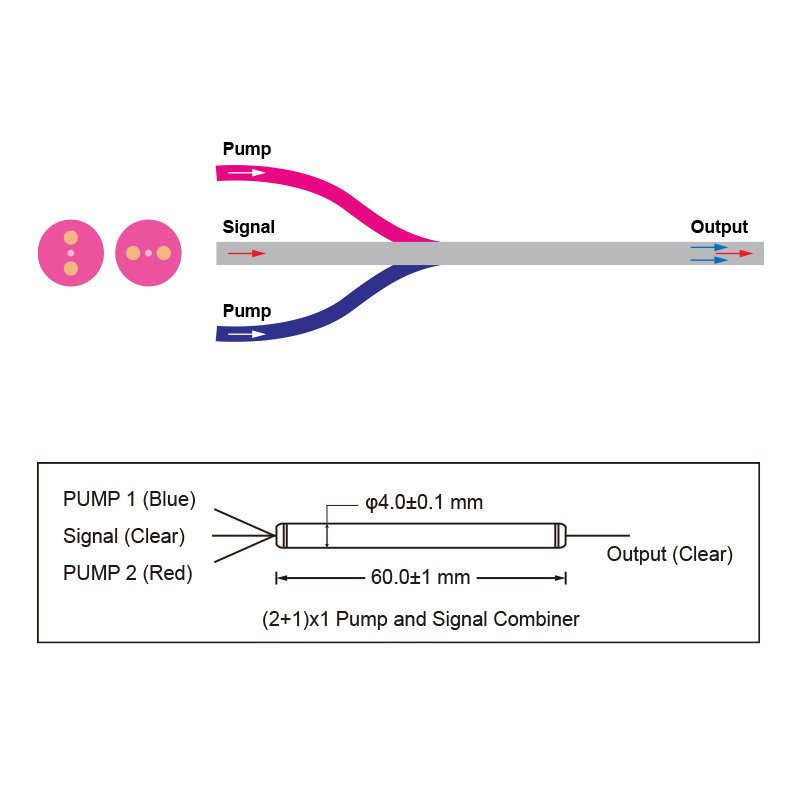

(2+1)×1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器,光纖放大器領域,將2路多模泵浦光和1路信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。
技術指標：
項目 | 指標 | ||
結構類型 | (2+1)×1 | ||
信號波長范圍 | 1020～1080 | 1530～1575 | 1950～2050 |
泵浦波長范圍 | 780～1000 | ||
泵浦光纖類型 | 105/125，NA 0.22 | ||
信號輸入光纖類型 | 10/125，NA 0.08/0.46 | 9/125，NA 0.12/0.46 | 10/130，NA 0.15/0.46 |
輸出光纖類型 | 10/125，NA 0.08/0.46 | 9/125，NA 0.12/0.46 | 10/130，NA 0.15/0.46 |
信號插入損耗(dB) | 0.5(最大值) | ||
泵浦效率(%) | 90(最小值) | ||
單臂輸入功率(W) | 50 | ||
M2 | ＜1.3 | ||
隔離度(dB) | 20 | ||
光纖長度 | 0.8或其它 | ||
封裝尺寸 | 65×12×7，80×12×8 | ||
工作溫度(℃) | 0～+75 | ||
儲存溫度(℃) | -40～+85 | ||
注：測試溫度為25℃;不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

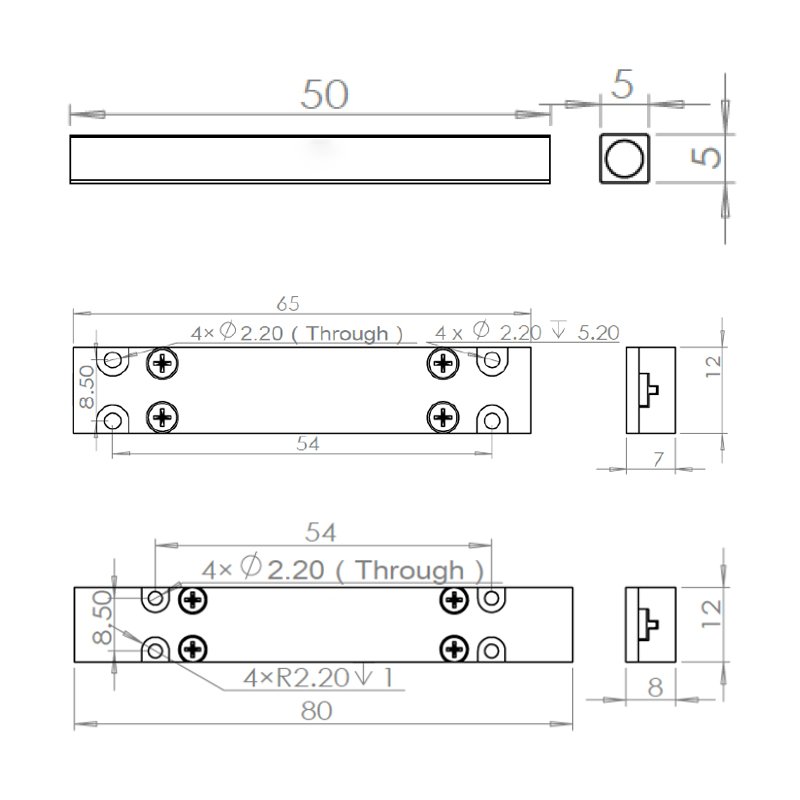

封裝信息：
訂貨信息：
1.結構：(2+1)×1
2.方向：正向；反向
3.泵浦波長/泵浦功率：915nm/25W；980nm/50W
4.泵浦光纖/信號輸入光纖：105/125，NA=0.22/Hi1060
5.信號波長/信號功率：1064nm/10W
6.輸出光纖類型：LMA-GDF-10/125-M
7.光纖長度：0.8m；1m或其它
8.封裝類型：65×12×7mm；80×12×8mm或其它

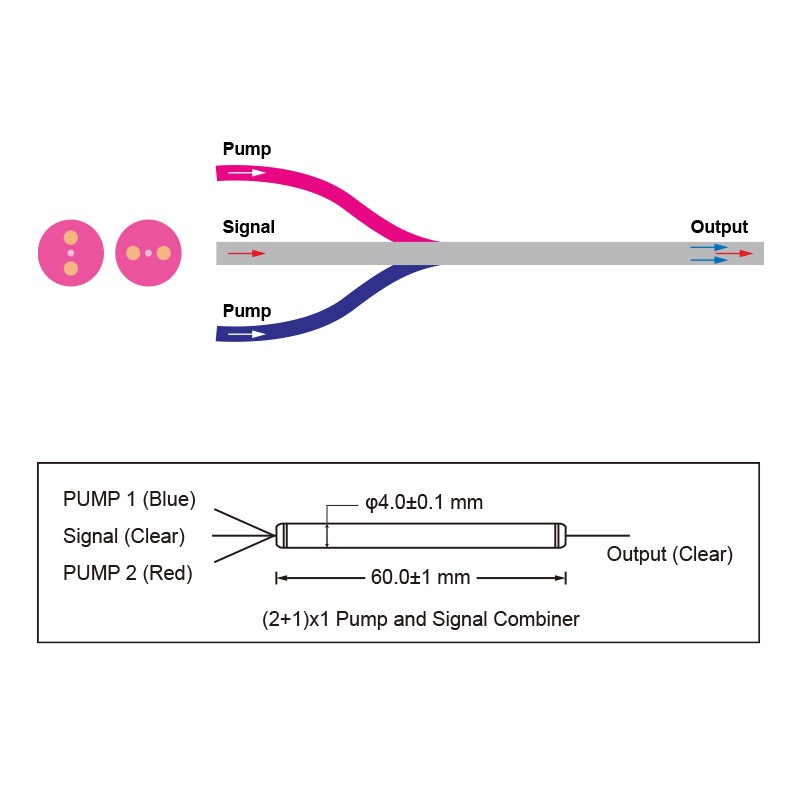

(2+1)×1泵浦&信號合束器
