(三合一光纖混合功能器件技術規格書-MY.pdf)
光纖混合功能器件
三合一混合器件
光纖波分復用器+分路器+隔離器集成器件
產品描述：

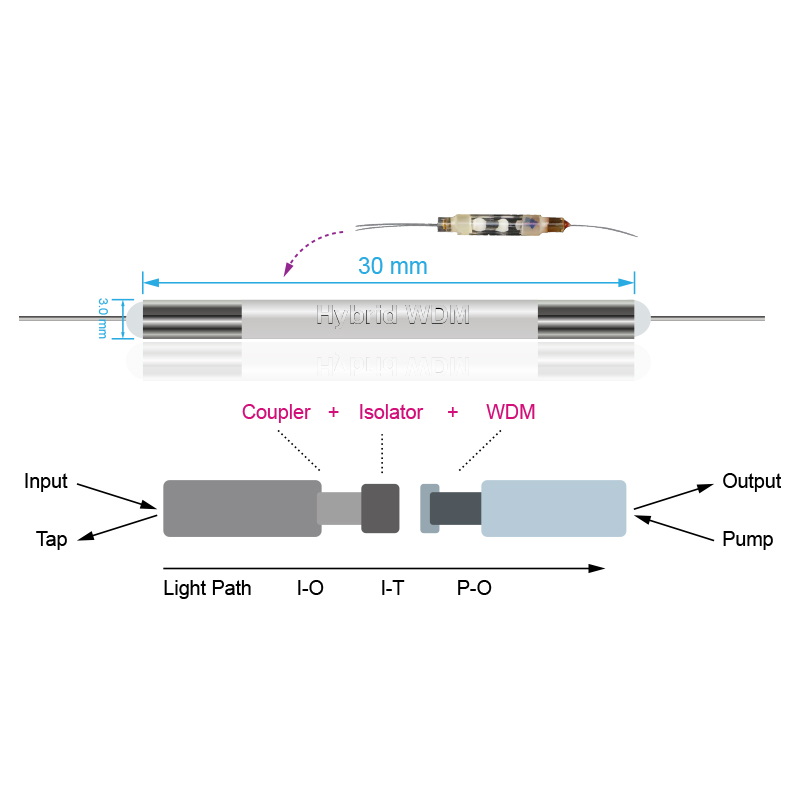

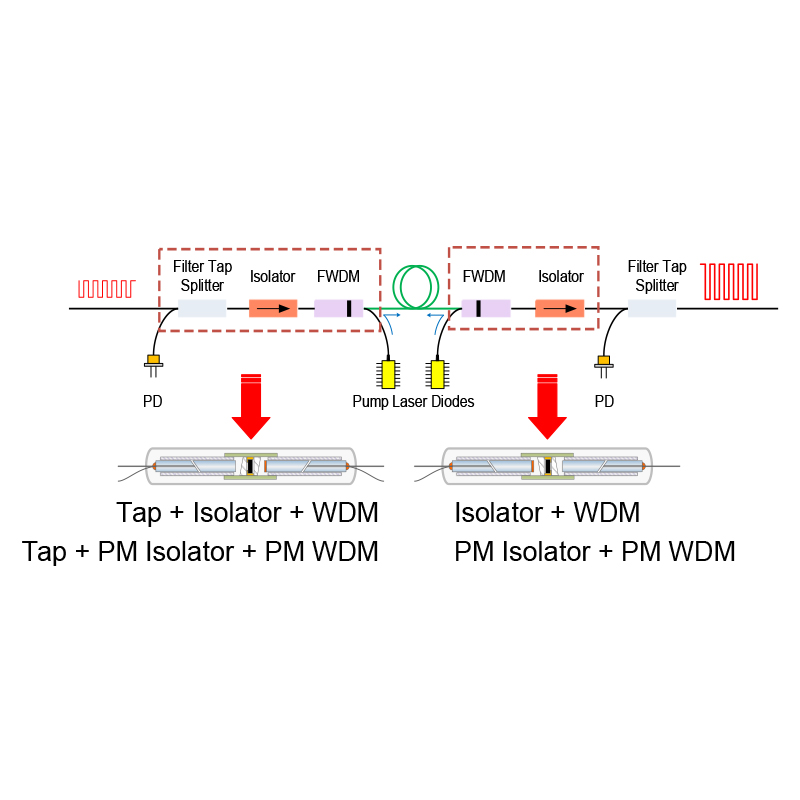

光纖波分復用器+分路器+隔離器集成器件(三合一混合器件)是集成波分復用解復用、隔離器芯和分路器三者功能的器件，提供輸入信號功率監測、泵浦+信號復用和隔離功能同時進行，結構緊湊，節約成本，節省空間的優點。應用于納秒光纖激光器，皮秒光纖激光器種子源，飛秒光纖激光器種子源，光纖傳感等領域。
技術指標：
項目 | 單位 | 指標 | ||||||
單級 | 單級 | 單級 | 雙級 | 單級 | 雙級 | |||
信號波長范圍 | nm | 1030±5 | 1064±5 | 1550±20 | 1950/2000/2050±20 | |||
泵浦波長范圍 | nm | 960～990 | 960～990 | 1530～1590 | ||||
信號隔離度 | dB | 30 | 32 | 31 | 45 | 16 | 35 | |
信號端插損 | dB | 3.8 | 2.5 | 1.3 | 1.6 | 1.8 | 2.1 | |
WDM隔離 度 | Signal channel | dB | 25 | 25 | 30 | 30 | 25 | 25 |
Pump channel | dB | 12 | 12 | 12 | 12 | 12 | 12 | |
插入損耗(Pump to Common) | dB | ≤0.7 | ≤0.6 | ≤1.0 | ||||
Tap端分光比 | % | 1～50可選 | ||||||
偏振相關損耗(SM Fiber only) | dB | 0.1 | ||||||
消光比(PM fiber only） | dB | ≥20 | ≥20 | |||||
回波損耗 | dB | 55 | ||||||
光纖類型 | SM Fiber or PM Fiber | |||||||
工作軸(PM fiber only) | 單軸工作 or 雙軸工作 | |||||||
最大承受功率CW | mW | 50 | 300 | 300mW～20W可選 | ||||
峰值功率 | KW | ≤1@ns | ≤10@ns | |||||

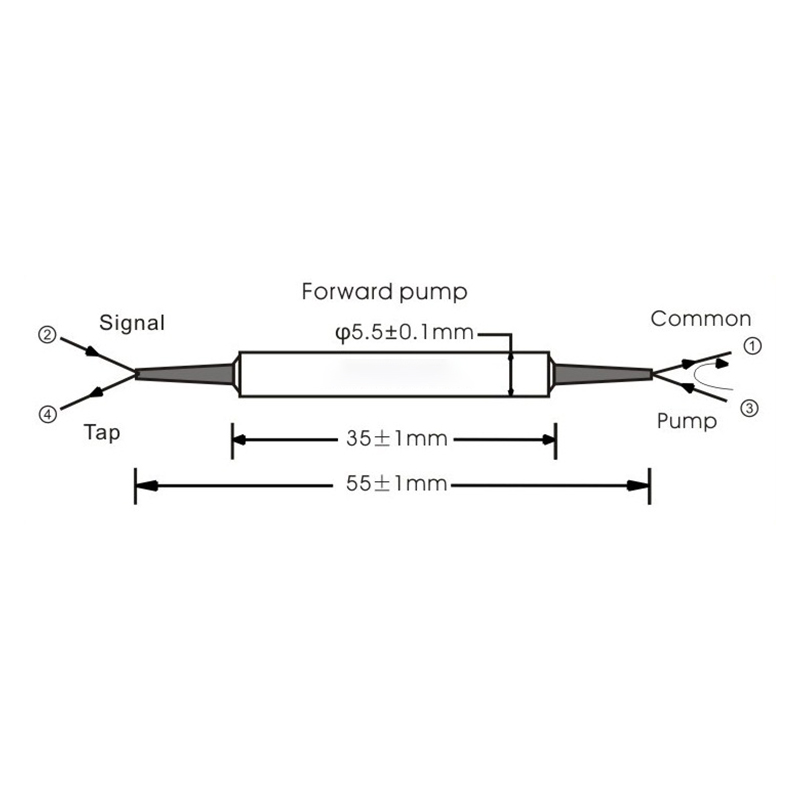

封裝尺寸 | mm | Φ5.5×35 | Φ5.5×35(＜5W)或 60×12×8(＞5W) | |||||
拉力 | N | 5 | ||||||
工作溫度 | ℃ | -5～+70 | ||||||
儲存溫度 | ℃ | -40～+85 | ||||||
注：測溫環境在25℃;以上數據不含頭;保偏集成器件泵浦端只能雙軸工作;單模光纖器件只能選擇前向泵浦的工作方式。
