(45°全反射型光纖陣列FA技術規格書-MY.pdf)
光纖陣列FA
45°全反射型-高速光模塊內連接
1CH、2CH、4CH、8CH、16CH & 24CH
產品描述：

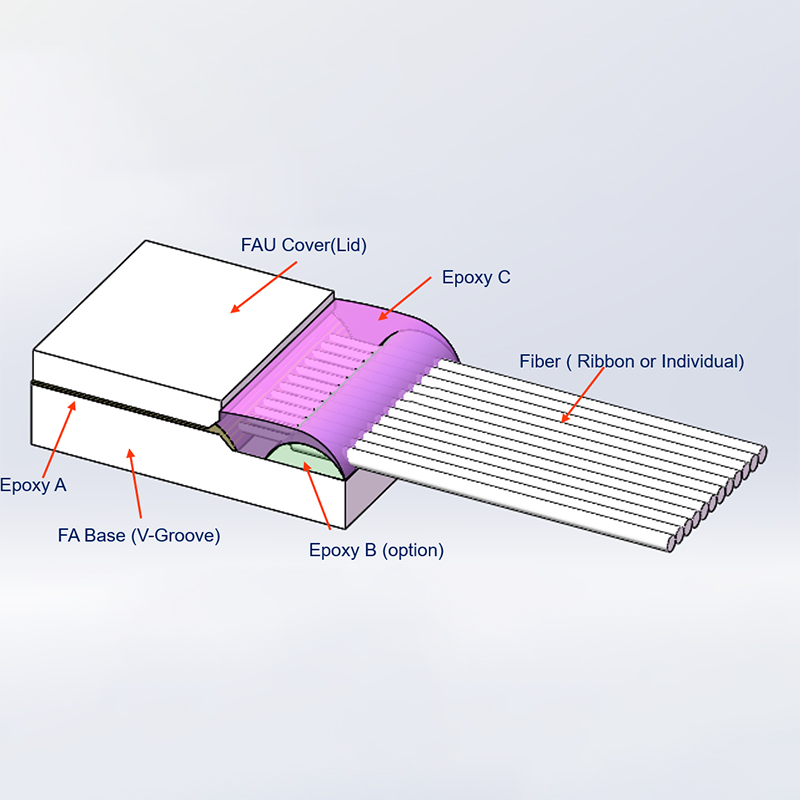

光纖陣列(Fiber Array，簡稱FA)產品，采用高精度的 V型槽(V-Groove)基片、特制的膠水以及特殊的切割和組裝技術，利用蓋板把去除涂層的裸露光纖精密定位在 V 型槽中，保證光纖間距，然后進行研磨，保證研磨角度精細和研磨端面平滑，形成光纖陣列。
光纖陣列系列目前大量應用于平面光波導(PLC)、陣列波導光柵(AWG)、有源/無源陣列光纖器件、微機電系統(WSS)、多通道光學模塊、以及高速光模塊內連接，能以45°FA全反射FA作為RX接收端與PD Array直接耦合，完成光路的光電轉換；
隨著5G網絡的發展，5G基站的增加使光模塊成為較早受益者，預計有數千萬量級25/50/100Gbps高速光模塊用量，我國數據中心(Data Center)的巨大發展空間使得光模塊的發展空間更加可觀；其次，5G的巨大容量和新架構使得WDM/WSS成為受益者，大量引入無源WDM、有源WDM OTN/M-OTN、WDM PON和ROADM/OXC等，對WDM和WSS需求較大。
45°全反射型FA大量應用于100G高速光模塊內連接，F(xiàn)A作為RX接收端與PD Array直接耦合，完成光路的光電轉換。
高密度高性能(24通道以上，core pitch error＜1μm)的FA大量應用于WSS 模塊，我們可以檢測core pitch error精確到0.1μm，保證產品品質。
高精度纖芯陣列典型芯距誤差＜0.5μm。結合治具及工藝技術，間距從85μm～3000μm；通道數從1CH～256CH等，幾乎任何類型的光纖陣列都可以定制化加工制作。
技術指標：
項目 | 指標 | |||||
通道 | 1CH | 2CH | 4CH | 8CH | 16CH | 24CH |
基體材料 | 石英玻璃(Quartz)，耐熱玻璃(Pyrex)或者硅基系列(Silicon) | |||||
工作波長 | 850～1620 或其它 | |||||
光纖類型 | Corning/YOFC，G.657A1/G.657A2/G.657B3/0M3/0M4 | |||||
插入損耗(dB) | ≤0.1 | |||||
回波損耗(dB) | ≥50 | |||||
工作溫度(℃) | -5～+70 | |||||
儲存溫度(℃) | -40～+85 | |||||
拋光角度 | 8°、0°、12°、41°、45°或其它 | |||||
FA端面突出長度 | 可定制 | |||||
芯間距(μm) | 81、127、250、254、500、1000、2D或其它 | |||||
芯距誤差(μm) | N/A | 0.3 | 0.5 | 0.5 | 0.8 | 1 |
尺寸L×W×H(mm) | 2×0.8×0.8 | 3×1.5×1 | 4×2×1 | 5×3×1 | 6×5×1 | 8×7×1.5 |
訂貨信息：
1.通道：1CH～256CH
2.芯間距：127μm；250μm或其它
3.光纖著色：標準；透明或其它
4.光纖類型：單模；多模；保偏
5.研磨拋光角度：8°；45°或其它
6.封裝尺寸：多種可選
7.尾纖長度：0.8m；1m；1.5m
8.尾纖類型：0.25mm；0.9mm；帶狀光纖
9.連接頭類型：FC/APC或其它
備注：光纖著色
常規4芯帶纖：藍橙綠棕；
常規8芯帶纖：藍橙綠棕灰白紅黑
常規12芯帶纖：藍橙綠棕灰白紅黑黃紫粉青
45°全反射型光纖陣列FA
光纖陣列系列目前大量應用于平面光波導（PLC）、陣列波導光柵（AWG）、有源/無源陣列光纖器件、微機電系統（WSS）、多通道光學模塊、以及高速光模塊內連接，能以45°FA全反射FA作為RX接收端與PD Array直接耦合，完成光路的光電轉換；
隨著5G網絡的發展，5G基站的增加使光模塊成為較早受益者，預計有數千萬量級25/50/100Gbps高速光模塊用量，我國數據中心（Data Center）的巨大發展空間使得光模塊的發展空間更加可觀；其次，5G的巨大容量和新架構使得WDM/WSS成為受益者，大量引入無源WDM、有源WDM OTN/M-OTN、WDM PON和ROADM/OXC等，對WDM和WSS需求較大。
45°全反射型FA大量應用于100G高速光模塊內連接，F(xiàn)A作為RX接收端與PD Array直接耦合，完成光路的光電轉換。
高密度高性能（24通道以上，core pitch error＜1μm）的FA大量應用于WSS 模塊，我們可以檢測core pitch error精確到0.1μm，保證產品品質。
高精度纖芯陣列典型芯距誤差＜0.5μm。結合治具及工藝技術，間距從85μm～3000μm；通道數從1CH～256CH等，幾乎任何類型的光纖陣列都可以定制化加工制作。
在線客服客服一客服二(45°全反射型光纖陣列FA技術規格書-MY.pdf)
光纖陣列FA
45°全反射型-高速光模塊內連接
1CH、2CH、4CH、8CH、16CH & 24CH
產品描述：
光纖陣列(Fiber Array，簡稱FA)產品，采用高精度的 V型槽(V-Groove)基片、特制的膠水以及特殊的切割和組裝技術，利用蓋板把去除涂層的裸露光纖精密定位在 V 型槽中，保證光纖間距，然后進行研磨，保證研磨角度精細和研磨端面平滑，形成光纖陣列。
光纖陣列系列目前大量應用于平面光波導(PLC)、陣列波導光柵(AWG)、有源/無源陣列光纖器件、微機電系統(WSS)、多通道光學模塊、以及高速光模塊內連接，能以45°FA全反射FA作為RX接收端與PD Array直接耦合，完成光路的光電轉換；
隨著5G網絡的發展，5G基站的增加使光模塊成為較早受益者，預計有數千萬量級25/50/100Gbps高速光模塊用量，我國數據中心(Data Center)的巨大發展空間使得光模塊的發展空間更加可觀；其次，5G的巨大容量和新架構使得WDM/WSS成為受益者，大量引入無源WDM、有源WDM OTN/M-OTN、WDM PON和ROADM/OXC等，對WDM和WSS需求較大。
45°全反射型FA大量應用于100G高速光模塊內連接，F(xiàn)A作為RX接收端與PD Array直接耦合，完成光路的光電轉換。
高密度高性能(24通道以上，core pitch error＜1μm)的FA大量應用于WSS 模塊，我們可以檢測core pitch error精確到0.1μm，保證產品品質。
高精度纖芯陣列典型芯距誤差＜0.5μm。結合治具及工藝技術，間距從85μm～3000μm；通道數從1CH～256CH等，幾乎任何類型的光纖陣列都可以定制化加工制作。
技術指標：
項目 | 指標 | |||||
通道 | 1CH | 2CH | 4CH | 8CH | 16CH | 24CH |
基體材料 | 石英玻璃(Quartz)，耐熱玻璃(Pyrex)或者硅基系列(Silicon) | |||||
工作波長 | 850～1620 或其它 | |||||
光纖類型 | Corning/YOFC，G.657A1/G.657A2/G.657B3/0M3/0M4 | |||||
插入損耗(dB) | ≤0.1 | |||||
回波損耗(dB) | ≥50 | |||||
工作溫度(℃) | -5～+70 | |||||
儲存溫度(℃) | -40～+85 | |||||
拋光角度 | 8°、0°、12°、41°、45°或其它 | |||||
FA端面突出長度 | 可定制 | |||||
芯間距(μm) | 81、127、250、254、500、1000、2D或其它 | |||||
芯距誤差(μm) | N/A | 0.3 | 0.5 | 0.5 | 0.8 | 1 |
尺寸L×W×H(mm) | 2×0.8×0.8 | 3×1.5×1 | 4×2×1 | 5×3×1 | 6×5×1 | 8×7×1.5 |
訂貨信息：
1.通道：1CH～256CH
2.芯間距：127μm；250μm或其它
3.光纖著色：標準；透明或其它
4.光纖類型：單模；多模；保偏
5.研磨拋光角度：8°；45°或其它
6.封裝尺寸：多種可選
7.尾纖長度：0.8m；1m；1.5m
8.尾纖類型：0.25mm；0.9mm；帶狀光纖
9.連接頭類型：FC/APC或其它
備注：光纖著色
常規4芯帶纖：藍橙綠棕；
常規8芯帶纖：藍橙綠棕灰白紅黑
常規12芯帶纖：藍橙綠棕灰白紅黑黃紫粉青
