瀏覽器自帶分享功能也很好用哦~保偏光纖陣列（PM-FA）多應用于相干光通信，保偏光纖能夠使光波在傳輸過程中保持光波的偏振態不變，可以充分發揮相干接收的優越性。保偏光纖陣列是利用V型槽（即V槽，V-Groove）把一條保偏光纖帶安裝在陣列基片上，在保證光波偏振穩定措施下能夠?qū)崿F(xiàn)高度密集并行傳輸
在線客服
客服一
客服二
(保偏型光纖陣列PM-FA技術規格書-MY.pdf)

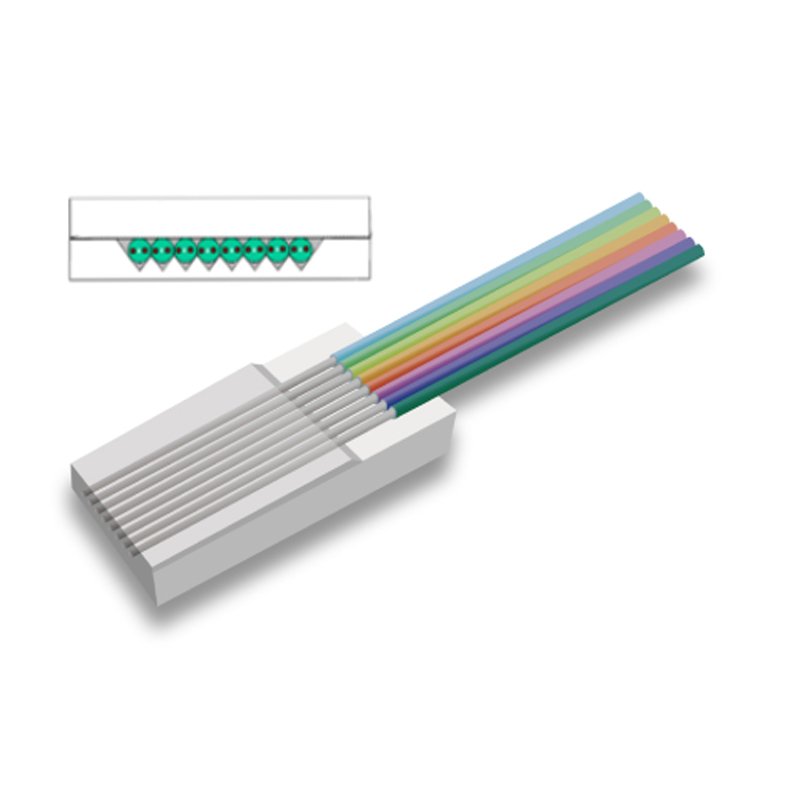

保偏光纖陣列PM-FA
1CH、2CH、4CH、8CH、16CH & 32CH
產品描述：

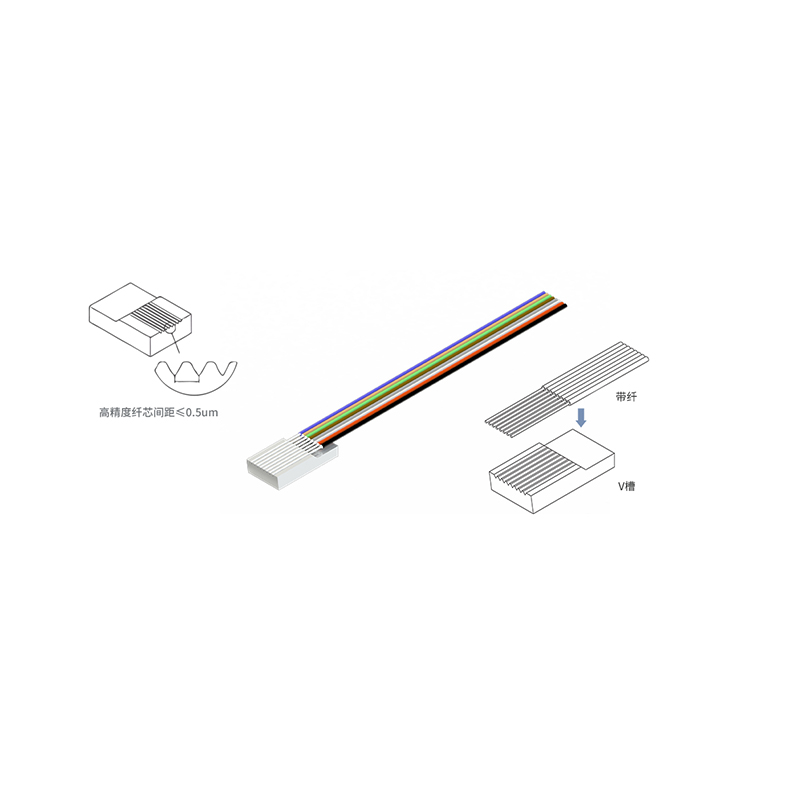

光纖陣列(Fiber Array，簡稱FA)產品，采用高精度的 V型槽(V-Groove)基片、特制的膠水以及特殊的切割和組裝技術，利用蓋板把去除涂層的裸露光纖精密定位在 V 型槽中，保證光纖間距，然后進行研磨，保證研磨角度精細和研磨端面平滑，形成光纖陣列。
保偏光纖陣列(PM-FA)多應用于相干光通信，保偏光纖能夠使光波在傳輸過程中保持光波的偏振態不變，可以充分發揮相干接收的優越性。保偏光纖陣列是利用V型槽(即V槽，V-Groove)把一條保偏光纖帶安裝在陣列基片上，在保證光波偏振穩定措施下能夠?qū)崿F(xiàn)高度密集并行傳輸
技術指標：
項目 | 指標 | |||||
通道 | 1CH | 2CH | 4CH | 8CH | 16CH | 32CH |
基體材料 | 石英/高硼硅(TEMPAX) | |||||
工作波長 | 850～1620 或其它 | |||||
光纖類型 | 250μm，PM Panda或指定 | |||||
插入損耗(dB) | ≤0.1 | |||||
回波損耗(dB) | ≥50 | |||||
工作溫度(℃) | -5～+70 | |||||
儲存溫度(℃) | -40～+85 | |||||

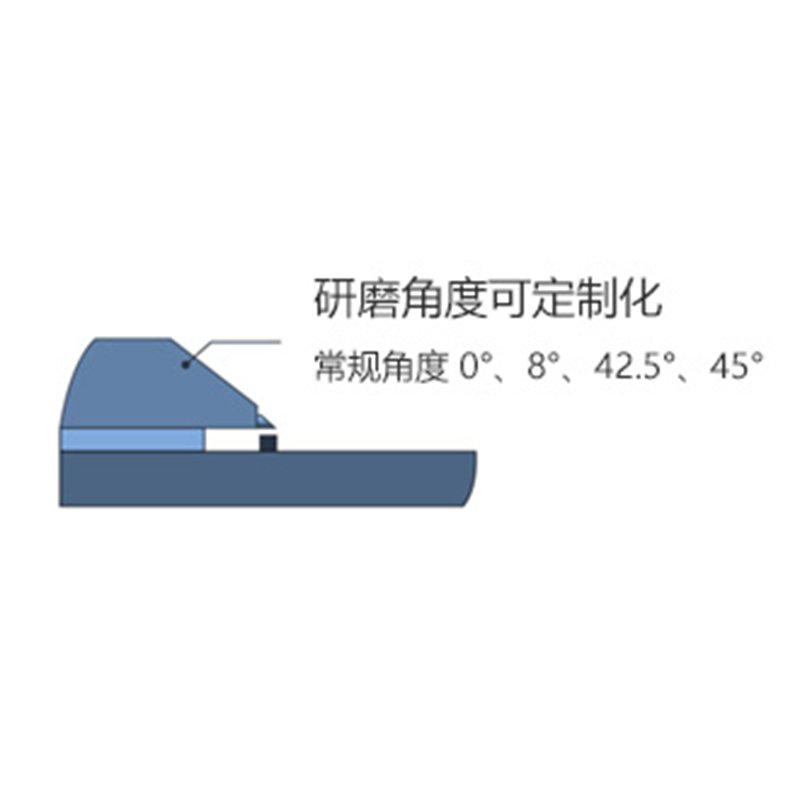

拋光角度 | 8°、0°、12°、41°、45°或其它 | |||||
V槽纖芯間距(μm) | 127/250(±0.5) | |||||

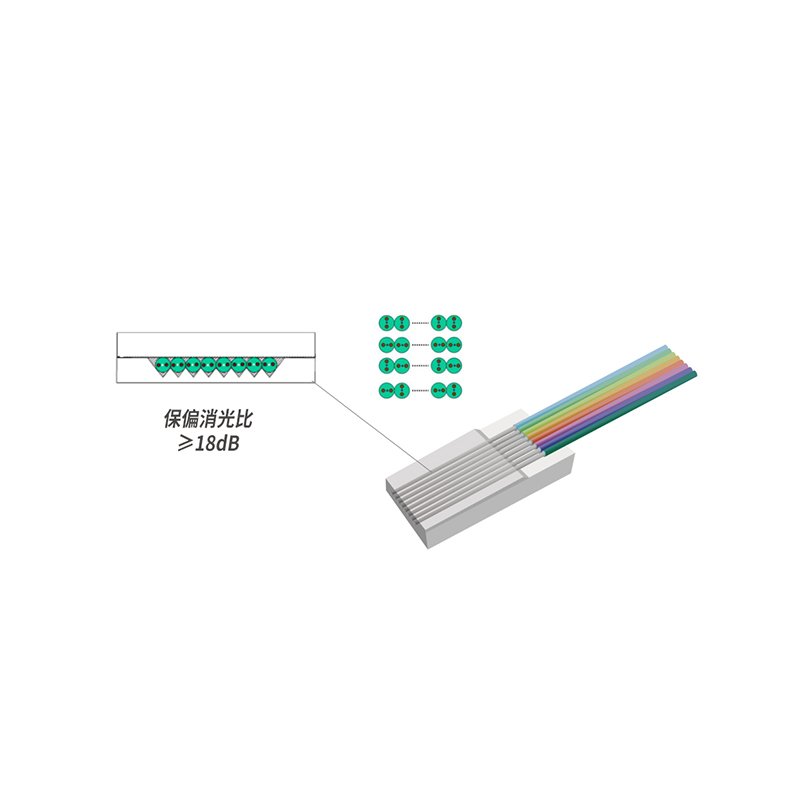

消光比(dB) | ≥25 | ≥22 | ≥22 | ≥20 | ≥19 | ≥18 |
通道間距 | N/A | 250 | 127/250 | 127/250 | 127 | 127/250 |
尺寸(L×W×H：mm) | 9.5×2.5×2.5 | 9.5×3.0×2.5(127μm) 9.5×3.2×2.5(250μm) | 9.5×3.5×2.5(127μm) 9.5×5×2.5(250μm) | 11.5×5.7×2.5(127μm) 11.5×9×2.5(250μm) | ||
訂貨信息：
1.通道：1CH～256CH
2.芯間距：250μm；127μm或其他
3.光纖著色：標準；透明或其它
4.光纖類型：單模；多模；保偏
5.研磨拋光角度：8°；45°或其它
6.封裝尺寸：多種可選
7.尾纖長度：0.8m；1m；1.5m
8.尾纖類型：0.25mm；0.9mm；帶狀光纖
9.連接頭類型：FC/APC或其它
保偏型光纖陣列PM-FA
保偏光纖陣列（PM-FA）多應用于相干光通信，保偏光纖能夠使光波在傳輸過程中保持光波的偏振態不變，可以充分發揮相干接收的優越性。保偏光纖陣列是利用V型槽（即V槽，V-Groove）把一條保偏光纖帶安裝在陣列基片上，在保證光波偏振穩定措施下能夠?qū)崿F(xiàn)高度密集并行傳輸
在線客服客服一客服二(保偏型光纖陣列PM-FA技術規格書-MY.pdf)
保偏光纖陣列PM-FA
1CH、2CH、4CH、8CH、16CH & 32CH
產品描述：
光纖陣列(Fiber Array，簡稱FA)產品，采用高精度的 V型槽(V-Groove)基片、特制的膠水以及特殊的切割和組裝技術，利用蓋板把去除涂層的裸露光纖精密定位在 V 型槽中，保證光纖間距，然后進行研磨，保證研磨角度精細和研磨端面平滑，形成光纖陣列。
保偏光纖陣列(PM-FA)多應用于相干光通信，保偏光纖能夠使光波在傳輸過程中保持光波的偏振態不變，可以充分發揮相干接收的優越性。保偏光纖陣列是利用V型槽(即V槽，V-Groove)把一條保偏光纖帶安裝在陣列基片上，在保證光波偏振穩定措施下能夠?qū)崿F(xiàn)高度密集并行傳輸
技術指標：
項目 | 指標 | |||||
通道 | 1CH | 2CH | 4CH | 8CH | 16CH | 32CH |
基體材料 | 石英/高硼硅(TEMPAX) | |||||
工作波長 | 850～1620 或其它 | |||||
光纖類型 | 250μm，PM Panda或指定 | |||||
插入損耗(dB) | ≤0.1 | |||||
回波損耗(dB) | ≥50 | |||||
工作溫度(℃) | -5～+70 | |||||
儲存溫度(℃) | -40～+85 | |||||
拋光角度 | 8°、0°、12°、41°、45°或其它 | |||||
V槽纖芯間距(μm) | 127/250(±0.5) | |||||
消光比(dB) | ≥25 | ≥22 | ≥22 | ≥20 | ≥19 | ≥18 |
通道間距 | N/A | 250 | 127/250 | 127/250 | 127 | 127/250 |
尺寸(L×W×H：mm) | 9.5×2.5×2.5 | 9.5×3.0×2.5(127μm) 9.5×3.2×2.5(250μm) | 9.5×3.5×2.5(127μm) 9.5×5×2.5(250μm) | 11.5×5.7×2.5(127μm) 11.5×9×2.5(250μm) | ||
訂貨信息：
1.通道：1CH～256CH
2.芯間距：250μm；127μm或其他
3.光纖著色：標準；透明或其它
4.光纖類型：單模；多模；保偏
5.研磨拋光角度：8°；45°或其它
6.封裝尺寸：多種可選
7.尾纖長度：0.8m；1m；1.5m
8.尾纖類型：0.25mm；0.9mm；帶狀光纖
9.連接頭類型：FC/APC或其它
