(色散補償光纖技術規格書-MY.pdf)

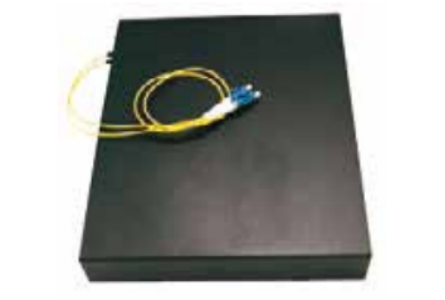

色散補償光纖
1525~1565nm
產品描述：

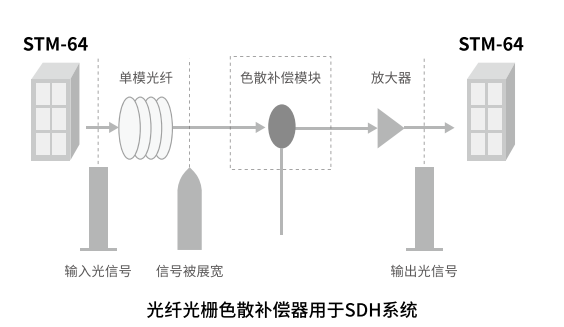

色散補償光纖(DCF)由等離子體化學氣相沉積(PCVD)工藝制造而成。得益于PCVD工藝對預制棒剖面精確控制的特點，復雜折射率剖面形狀的光纖能夠被精確制造出來。色散補償光纖通過引入與傳輸光纖相反的色散特性(通常為負色散)，抵消常規單模光纖的正色散，從而降低脈沖展寬，提升信號傳輸質量。適用于高速和長距離光通信系統。
技術指標：
項目 | 指標 | |||
| 型號 | NDCF-G.652C/250 | SNDCF-G.652C/170 | DCF-G.655C/250 | SDCF-G.652C/170LD |
工作波長 | 1525~1565 | |||
模場直徑(μm) | 5.0±1 | 5.0±1 | 4.5±1 | 5.0±1 |
衰減(dB/km) | ≤0.55 | ≤0.55 | ≤1.4 | -440 |
色散系數(ps/nm·km) | -170～-100 | -170～-100 | -360～-160 | ≤-160 |
相對色散斜率(nm-1) | 0.00288～0.00432 | 0.00288～0.00432 | 0.0176～0.0264 | 0.00288～0.0044 |
包層直徑(μm) | 120±10 | 120±10 | 110±10 | 120±10 |
| 涂覆層直徑(μm) | 245±10 | 175±15 | 245±10 | 175±15 |
| 包層不圓度(%) | ≤1 | |||
芯/包同心度誤差(%) | ≤1 | |||
涂覆層結構 | 雙層紫外固化丙烯酸樹脂 | |||

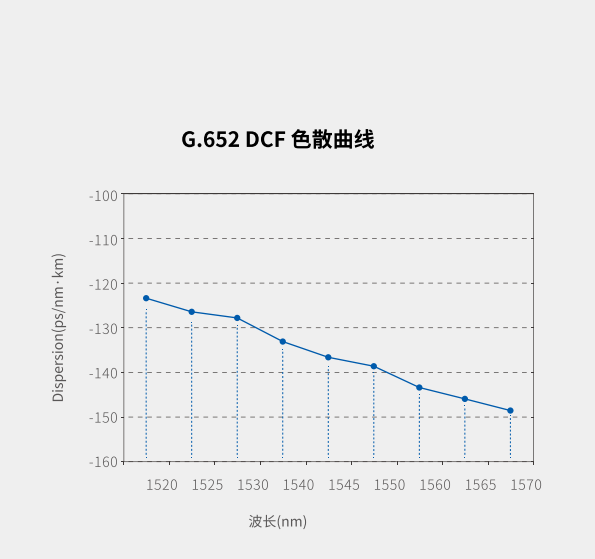

色散曲線：
色散補償光纖
在線客服客服一客服二(色散補償光纖技術規格書-MY.pdf)
色散補償光纖
1525~1565nm
產品描述：
色散補償光纖(DCF)由等離子體化學氣相沉積(PCVD)工藝制造而成。得益于PCVD工藝對預制棒剖面精確控制的特點，復雜折射率剖面形狀的光纖能夠被精確制造出來。色散補償光纖通過引入與傳輸光纖相反的色散特性(通常為負色散)，抵消常規單模光纖的正色散，從而降低脈沖展寬，提升信號傳輸質量。適用于高速和長距離光通信系統。
技術指標：
項目 | 指標 | |||
| 型號 | NDCF-G.652C/250 | SNDCF-G.652C/170 | DCF-G.655C/250 | SDCF-G.652C/170LD |
工作波長 | 1525~1565 | |||
模場直徑(μm) | 5.0±1 | 5.0±1 | 4.5±1 | 5.0±1 |
衰減(dB/km) | ≤0.55 | ≤0.55 | ≤1.4 | -440 |
色散系數(ps/nm·km) | -170～-100 | -170～-100 | -360～-160 | ≤-160 |
相對色散斜率(nm-1) | 0.00288～0.00432 | 0.00288～0.00432 | 0.0176～0.0264 | 0.00288～0.0044 |
包層直徑(μm) | 120±10 | 120±10 | 110±10 | 120±10 |
| 涂覆層直徑(μm) | 245±10 | 175±15 | 245±10 | 175±15 |
| 包層不圓度(%) | ≤1 | |||
芯/包同心度誤差(%) | ≤1 | |||
涂覆層結構 | 雙層紫外固化丙烯酸樹脂 | |||
色散曲線：
